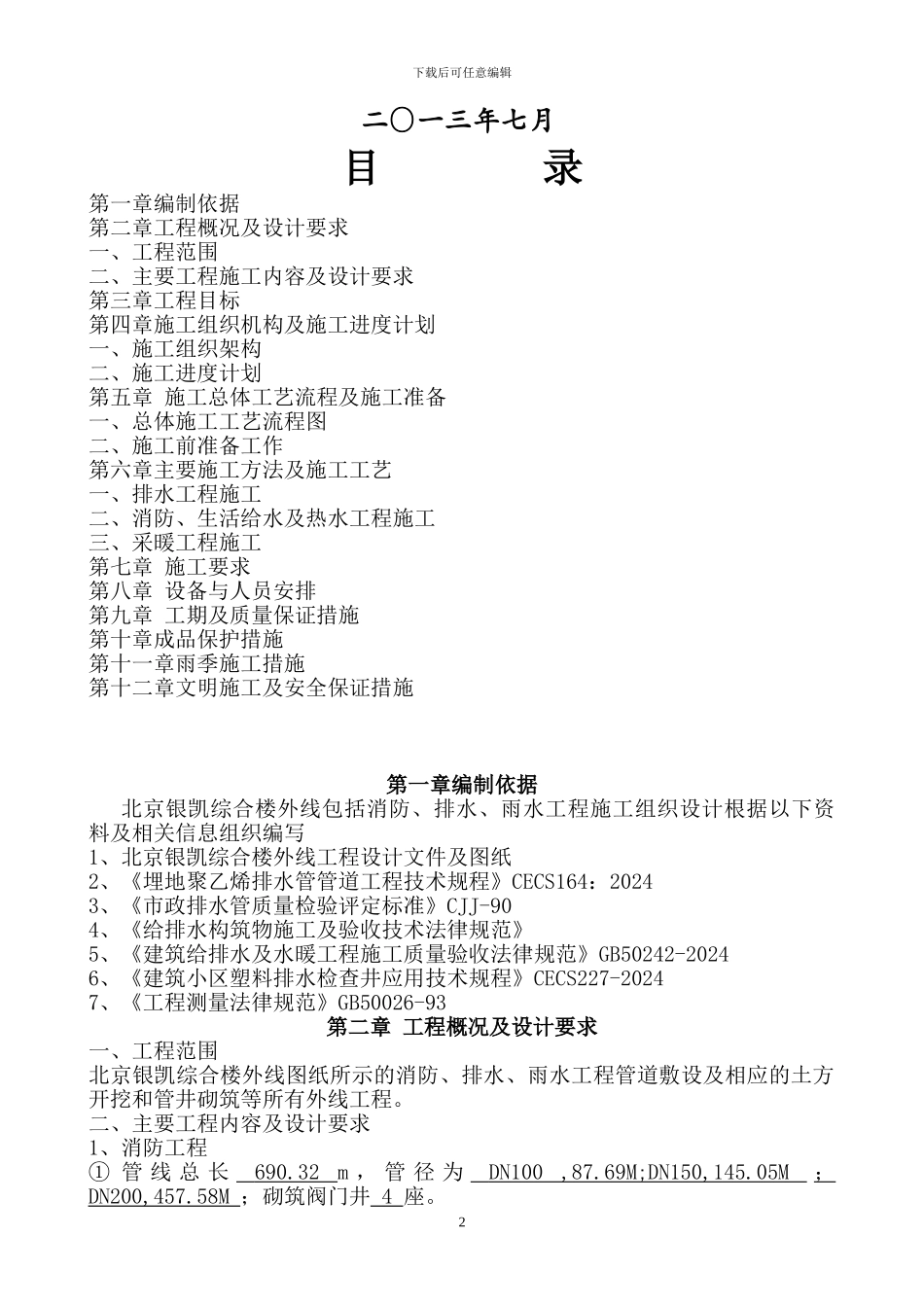

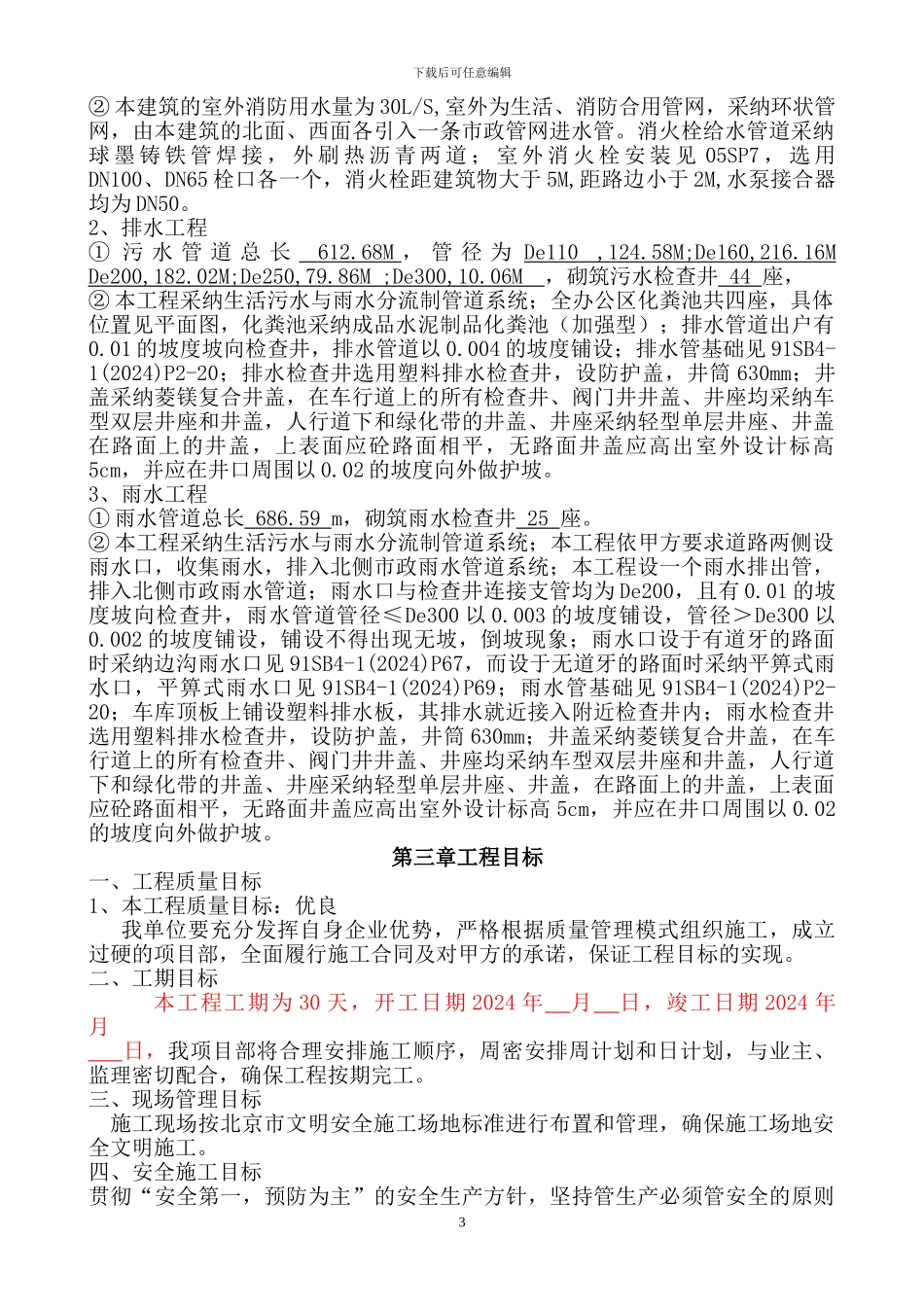

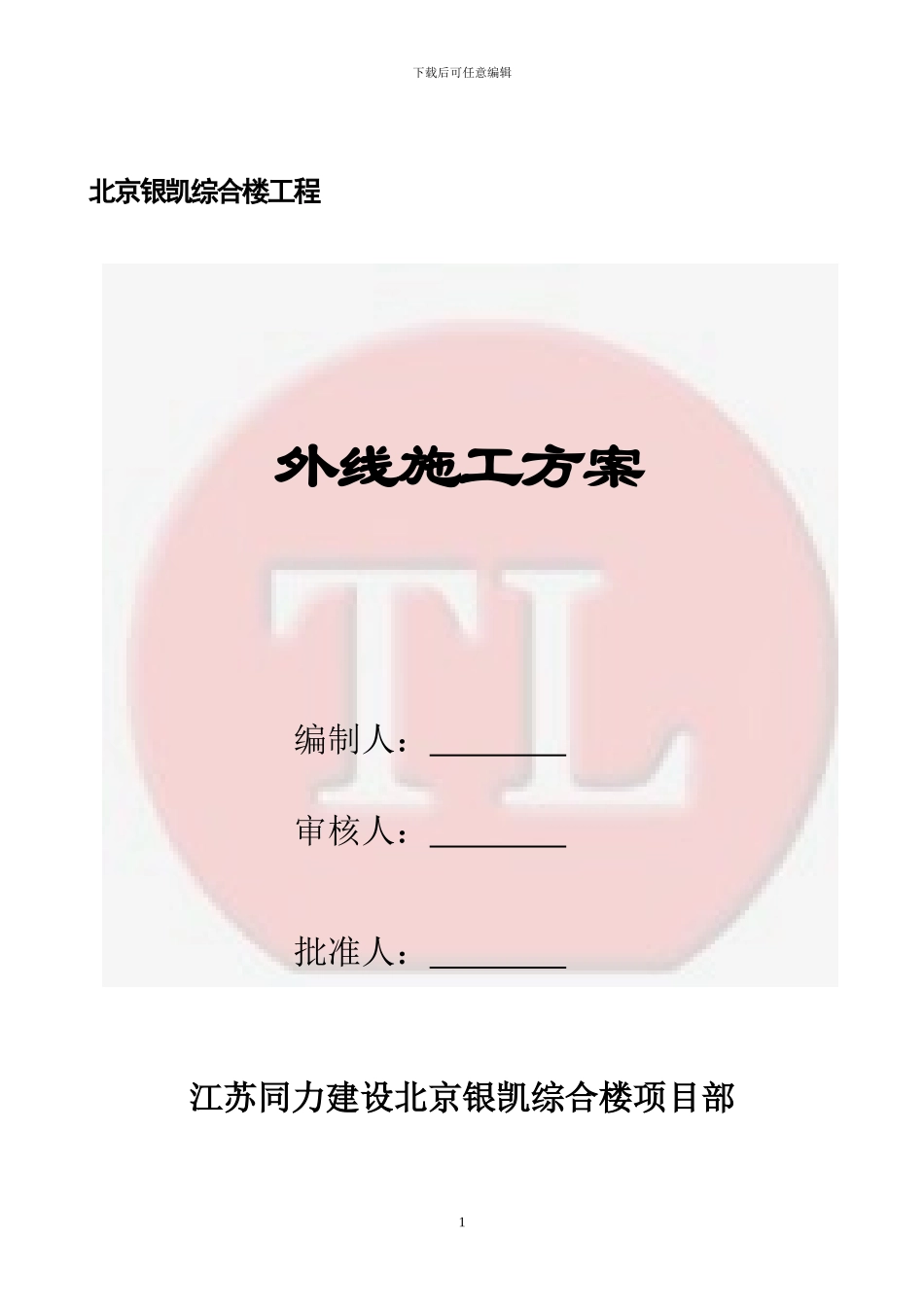

下载后可任意编辑北京银凯综合楼工程外线施工方案编制人： 审核人： 批准人： 江苏同力建设北京银凯综合楼项目部1下载后可任意编辑二〇一三年七月目 录第一章编制依据第二章工程概况及设计要求一、工程范围二、主要工程施工内容及设计要求第三章工程目标第四章施工组织机构及施工进度计划一、施工组织架构二、施工进度计划第五章 施工总体工艺流程及施工准备一、总体施工工艺流程图二、施工前准备工作第六章主要施工方法及施工工艺一、排水工程施工二、消防、生活给水及热水工程施工三、采暖工程施工第七章 施工要求第八章 设备与人员安排第九章 工期及质量保证措施第十章成品保护措施第十一章雨季施工措施第十二章文明施工及安全保证措施第一章编制依据北京银凯综合楼外线包括消防、排水、雨水工程施工组织设计根据以下资料及相关信息组织编写1、北京银凯综合楼外线工程设计文件及图纸2、《埋地聚乙烯排水管管道工程技术规程》CECS164：20243、《市政排水管质量检验评定标准》CJJ-904、《给排水构筑物施工及验收技术法律规范》5、《建筑给排水及水暖工程施工质量验收法律规范》GB50242-20246、《建筑小区塑料排水检查井应用技术规程》CECS227-20247、《工程测量法律规范》GB50026-93第二章 工程概况及设计要求一、工程范围北京银凯综合楼外线图纸所示的消防、排水、雨水工程管道敷设及相应的土方开挖和管井砌筑等所有外线工程。二、主要工程内容及设计要求1、消防工程① 管 线 总 长 690.32 m ， 管 径 为 DN100 ,87.69M;DN150,145.05M ； DN200,457.58M ；砌筑阀门井 4 座。2下载后可任意编辑② 本建筑的室外消防用水量为 30L/S,室外为生活、消防合用管网，采纳环状管网，由本建筑的北面、西面各引入一条市政管网进水管。消火栓给水管道采纳球 墨 铸 铁 管 焊 接 ， 外 刷 热 沥 青 两 道 ； 室 外 消 火 栓 安 装 见 05SP7 ， 选 用DN100、DN65 栓口各一个，消火栓距建筑物大于 5M,距路边小于 2M,水泵接合器均为 DN50。2、排水工程① 污 水 管 道 总 长 612.68M ， 管 径 为 De110 ,124.58M;De160,216.16M De200,182.02M;De250,79.86M ;De300,10.06M ，砌筑污水检查井 44 座，② 本工程采纳生活污水与雨水分流制管道系统；全办公区化粪池共四座，具体位置见平面图，化粪池采纳成品水泥制品化粪池（加强型）；排水管道出户有0.01 的坡度坡向检查井，排水管道以...
