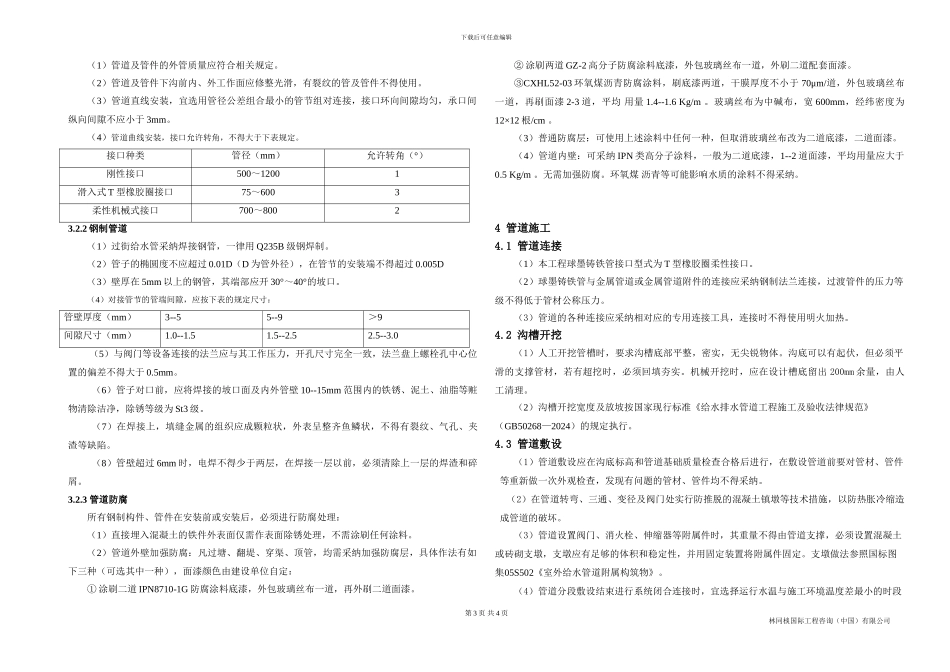

下载后可任意编辑 重庆合川嘉陵江南屏大桥北引道工程给水工程施工图设计说明第 1 页 共 4 页林同棪国际工程咨询（中国）有限公司下载后可任意编辑1． 设计依据 1.1 设计合同我公司与业主单位签订的设计合同。1.2 相关法律规范、标准1.2.1《室外给水设计法律规范》（GB50013-2024）1.2.2《室外排水设计法律规范》（GB50014-2024）1.2.3《给排水管道工程施工及验收法律规范》GB 50268-20241.2.4《建筑结构荷载法律规范》（GB50009-2001）1.2.5《给水排水工程管道结构设计法律规范》（GB50332-2024）1.2.6《给水排水工程埋地钢管管道结构设计法律规范》（CECS141-2024）1.2.7 国标图集 05S502《室外给水管道附属构筑物》1.3 设计基础资料、工程资料1.3.1《重庆市合川区中心城区给排水专项规划—2024～2024》（中国市政工程中南设计讨论院 2024 年 6 月）1.3.2 方案批复《渝规建审（2024）合市政 字第0008号》（重庆市合川区规划局 2024.5.13）1.3.3《关于南屏嘉陵江大桥外饰及北引道道路设计方案意见征询会议纪要》（ 合 重 办 纪 〔 2024 〕 25号） 1.3.4《关于南屏嘉陵江大桥北引道工程路灯及管网设计意见征询会议纪要》 （合重办纪〔2024〕24 号）1.3.5《重庆市合川嘉陵江南屏大桥北引道工程》初步设计（林同棪国际工程咨询（中国）有限公司 2024 年 6 月）1.3.6 业主提供道路沿线 1:500 地形图2．工程概况2.1 工程概况嘉陵江南屏大桥北引道位于东渡片区西侧的嘉陵江岸边，起于已建的学士路，止于嘉陵江南屏大桥北桥头，是连接南屏大桥和东渡大桥的重要干道。本次设计的嘉陵江南屏大桥北引道（接学士路段）全长约 1220m，路幅宽度为 32m，双向四车道，单侧人行道宽 8m。南屏桥桥后引道长约 194m，南屏大桥北引道与南屏大桥主线采纳平交方案。2.2 项目前期工作情况2024 年 3 月我公司完成了第一版方案设计（F01），同年 5 月区建委重点办组织相关单位召开了方案协调会，会中对给水方案提出如下意见：南屏大桥北引道仅考虑在右侧人行道下布置DN400 给水管道，DN1000 的给水管道远期布置在道路左侧人行道外，不在本次设计范围。.2024 年 5 月，我司根据上述意见，完成了第二版方案设计（F02）。2024 年 5 月，我司完成了初步设计第一版。2024 年 6 月，我司根据初步设计评审会的意见进行修改，完成了初步设计第二版。2.3 片区给水现状及规划2.3.1 给水现状及规划（1）现状：本次设计...
