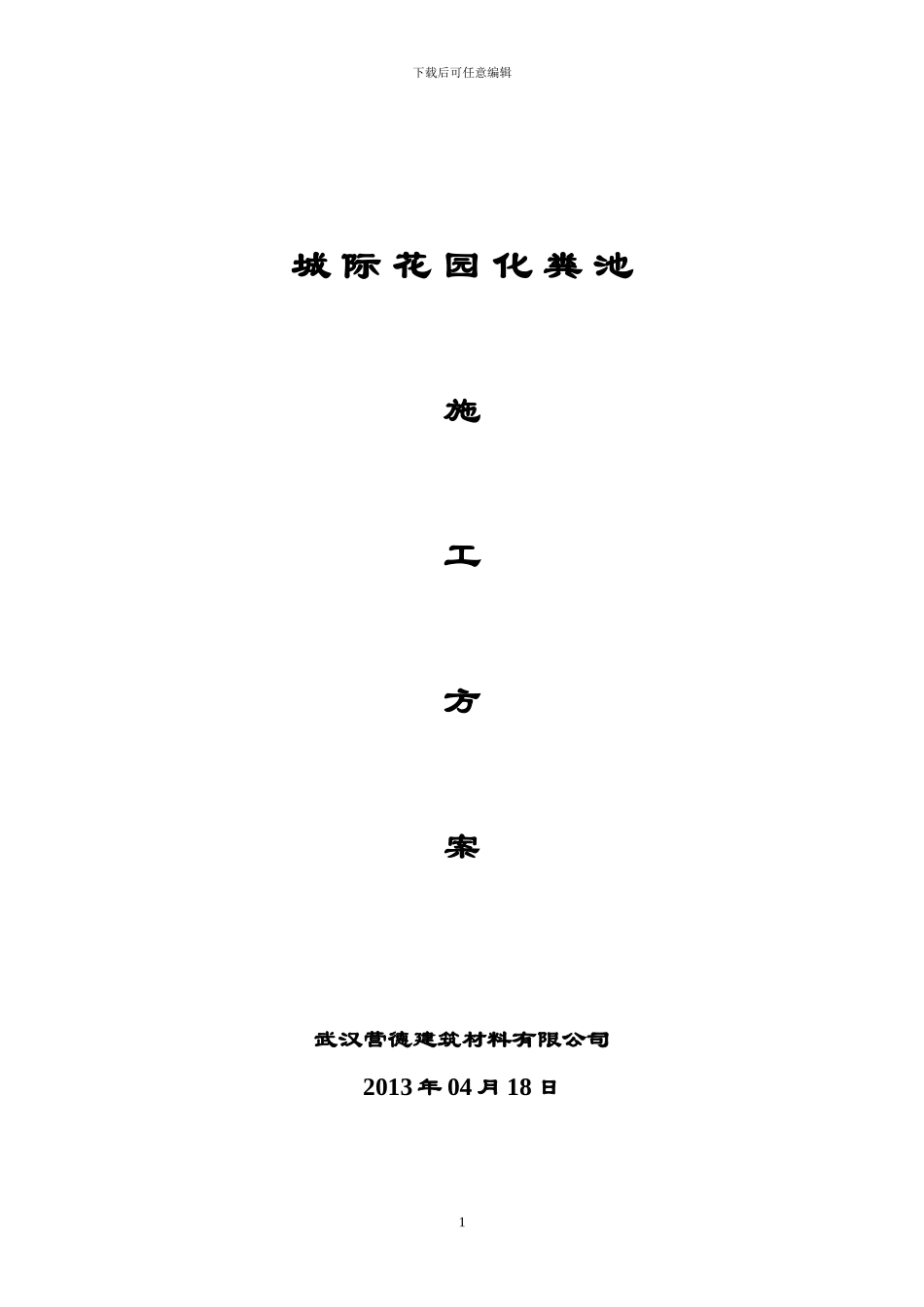

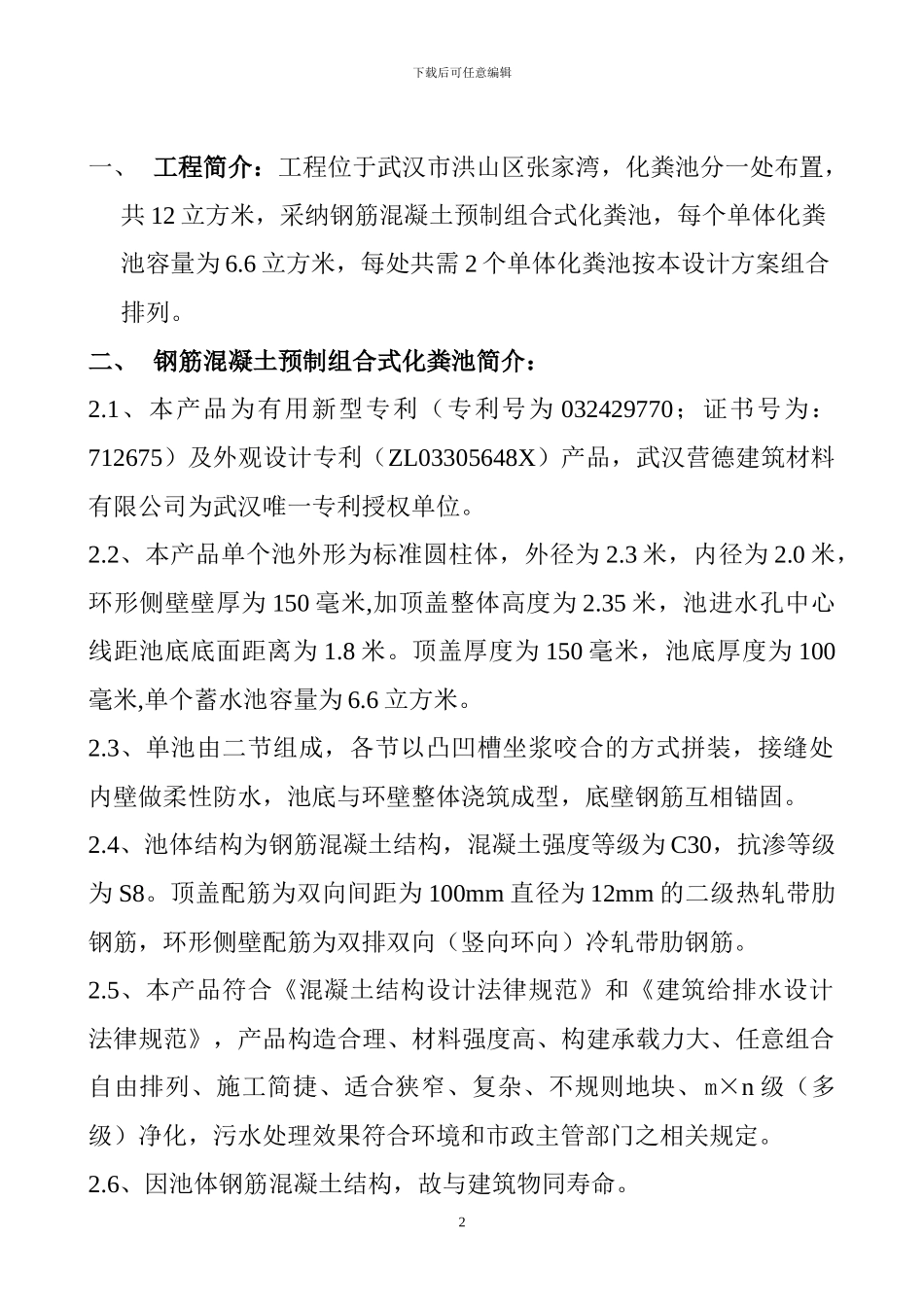

下载后可任意编辑 城 际 花 园 化 粪 池施工方案武汉营德建筑材料有限公司2013 年 04 月 18 日1下载后可任意编辑一、 工程简介：工程位于武汉市洪山区张家湾，化粪池分一处布置，共 12 立方米，采纳钢筋混凝土预制组合式化粪池，每个单体化粪池容量为 6.6 立方米，每处共需 2 个单体化粪池按本设计方案组合排列。二、 钢筋混凝土预制组合式化粪池简介：2.1、本产品为有用新型专利（专利号为 032429770；证书号为：712675）及外观设计专利（ZL03305648X）产品，武汉营德建筑材料有限公司为武汉唯一专利授权单位。2.2、本产品单个池外形为标准圆柱体，外径为 2.3 米，内径为 2.0 米，环形侧壁壁厚为 150 毫米,加顶盖整体高度为 2.35 米，池进水孔中心线距池底底面距离为 1.8 米。顶盖厚度为 150 毫米，池底厚度为 100毫米,单个蓄水池容量为 6.6 立方米。2.3、单池由二节组成，各节以凸凹槽坐浆咬合的方式拼装，接缝处内壁做柔性防水，池底与环壁整体浇筑成型，底壁钢筋互相锚固。2.4、池体结构为钢筋混凝土结构，混凝土强度等级为 C30，抗渗等级为 S8。顶盖配筋为双向间距为 100mm 直径为 12mm 的二级热轧带肋钢筋，环形侧壁配筋为双排双向（竖向环向）冷轧带肋钢筋。2.5、本产品符合《混凝土结构设计法律规范》和《建筑给排水设计法律规范》，产品构造合理、材料强度高、构建承载力大、任意组合自由排列、施工简捷、适合狭窄、复杂、不规则地块、m×n 级（多级）净化，污水处理效果符合环境和市政主管部门之相关规定。2.6、因池体钢筋混凝土结构，故与建筑物同寿命。2下载后可任意编辑三、 化粪池排列组合方案：方案一、2 个单体化粪池 1 行 1 列排列方案，即 2 级净化。该方案垫层占地面积为：宽 2.5m；长 5m，进水管中心线距垫层顶标高 1.8 米，出水孔中心线距垫层顶标高为 1.7 米，化粪池进水孔、通水孔、出水孔直径为 300mm。（平面排列组合简图如下）：↓井 3 下载后可任意编辑注：垫层为 100mm 厚 C10 素混凝土垫层，垫层比外侧化粪池外壁宽100mm。 “ ↑ ”表示水流方向；“ ”表示窨井孔；“ ”表示各池间连通管。各单体化粪池外壁净距约 50mm。进水管中心线化粪池坑及组合化粪池剖面示意简图如下： 4 下载后可任意编辑水池、通水池、出水池剖面详图如下：进水池剖面详图 通水池剖面详图 出水池剖面详图注:各池用双壁波纹 PE 管连通，各节间凸凹槽用坐灰咬合...
