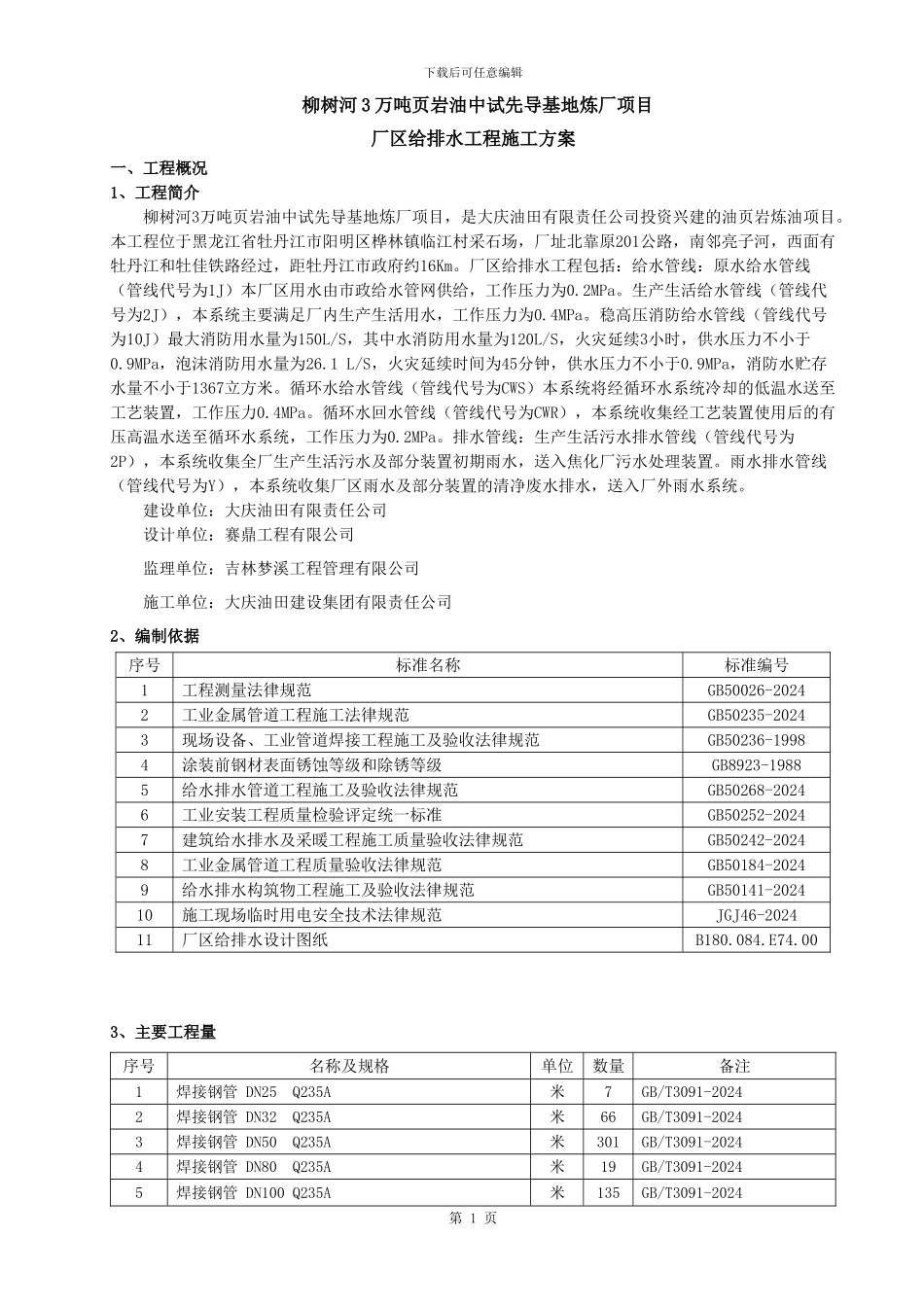

下载后可任意编辑 柳树河 3 万吨页岩油中试先导基地炼厂项目厂区给排水工程施工方案一、工程概况1、工程简介柳树河3万吨页岩油中试先导基地炼厂项目，是大庆油田有限责任公司投资兴建的油页岩炼油项目。本工程位于黑龙江省牡丹江市阳明区桦林镇临江村采石场，厂址北靠原201公路，南邻亮子河，西面有牡丹江和牡佳铁路经过，距牡丹江市政府约16Km。厂区给排水工程包括：给水管线：原水给水管线（管线代号为1J）本厂区用水由市政给水管网供给，工作压力为0.2MPa。生产生活给水管线（管线代号为2J），本系统主要满足厂内生产生活用水，工作压力为0.4MPa。稳高压消防给水管线（管线代号为10J）最大消防用水量为150L/S，其中水消防用水量为120L/S，火灾延续3小时，供水压力不小于0.9MPa，泡沫消防用水量为26.1 L/S，火灾延续时间为45分钟，供水压力不小于0.9MPa，消防水贮存水量不小于1367立方米。循环水给水管线（管线代号为CWS）本系统将经循环水系统冷却的低温水送至工艺装置，工作压力0.4MPa。循环水回水管线（管线代号为CWR），本系统收集经工艺装置使用后的有压高温水送至循环水系统，工作压力为0.2MPa。排水管线：生产生活污水排水管线（管线代号为2P），本系统收集全厂生产生活污水及部分装置初期雨水，送入焦化厂污水处理装置。雨水排水管线（管线代号为Y），本系统收集厂区雨水及部分装置的清净废水排水，送入厂外雨水系统。建设单位：大庆油田有限责任公司设计单位：赛鼎工程有限公司监理单位：吉林梦溪工程管理有限公司施工单位：大庆油田建设集团有限责任公司2、编制依据序号标准名称标准编号1工程测量法律规范GB50026-20242工业金属管道工程施工法律规范GB50235-20243现场设备、工业管道焊接工程施工及验收法律规范GB50236-19984涂装前钢材表面锈蚀等级和除锈等级GB8923-19885给水排水管道工程施工及验收法律规范GB50268-20246工业安装工程质量检验评定统一标准 GB50252-20247建筑给水排水及采暖工程施工质量验收法律规范GB50242-20248工业金属管道工程质量验收法律规范GB50184-20249给水排水构筑物工程施工及验收法律规范GB50141-202410施工现场临时用电安全技术法律规范JGJ46-202411厂区给排水设计图纸B180.084.E74.003、主要工程量序号名称及规格单位数量备注1焊接钢管 DN25 Q235A米7GB/T3091-20242焊接钢管 DN32 Q235A米66GB/T3091-20243焊接钢管 DN50 Q235A米301GB/T3091-20244焊接钢管 DN80 Q235A米19GB/T3091-20245焊...
