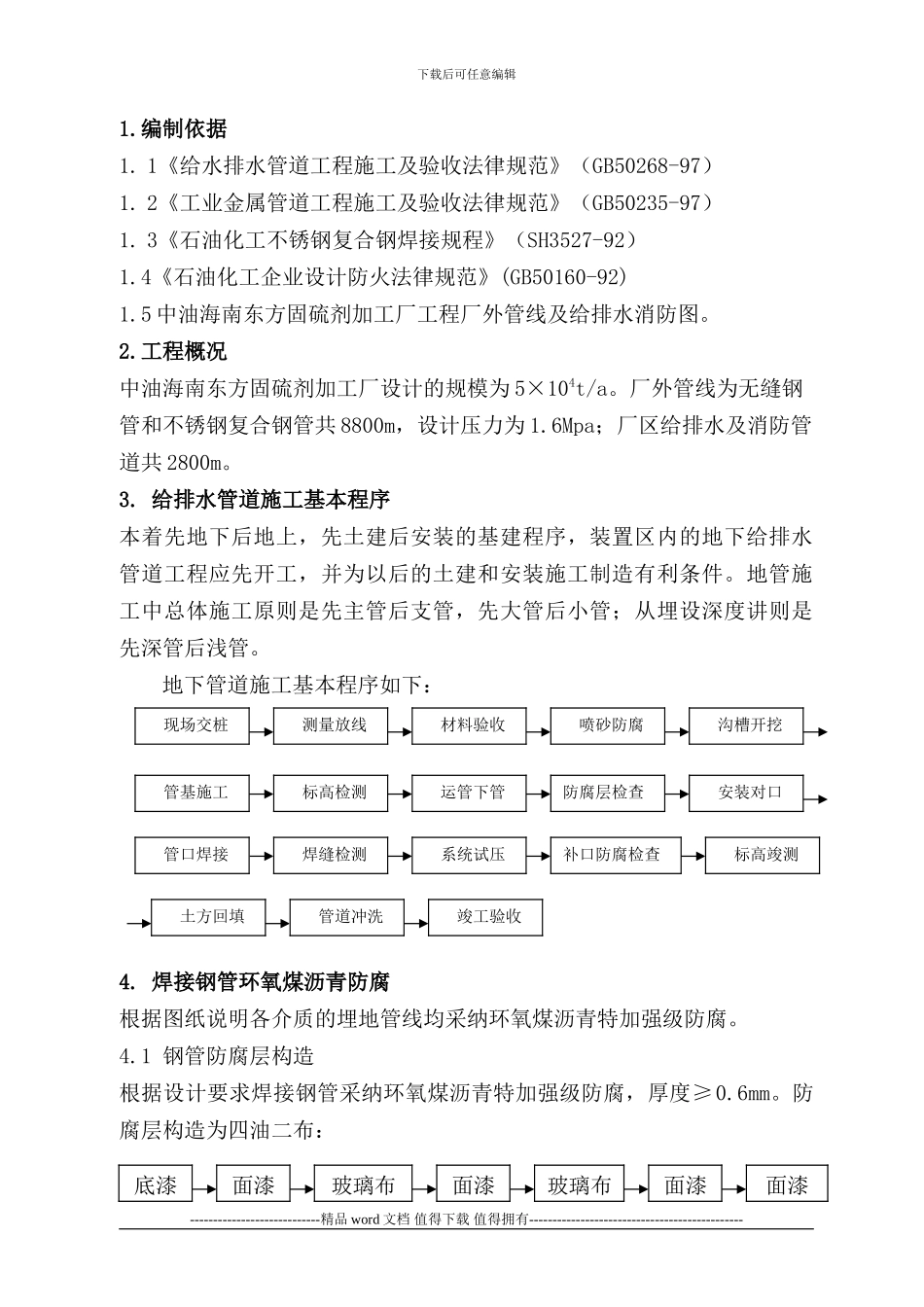

下载后可任意编辑1.编制依据1. 1《给水排水管道工程施工及验收法律规范》（GB50268-97）1. 2《工业金属管道工程施工及验收法律规范》（GB50235-97）1. 3《石油化工不锈钢复合钢焊接规程》（SH3527-92）1.4《石油化工企业设计防火法律规范》(GB50160-92)1.5 中油海南东方固硫剂加工厂工程厂外管线及给排水消防图。2.工程概况中油海南东方固硫剂加工厂设计的规模为 5×104t/a。厂外管线为无缝钢管和不锈钢复合钢管共 8800m，设计压力为 1.6Mpa；厂区给排水及消防管道共 2800m。3. 给排水管道施工基本程序本着先地下后地上，先土建后安装的基建程序，装置区内的地下给排水管道工程应先开工，并为以后的土建和安装施工制造有利条件。地管施工中总体施工原则是先主管后支管，先大管后小管；从埋设深度讲则是先深管后浅管。地下管道施工基本程序如下： 4. 焊接钢管环氧煤沥青防腐根据图纸说明各介质的埋地管线均采纳环氧煤沥青特加强级防腐。4.1 钢管防腐层构造根据设计要求焊接钢管采纳环氧煤沥青特加强级防腐，厚度≥0.6mm。防腐层构造为四油二布： ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------底漆玻璃布面漆玻璃布面漆面漆面漆现场交桩测量放线材料验收喷砂防腐沟槽开挖管基施工土方回填标高检测管道冲洗焊缝检测竣工验收系统试压补口防腐检查标高竣测运管下管防腐层检查安装对口管口焊接下载后可任意编辑4.2 材料验收环氧煤沥青涂料必须具有完整的商品标志和产品合格证书，并标明规定的储存期和使用期,其质量指标应达到 SYJ28-87 标准中有关规定。增强玻璃布应是中碱，无捻，无蜡。玻璃布网眼密度为 10～12 目。所有进入现场的管材、管件必须具有生产厂家的合格证明书，并在使用前进行外观检查。4.3 喷砂除锈钢管表面采纳喷砂除锈,以彻底清除钢管表面的氧化锈蚀、油脂和污垢，并在钢管表面形成适宜的粗糙度。其除锈质量验收标准执行 SYJ4007-86法律规范，人工电动刷除锈达 St 三级，喷砂除锈达 Sa2.5 级。4.4 防腐4.4.1 为保证防腐质量和加快防腐进度，要求采纳机械化防腐。4.4.2 涂料在使用前应搅拌均匀，按产品说明书所规定的比例调配并充分搅拌，使用前放置熟化 10～30 分钟，现配现用，配好的涂料应在规定期内使用完毕，尽量减少不必要的浪费。4.4.3 表面除锈处理合格的钢管要尽快涂刷底漆（间隙时间不得大于 8 小时），当空气湿度较大时...
