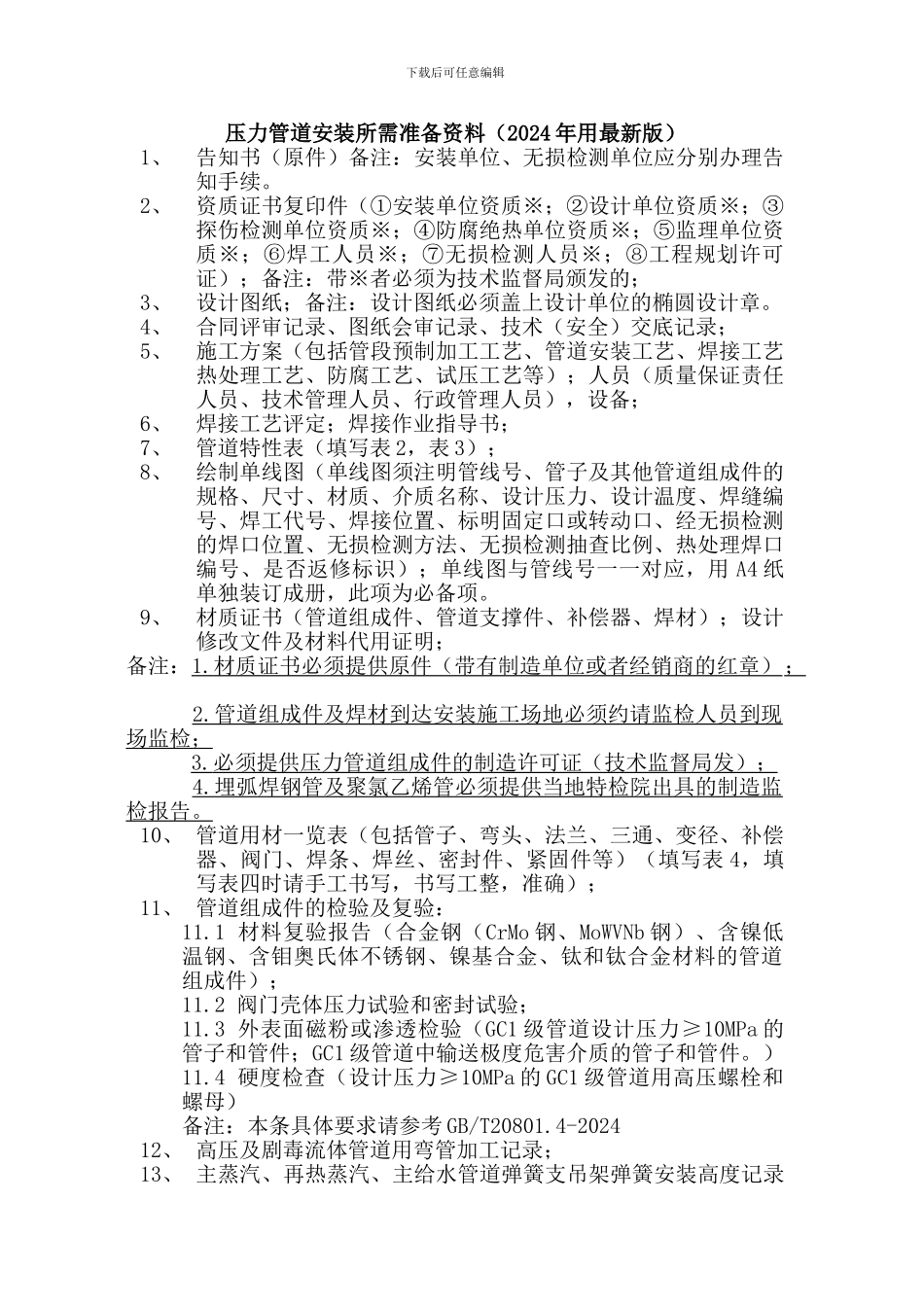

下载后可任意编辑压力管道安装所需准备资料（2024 年用最新版）1、告知书（原件）备注：安装单位、无损检测单位应分别办理告知手续。2、资质证书复印件（①安装单位资质※；②设计单位资质※；③探伤检测单位资质※；④防腐绝热单位资质※；⑤监理单位资质※；⑥焊工人员※；⑦无损检测人员※；⑧工程规划许可证）；备注：带※者必须为技术监督局颁发的；3、设计图纸；备注：设计图纸必须盖上设计单位的椭圆设计章。4、合同评审记录、图纸会审记录、技术（安全）交底记录；5、施工方案（包括管段预制加工工艺、管道安装工艺、焊接工艺热处理工艺、防腐工艺、试压工艺等）；人员（质量保证责任人员、技术管理人员、行政管理人员），设备；6、焊接工艺评定；焊接作业指导书；7、管道特性表（填写表 2，表 3）；8、绘制单线图（单线图须注明管线号、管子及其他管道组成件的规格、尺寸、材质、介质名称、设计压力、设计温度、焊缝编号、焊工代号、焊接位置、标明固定口或转动口、经无损检测的焊口位置、无损检测方法、无损检测抽查比例、热处理焊口编号、是否返修标识）；单线图与管线号一一对应，用 A4 纸单独装订成册，此项为必备项。9、材质证书（管道组成件、管道支撑件、补偿器、焊材）；设计修改文件及材料代用证明；备注：1. 材质证书必须提供原件（带有制造单位或者经销商的红章） ； 2. 管道组成件及焊材到达安装施工场地必须约请监检人员到现 场监检； 3. 必须提供压力管道组成件的制造许可证（技术监督局发）； 4. 埋弧焊钢管及聚氯乙烯管必须提供当地特检院出具的制造监 检报告。10、 管道用材一览表（包括管子、弯头、法兰、三通、变径、补偿器、阀门、焊条、焊丝、密封件、紧固件等）（填写表 4，填写表四时请手工书写，书写工整，准确）；11、 管道组成件的检验及复验：11.1 材料复验报告（合金钢（CrMo 钢、MoWVNb 钢）、含镍低温钢、含钼奥氏体不锈钢、镍基合金、钛和钛合金材料的管道组成件）；11.2 阀门壳体压力试验和密封试验；11.3 外表面磁粉或渗透检验（GC1 级管道设计压力≥10MPa 的管子和管件；GC1 级管道中输送极度危害介质的管子和管件。）11.4 硬度检查（设计压力≥10MPa 的 GC1 级管道用高压螺栓和螺母）备注：本条具体要求请参考 GB/T20801.4-202412、 高压及剧毒流体管道用弯管加工记录；13、 主蒸汽、再热蒸汽、主给水管道弹簧支吊架弹簧安装高度记录下载后可任意编辑恒作用力支吊架...
