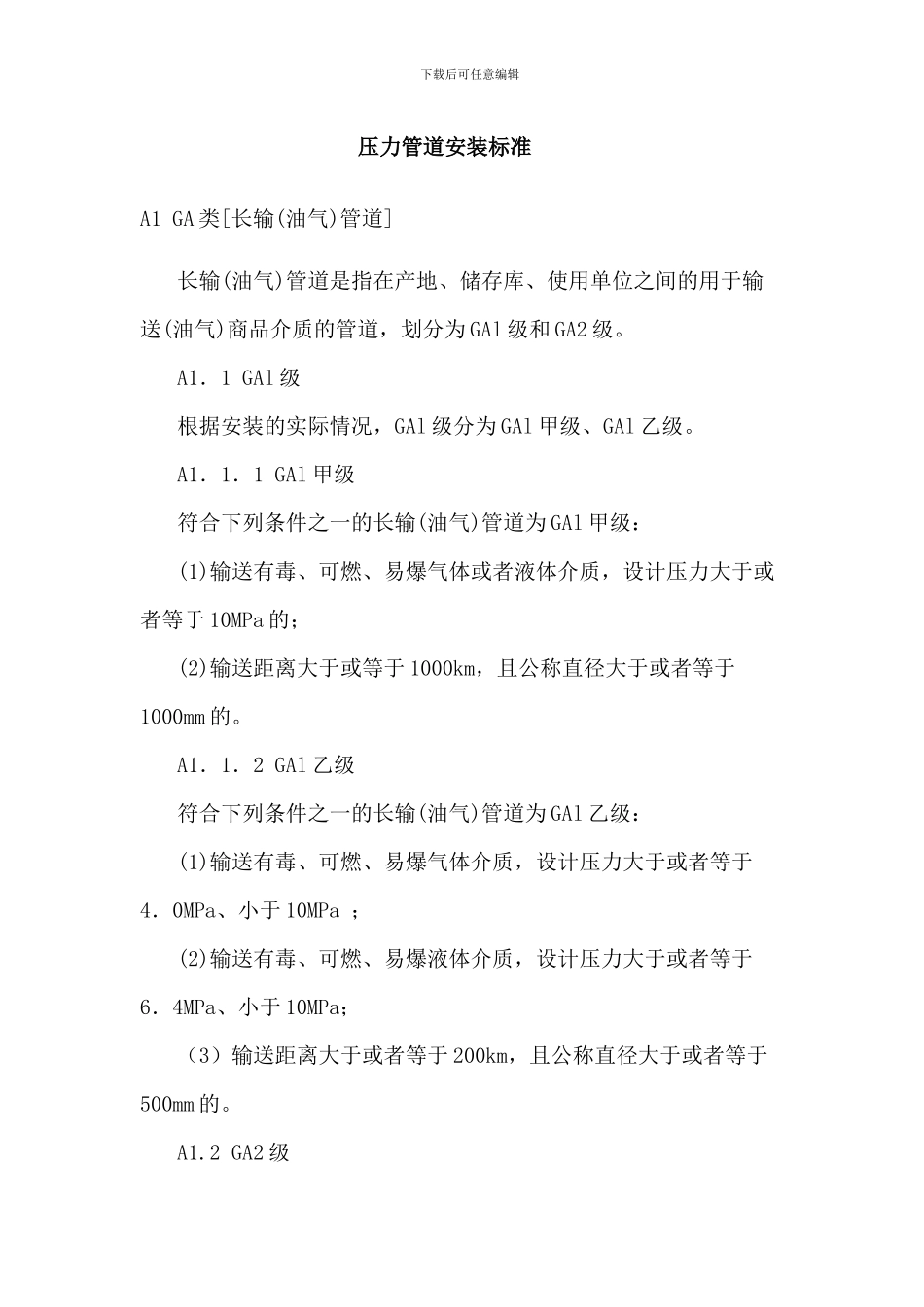

下载后可任意编辑压力管道安装标准A1 GA 类[长输(油气)管道]长输(油气)管道是指在产地、储存库、使用单位之间的用于输送(油气)商品介质的管道，划分为 GAl 级和 GA2 级。A1．1 GAl 级根据安装的实际情况，GAl 级分为 GAl 甲级、GAl 乙级。A1．1．1 GAl 甲级符合下列条件之一的长输(油气)管道为 GAl 甲级：(1)输送有毒、可燃、易爆气体或者液体介质，设计压力大于或者等于 10MPa 的；(2)输送距离大于或等于 1000km，且公称直径大于或者等于1000mm 的。A1．1．2 GAl 乙级符合下列条件之一的长输(油气)管道为 GAl 乙级：(1)输送有毒、可燃、易爆气体介质，设计压力大于或者等于4．0MPa、小于 10MPa ；(2)输送有毒、可燃、易爆液体介质，设计压力大于或者等于6．4MPa、小于 10MPa；（3）输送距离大于或者等于 200km，且公称直径大于或者等于500mm 的。A1.2 GA2 级下载后可任意编辑GA1 级以外的长输（油气）管道为 GA2 级。A2 GB 类(公用管道)公用管道是指城市或者乡镇范围内的用于公用事业或者民用的燃气管道和热力管道，划分为 GBl 级和 GB2 级。A2．1 GBl 级燃气管道为 GBl 级。A2．2 GB2 级热力管道为 GB2 级，并且分为以下两类：(1)设计压力大于 2.5MPa；(2)设计压力小于或者等于 2.5MPa。A3 GC 类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为 GCl 级、GC2 级、GC3级。A3．1 GCl 级符合下列条件之一的工业管道为 GCl 级：(1)输送 GB 5044—1985《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于其标准沸点的高度危害液体介质的管道；下载后可任意编辑(2)输送 GB 50160—2024《石油化工企业设计防火法律规范》与GB 50016—2024《建筑设计防火法律规范》中规定的火灾危险性为甲、乙类可燃气体或者甲类可燃液体(包括液化烃)，并且设计压力大于或者等于 4．0MPa 的管道；(3)输送流体介质，并且设计压力大于或者等于 10．OMPa，或者设计压力大于或者等于 4．0MPa 且设计温度高于或者等于 400~C 的管道。A3．2 GC2 级除本规定 A3．3 规定的 GC3 级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度低于 A3．1 规定的 GCl 级的工业管道为 GC2 级。A3．3 GC3 级输送无毒、非可燃流体介质，设计压力小于或者等于 1．0MPa 且设计温度...
