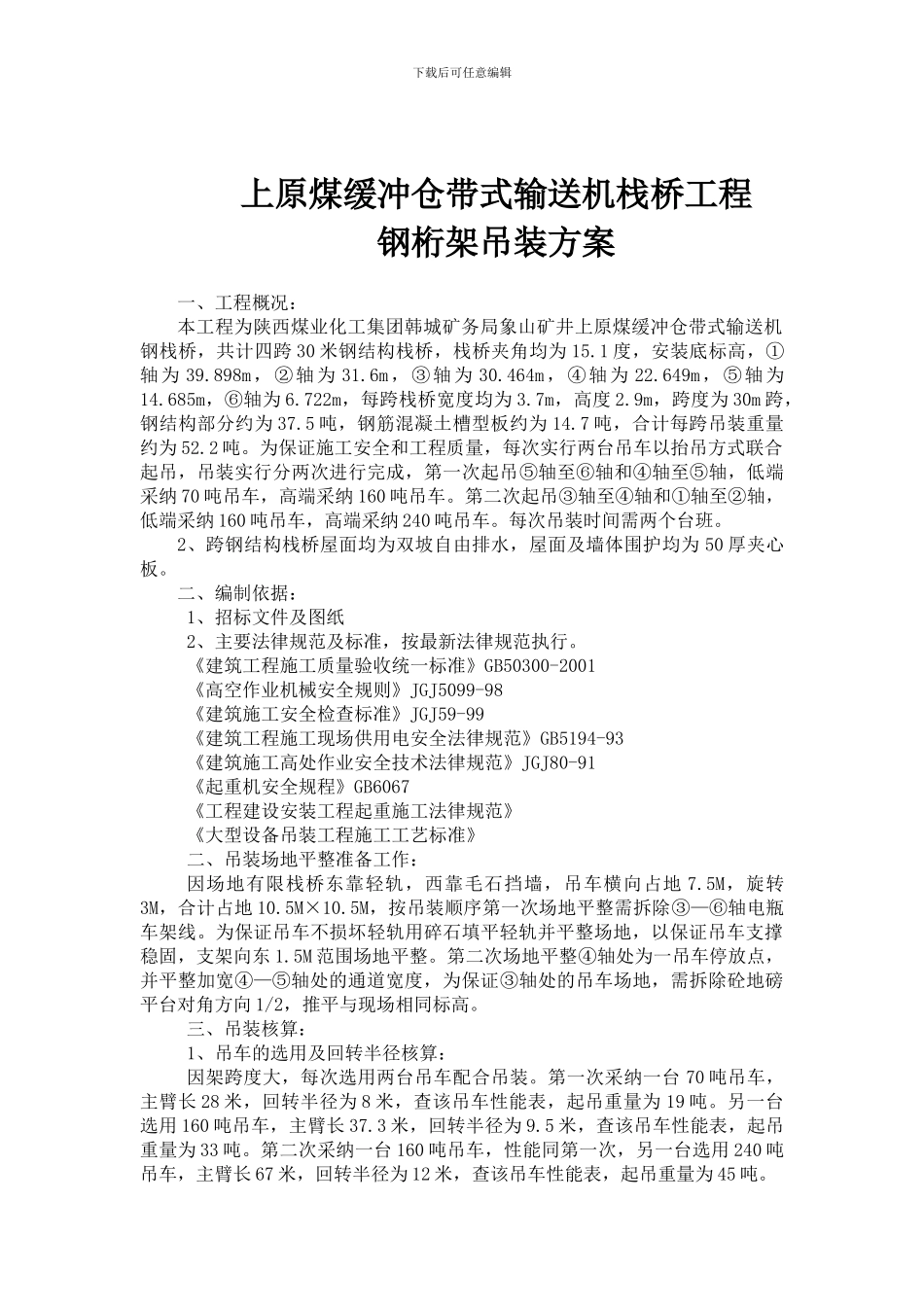

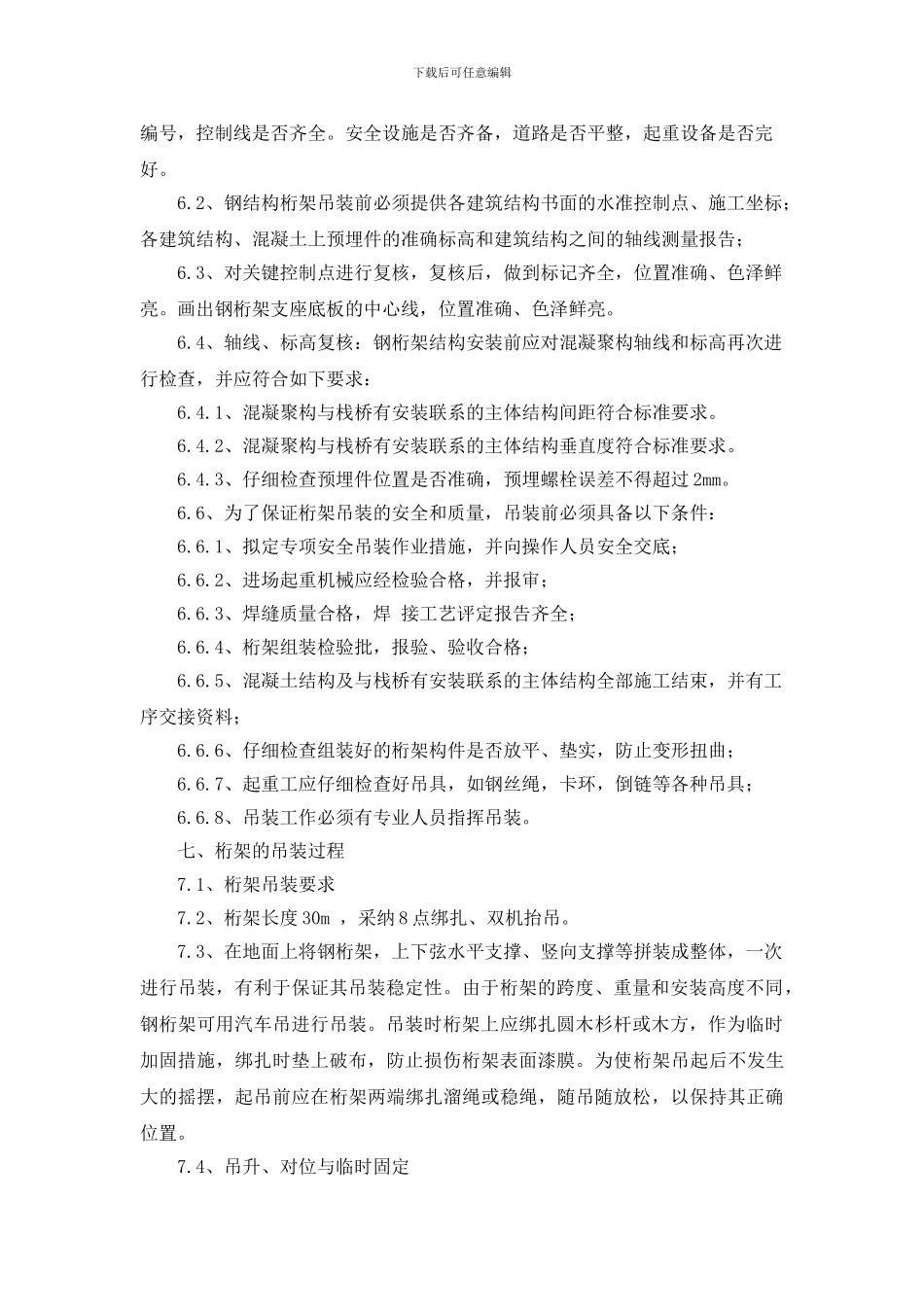

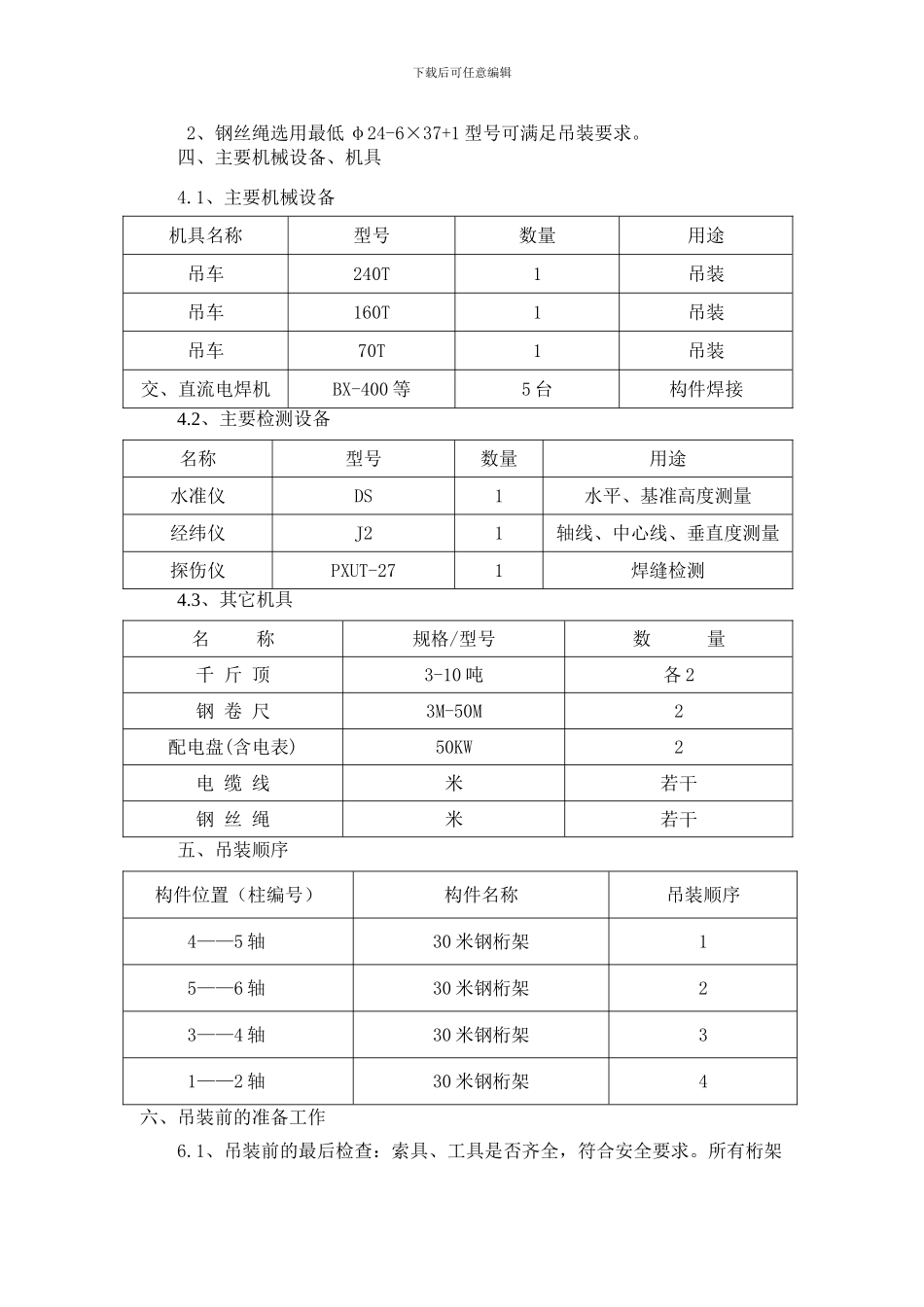

下载后可任意编辑上原煤缓冲仓带式输送机栈桥工程钢桁架吊装方案一、工程概况：本工程为陕西煤业化工集团韩城矿务局象山矿井上原煤缓冲仓带式输送机钢栈桥，共计四跨 30 米钢结构栈桥，栈桥夹角均为 15.1 度，安装底标高，①轴为 39.898m，②轴为 31.6m，③轴为 30.464m，④轴为 22.649m，⑤轴为14.685m，⑥轴为 6.722m，每跨栈桥宽度均为 3.7m，高度 2.9m，跨度为 30m 跨，钢结构部分约为 37.5 吨，钢筋混凝土槽型板约为 14.7 吨，合计每跨吊装重量约为 52.2 吨。为保证施工安全和工程质量，每次实行两台吊车以抬吊方式联合起吊，吊装实行分两次进行完成，第一次起吊⑤轴至⑥轴和④轴至⑤轴，低端采纳 70 吨吊车，高端采纳 160 吨吊车。第二次起吊③轴至④轴和①轴至②轴，低端采纳 160 吨吊车，高端采纳 240 吨吊车。每次吊装时间需两个台班。2、跨钢结构栈桥屋面均为双坡自由排水，屋面及墙体围护均为 50 厚夹心板。二、编制依据：1、招标文件及图纸2、主要法律规范及标准，按最新法律规范执行。《建筑工程施工质量验收统一标准》GB50300-2001《高空作业机械安全规则》JGJ5099-98《建筑施工安全检查标准》JGJ59-99《建筑工程施工现场供用电安全法律规范》GB5194-93《建筑施工高处作业安全技术法律规范》JGJ80-91《起重机安全规程》GB6067《工程建设安装工程起重施工法律规范》《大型设备吊装工程施工工艺标准》二、吊装场地平整准备工作：因场地有限栈桥东靠轻轨，西靠毛石挡墙，吊车横向占地 7.5M，旋转3M，合计占地 10.5M×10.5M，按吊装顺序第一次场地平整需拆除③—⑥轴电瓶车架线。为保证吊车不损坏轻轨用碎石填平轻轨并平整场地，以保证吊车支撑稳固，支架向东 1.5M 范围场地平整。第二次场地平整④轴处为一吊车停放点，并平整加宽④—⑤轴处的通道宽度，为保证③轴处的吊车场地，需拆除砼地磅平台对角方向 1/2，推平与现场相同标高。三、吊装核算：1、吊车的选用及回转半径核算：因架跨度大，每次选用两台吊车配合吊装。第一次采纳一台 70 吨吊车，主臂长 28 米，回转半径为 8 米，查该吊车性能表，起吊重量为 19 吨。另一台选用 160 吨吊车，主臂长 37.3 米，回转半径为 9.5 米，查该吊车性能表，起吊重量为 33 吨。第二次采纳一台 160 吨吊车，性能同第一次，另一台选用 240 吨吊车，主臂长 67 米，回转半径为 12 米，查该吊车性能表，起吊重量为 45 吨。下载后可任意编...
