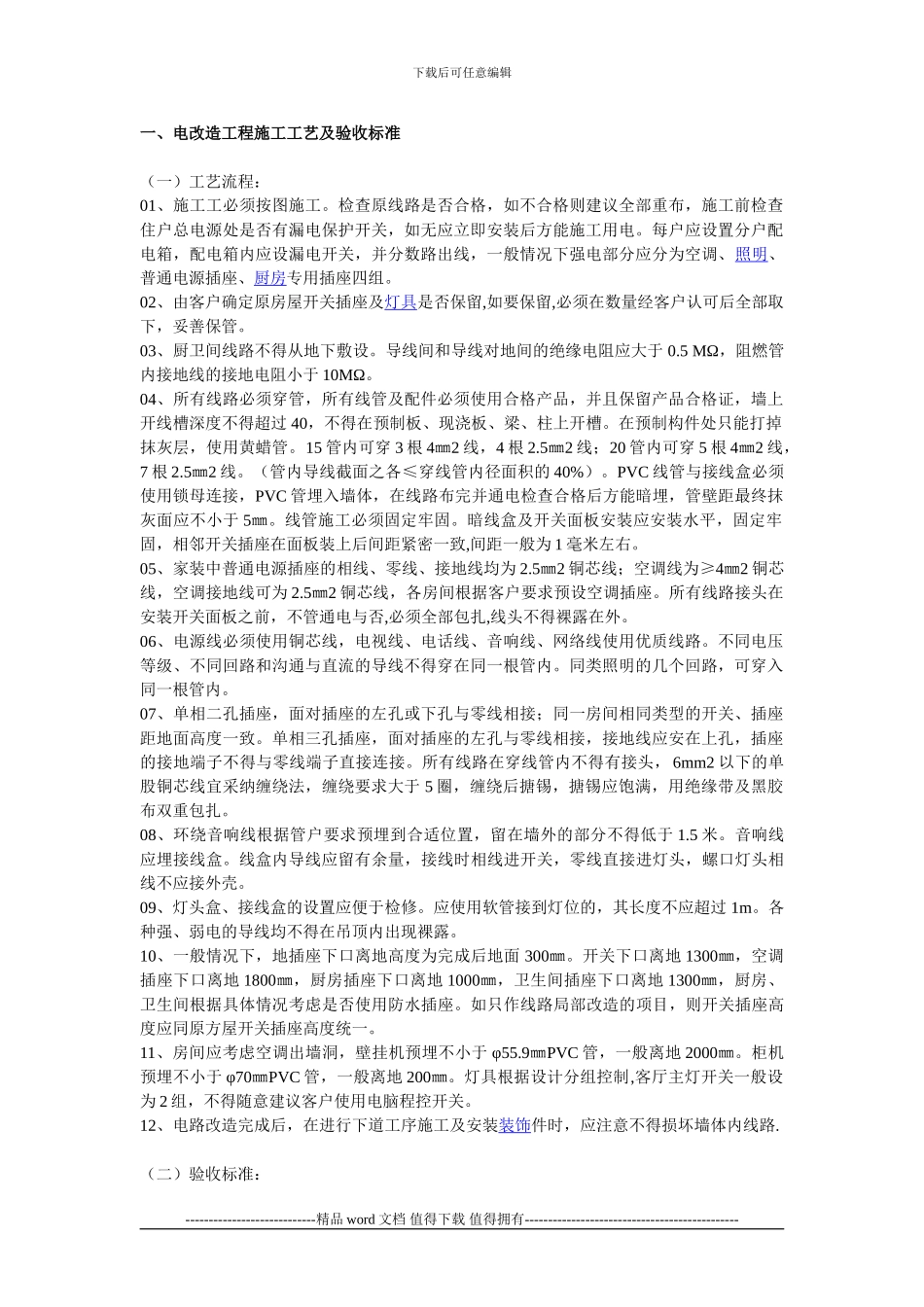

下载后可任意编辑一、电改造工程施工工艺及验收标准(一)工艺流程: 01、施工工必须按图施工。检查原线路是否合格,如不合格则建议全部重布,施工前检查住户总电源处是否有漏电保护开关,如无应立即安装后方能施工用电。每户应设置分户配电箱,配电箱内应设漏电开关,并分数路出线,一般情况下强电部分应分为空调、照明、普通电源插座、厨房专用插座四组。 02、由客户确定原房屋开关插座及灯具是否保留,如要保留,必须在数量经客户认可后全部取下,妥善保管。 03、厨卫间线路不得从地下敷设。导线间和导线对地间的绝缘电阻应大于 0.5 MΩ,阻燃管内接地线的接地电阻小于 10MΩ。 04、所有线路必须穿管,所有线管及配件必须使用合格产品,并且保留产品合格证,墙上开线槽深度不得超过 40,不得在预制板、现浇板、梁、柱上开槽。在预制构件处只能打掉抹灰层,使用黄蜡管。15 管内可穿 3 根 4㎜2 线,4 根 2.5㎜2 线;20 管内可穿 5 根 4㎜2 线,7 根 2.5㎜2 线。(管内导线截面之各≤穿线管内径面积的 40%)。PVC 线管与接线盒必须使用锁母连接,PVC 管埋入墙体,在线路布完并通电检查合格后方能暗埋,管壁距最终抹灰面应不小于 5㎜。线管施工必须固定牢固。暗线盒及开关面板安装应安装水平,固定牢固,相邻开关插座在面板装上后间距紧密一致,间距一般为 1 毫米左右。 05、家装中普通电源插座的相线、零线、接地线均为 2.5㎜2 铜芯线;空调线为≥4㎜2 铜芯线,空调接地线可为 2.5㎜2 铜芯线,各房间根据客户要求预设空调插座。所有线路接头在安装开关面板之前,不管通电与否,必须全部包扎,线头不得裸露在外。 06、电源线必须使用铜芯线,电视线、电话线、音响线、网络线使用优质线路。不同电压等级、不同回路和沟通与直流的导线不得穿在同一根管内。同类照明的几个回路,可穿入同一根管内。 07、单相二孔插座,面对插座的左孔或下孔与零线相接;同一房间相同类型的开关、插座距地面高度一致。单相三孔插座,面对插座的左孔与零线相接,接地线应安在上孔,插座的接地端子不得与零线端子直接连接。所有线路在穿线管内不得有接头, 6mm2 以下的单股铜芯线宜采纳缠绕法,缠绕要求大于 5 圈,缠绕后搪锡,搪锡应饱满,用绝缘带及黑胶布双重包扎。 08、环绕音响线根据管户要求预埋到合适位置,留在墙外的部分不得低于 1.5 米。音响线应埋接线盒。线盒内导线应留有余量,接线时相线进开关,零线直接进灯头,螺...
