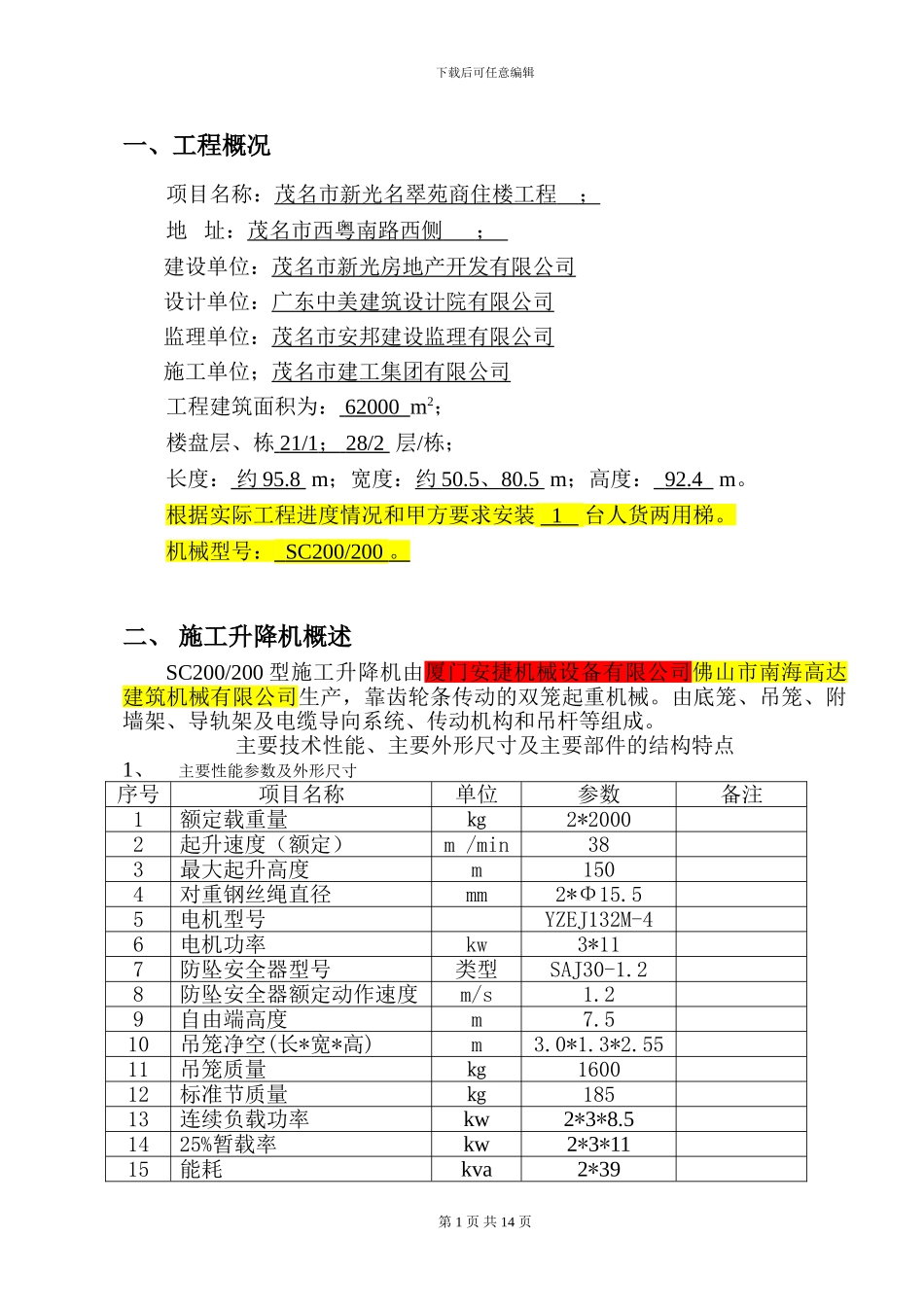

下载后可任意编辑一、工程概况项目名称：茂名市新光名翠苑商住楼工程 ； 地 址：茂名市西粤南路西侧 ； 建设单位：茂名市新光房地产开发有限公司设计单位：广东中美建筑设计院有限公司监理单位：茂名市安邦建设监理有限公司施工单位；茂名市建工集团有限公司工程建筑面积为： 62000 m2；楼盘层、栋 21/1 ； 28/2 层/栋；长度： 约 95.8 m；宽度：约 50.5 、 80.5 m；高度： 92.4 m。根据实际工程进度情况和甲方要求安装 1 台人货两用梯。机械型号： SC200/200 。 二、 施工升降机概述SC200/200 型施工升降机由厦门安捷机械设备有限公司佛山市南海高达建筑机械有限公司生产，靠齿轮条传动的双笼起重机械。由底笼、吊笼、附墙架、导轨架及电缆导向系统、传动机构和吊杆等组成。主要技术性能、主要外形尺寸及主要部件的结构特点1、主要性能参数及外形尺寸序号项目名称单位参数备注1额定载重量㎏2*20002起升速度（额定）m /min383最大起升高度m1504对重钢丝绳直径mm2*Φ15.55电机型号YZEJ132M-46电机功率kw3*117防坠安全器型号类型SAJ30-1.28防坠安全器额定动作速度m/s1.29自由端高度m7.510吊笼净空(长*宽*高)m3.0*1.3*2.5511吊笼质量㎏160012标准节质量㎏18513连续负载功率kw2*3*8.51425%暂载率kw2*3*1115能耗kva2*39第 1 页 共 14 页下载后可任意编辑序号项目名称单位参数备注16对重质量㎏2*100017标准节尺寸(长*宽*高)mm800*800*150818整机质量t26.6按 H=150m2、施工升降机的主要结构名称见附图。3、主要部件结构特点1）、底笼底笼及底笼门和防护围栏组成。底笼门具有机械电气连锁系统，吊笼不落，底笼门不能打开；底笼门未关，吊笼不能启动。底笼内配有弹簧装置，对吊笼起缓冲作用。2）、吊笼吊笼是施工梯升降机人员、物料的载体，四周有钢丝网，设吊笼门、天窗盖、导向滑轮、安全防护栏和驾驶室等组成。传动机构安装在吊笼顶部或内部，驱动吊笼上、下运动。同时吊笼上设有防脱钩，防止吊笼意外情况脱离轨道。天窗盖方便检修人员进入吊笼检修，并配有专用爬梯。吊笼内装有电气柜、防坠安全器、行程开关和极限开关。3、附墙架附墙架是施工升降机加高附着的重要装置，保证导轨架整体稳定性，附墙架上设有微调元件，可调整导轨垂直度。第一道附墙架距地基 9.5m，最上一道距天轮装置小于 9.0m，中间每 6 个标准节设一道。附墙架预留 4Φ30 穿墙孔，位置要准确。4、导轨架及电缆导向系统导轨架是吊笼运载人员、...
