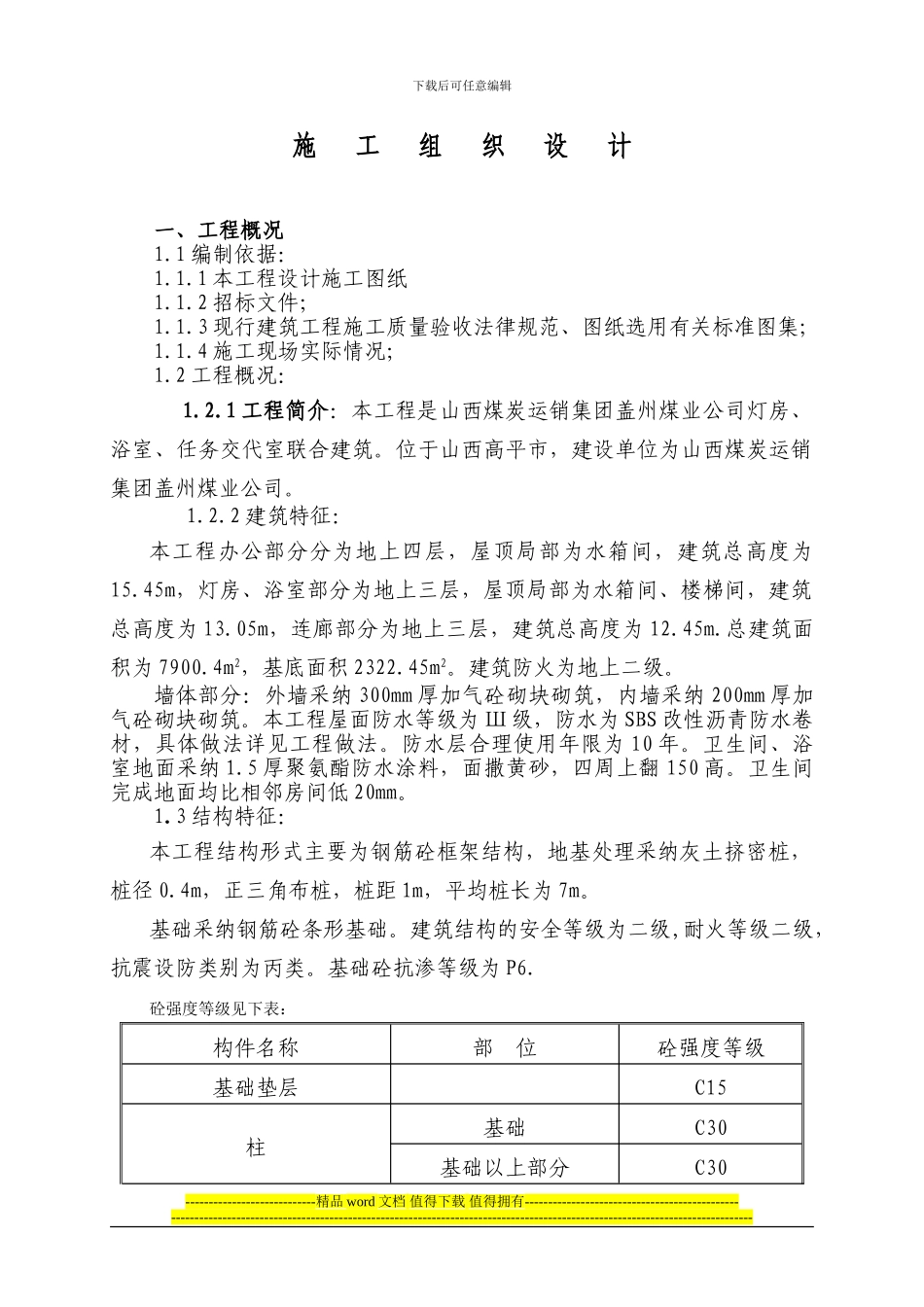

下载后可任意编辑施 工 组 织 设 计一、工程概况1.1 编制依据：1.1.1 本工程设计施工图纸1.1.2 招标文件；1.1.3 现行建筑工程施工质量验收法律规范、图纸选用有关标准图集；1.1.4 施工现场实际情况；1.2 工程概况： 1.2.1 工程简介：本工程是山西煤炭运销集团盖州煤业公司灯房、浴室、任务交代室联合建筑。位于山西高平市，建设单位为山西煤炭运销集团盖州煤业公司。1.2.2 建筑特征：本工程办公部分分为地上四层，屋顶局部为水箱间，建筑总高度为15.45m，灯房、浴室部分为地上三层，屋顶局部为水箱间、楼梯间，建筑总高度为 13.05m，连廊部分为地上三层，建筑总高度为 12.45m.总建筑面积为 7900.4m2，基底面积 2322.45m2。建筑防火为地上二级。墙体部分：外墙采纳 300mm 厚加气砼砌块砌筑，内墙采纳 200mm 厚加气砼砌块砌筑。本工程屋面防水等级为 Ш 级，防水为 SBS 改性沥青防水卷材，具体做法详见工程做法。防水层合理使用年限为 10 年。卫生间、浴室地面采纳 1.5 厚聚氨酯防水涂料，面撒黄砂，四周上翻 150 高。卫生间完成地面均比相邻房间低 20mm。 1.3 结构特征：本工程结构形式主要为钢筋砼框架结构，地基处理采纳灰土挤密桩，桩径 0.4m，正三角布桩，桩距 1m，平均桩长为 7m。基础采纳钢筋砼条形基础。建筑结构的安全等级为二级,耐火等级二级，抗震设防类别为丙类。基础砼抗渗等级为 P6.砼强度等级见下表：构件名称部 位砼强度等级基础垫层C15柱基础C30基础以上部分C30----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑梁板C30构造柱、圈梁等次要构件C20砼强度等级不大于 C25 时，表中保护层数据应增加 5mm。钢筋：本工程采纳 HPB235 级,HRB335 级，HRB400 级。钢板、钢套管采纳 Q235-B、Q345-B。填充墙：填充墙砌块容重不小于 7KN/m*3， M5 水泥砂浆砌筑；砌体施工质量等级要求达到 B 级。1.4 安装工程概况： 1.4.1 电气工程：本工程电气安装工程主要包括配电系统及照明系统、防雷与接地系统综合布线、网络、电视、电话等电气工程施工内容。本工程按三级负荷设计，拟采纳两根 YJV-4X95 电力电缆由附近变配电所引来一路 380／220V 电源至一层总配电箱 AP...
