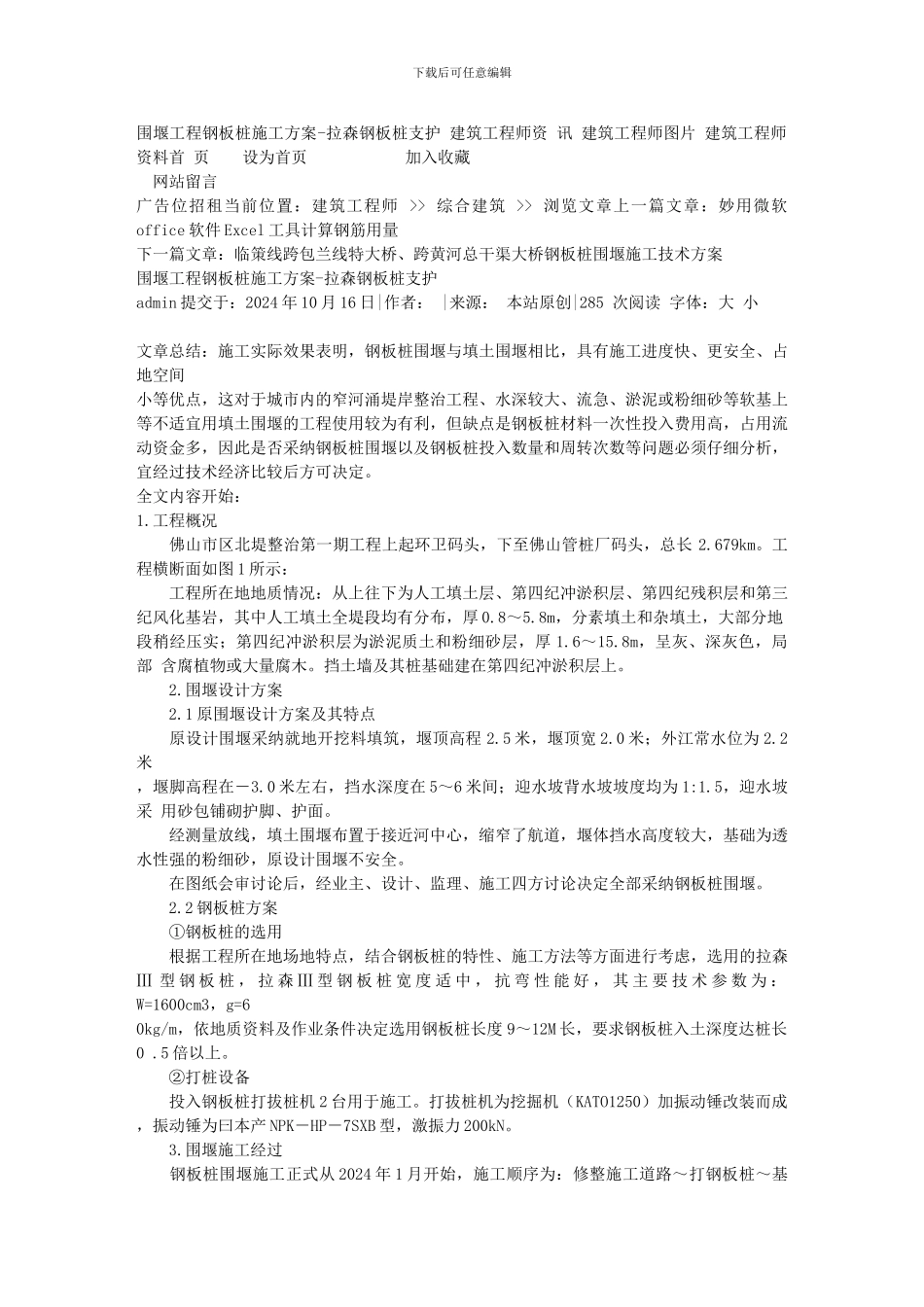

下载后可任意编辑围堰工程钢板桩施工方案-拉森钢板桩支护 建筑工程师资 讯 建筑工程师图片 建筑工程师资料首 页 设为首页 加入收藏 网站留言 广告位招租当前位置：建筑工程师 >> 综合建筑 >> 浏览文章上一篇文章：妙用微软office 软件 Excel 工具计算钢筋用量 下一篇文章：临策线跨包兰线特大桥、跨黄河总干渠大桥钢板桩围堰施工技术方案围堰工程钢板桩施工方案-拉森钢板桩支护admin 提交于：2024 年 10 月 16 日|作者： |来源： 本站原创|285 次阅读 字体：大 小 文章总结：施工实际效果表明，钢板桩围堰与填土围堰相比，具有施工进度快、更安全、占地空间 小等优点，这对于城市内的窄河涌堤岸整治工程、水深较大、流急、淤泥或粉细砂等软基上 等不适宜用填土围堰的工程使用较为有利，但缺点是钢板桩材料一次性投入费用高，占用流 动资金多，因此是否采纳钢板桩围堰以及钢板桩投入数量和周转次数等问题必须仔细分析， 宜经过技术经济比较后方可决定。 全文内容开始：1.工程概况 佛山市区北堤整治第一期工程上起环卫码头，下至佛山管桩厂码头，总长 2.679km。工 程横断面如图 1 所示： 工程所在地地质情况：从上往下为人工填土层、第四纪冲淤积层、第四纪残积层和第三 纪风化基岩，其中人工填土全堤段均有分布，厚 0.8～5.8m，分素填土和杂填土，大部分地 段稍经压实；第四纪冲淤积层为淤泥质土和粉细砂层，厚 1.6～15.8m，呈灰、深灰色，局部 含腐植物或大量腐木。挡土墙及其桩基础建在第四纪冲淤积层上。 2.围堰设计方案 2.1 原围堰设计方案及其特点 原设计围堰采纳就地开挖料填筑，堰顶高程 2.5 米，堰顶宽 2.0 米；外江常水位为 2.2米 ，堰脚高程在－3.0 米左右，挡水深度在 5～6 米间；迎水坡背水坡坡度均为 1:1.5，迎水坡采 用砂包铺砌护脚、护面。 经测量放线，填土围堰布置于接近河中心，缩窄了航道，堰体挡水高度较大，基础为透 水性强的粉细砂，原设计围堰不安全。 在图纸会审讨论后，经业主、设计、监理、施工四方讨论决定全部采纳钢板桩围堰。 2.2 钢板桩方案 ①钢板桩的选用 根据工程所在地场地特点，结合钢板桩的特性、施工方法等方面进行考虑，选用的拉森 Ⅲ 型 钢 板 桩 ， 拉 森 Ⅲ 型 钢 板 桩 宽 度 适 中 ， 抗 弯 性 能 好 ， 其 主 要 技 术 参 数 为 ：W=1600cm3，g=6 0kg/m，依地质资料及作业条件决定选用钢板桩长...
