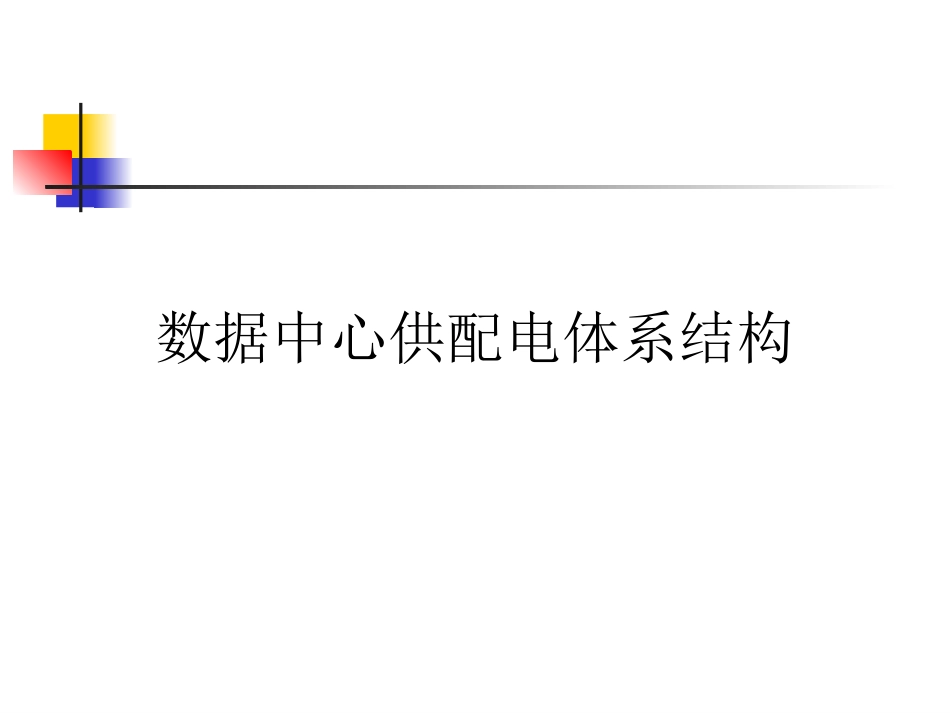

数据中心供配电体系结构VIP免费

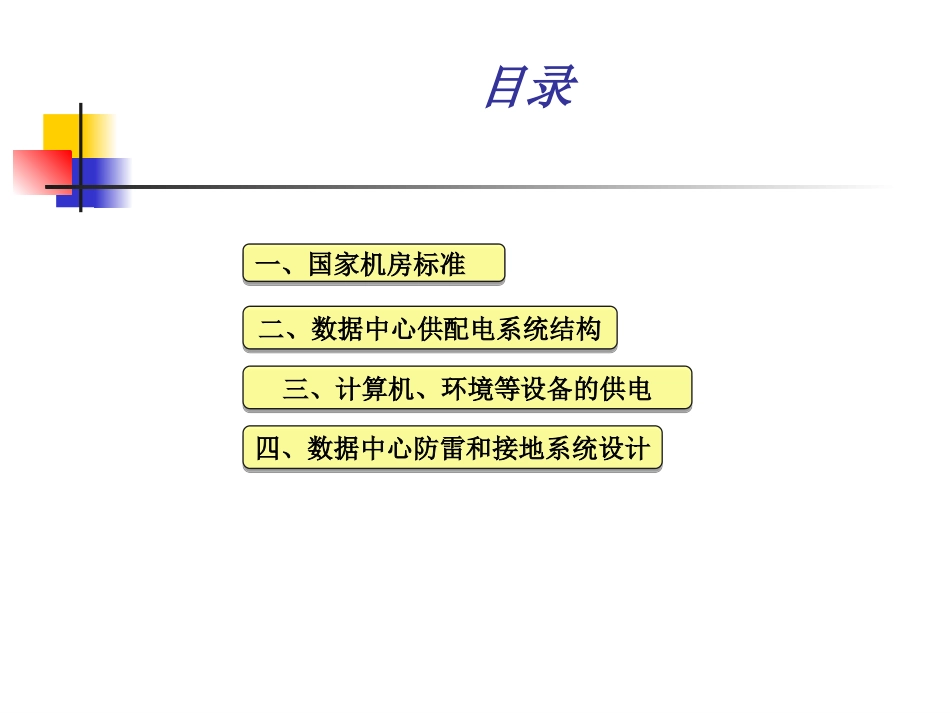

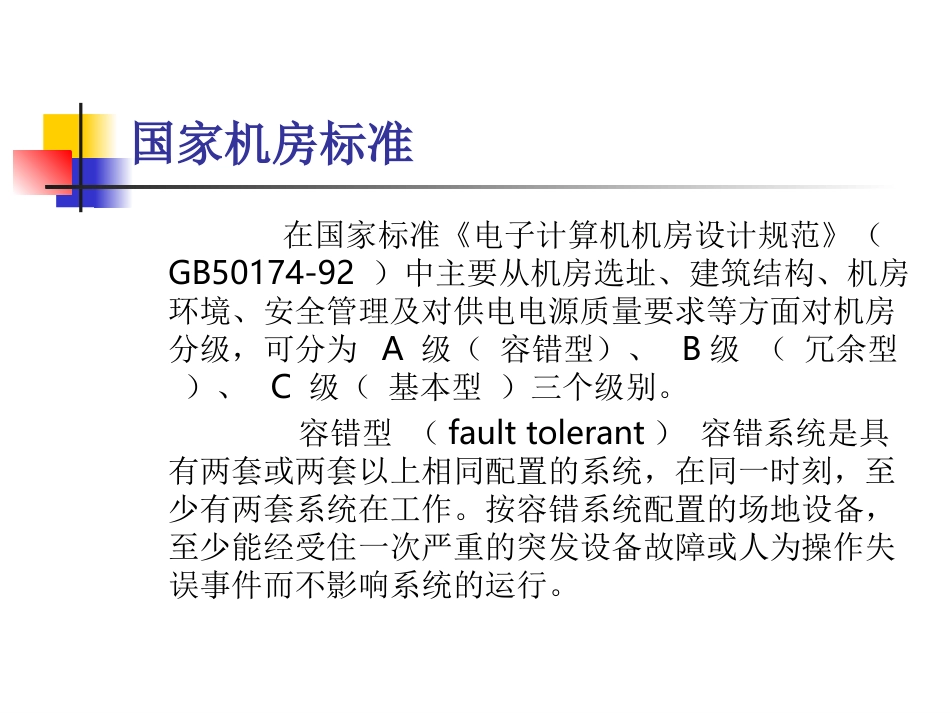

数据中心供配电体系结构目录一、国家机房标准一、国家机房标准二、数据中心供配电系统结构二、数据中心供配电系统结构三、计算机、环境等设备的供电三、计算机、环境等设备的供电四、数据中心防雷和接地系统设计四、数据中心防雷和接地系统设计国家机房标准在国家标准《电子计算机机房设计规范》（GB50174-92）中主要从机房选址、建筑结构、机房环境、安全管理及对供电电源质量要求等方面对机房分级，可分为A级（容错型）、B级（冗余型）、C级（基本型）三个级别。容错型（faulttolerant）容错系统是具有两套或两套以上相同配置的系统，在同一时刻，至少有两套系统在工作。按容错系统配置的场地设备，至少能经受住一次严重的突发设备故障或人为操作失误事件而不影响系统的运行。国家机房标准冗余型（redundance）冗余系统是通过重复配置系统的一些部件，当系统发生故障时，冗余配置的部件介入并承担故障部件的工作，由此减少系统的故障时间。基本型（basic）设备正常运行情况下，保证服务器和网络等服务运行不中断，不影响用户的使用。性能要求性能要求A级电子信息系统机房内的场地设施应按容错系统配置，在电子信息系统运行期间，场地设施不应因操作失误、设备故障、外电源中断、维护和检修而导致电子信息系统运行中断。B级电子信息系统机房内的场地设施应按冗余要求配置，在系统运行期间，场地设施在冗余能力范围内，不应因设备故障而导致电子信息系统运行中断。C级电子信息系统机房内的场地设施应按基本需求配置，在场地设施正常运行情况下，应保证电子信息系统运行不中断。唐山数据中心主机房的设计指标为国家B级机房标准。数据中心供配电系统介绍数据中心供配电系统概述一个完善的供配电系统是保证计算机设备、环境设备和辅助用电设备可靠运行的先决条件。为保证计算机系统安全可靠地运行,必须有一个可靠的交流电源和具有高抗干扰能力的供电系统。数据中心供配电系统包括主机房区的动力、照明、监控、服务器、网络、通讯设备等用电系统。按负荷性质包括了计算机设备负荷和辅助设备负荷，计算机设备和动力设备分开供电。数据中心供电系统保证了计算机系统运行的可靠性，保证计算机系统的设计寿命，保证信息安全的要求，保证计算机操作人员的工作环境。数据中心供配电系统情况数据中心主机房用电负荷为一级负荷，设计为“大楼双路市电+UPS不间断电源+柴油发电机”的供电方式，配电采用380V/200V、50Hz、三相五线电（零线和地线分开设置，且零地线之间电压小于1V）、TN-S接地方式的系统。配电柜的介绍各配电柜的介绍配电柜内部采用模块化设计，装配灵活，便于扩充。根据显示、指示需要，在配电柜盘面上安装智能电量监测仪表和红（C相）、绿（B相）、黄（A相）三色指示灯，可随时监测三相线电压、相电压、电流、功率因数、有功功率、无功功率等，供值班人员参考和记录。考虑到扩展，配电柜预留一定的备用开关及扩展空间，使整个供配电系统安全、优质、稳定、经济且维护简便。计算机设备的供电主机房计算机设备的供电主机房计算机设备包括计算机主机、服务器、存储、网络设备、通讯设备等，由于这些设备进行数据的实时处理与实时传递，关系重大，所以对电源的质量与可靠性的要求最高，属于一级负荷。主机房计算机设备机柜电源由配电室内的两台160KVAUPS设备组成的双机并联方式供电。最大限度满足机房计算机设备对供电电源质量的要求。环境设备的供电环境设备的供电数据中心环境设备主要包括空调系统、新风机系统、机房照明配电系统及市电辅助系统（市电插座等），也可称为是辅助动力设备。辅助动力设备直接关系到计算机设备、网络设备，通讯设备以及机房其他用电设备和工作人员正常工作和人身安全，所以要求配电系统安全可靠。照明系统的供电照明系统照明分类：机房照明除正常工作照明外，还包括应急照明（备用照明、疏散照明和安全照明）和值班照明。主机房照度大于500LX，应急照度大于50LX。当市电断开时，应急照明与正常照明自动切换。勒克司(lux,lx)照度的单位。等于1流明(lumen)的光通量(Luminousflux)均匀照在1平方米表面上所产生的照度。照明系统平面图消防系统的供电消防系...
