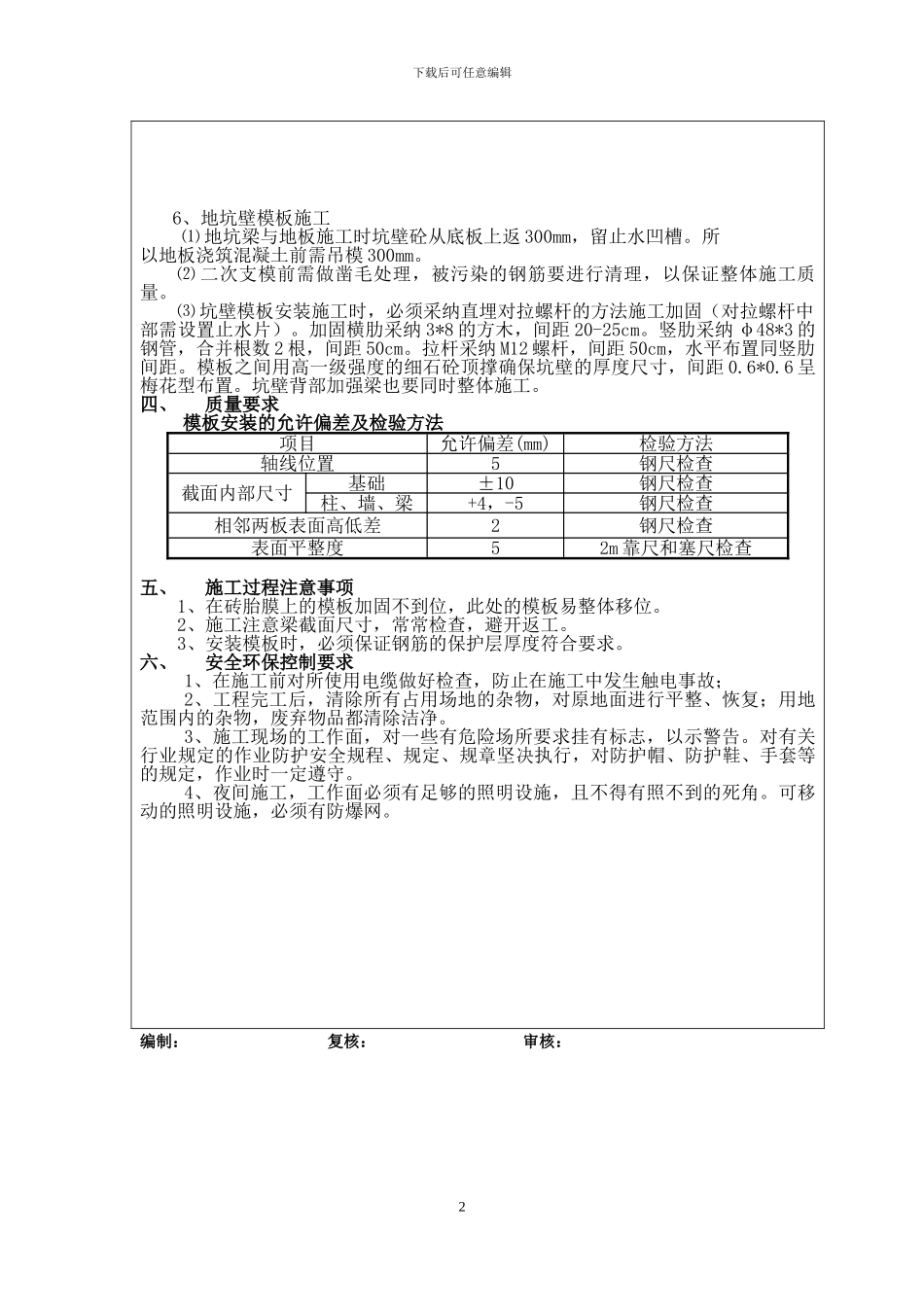

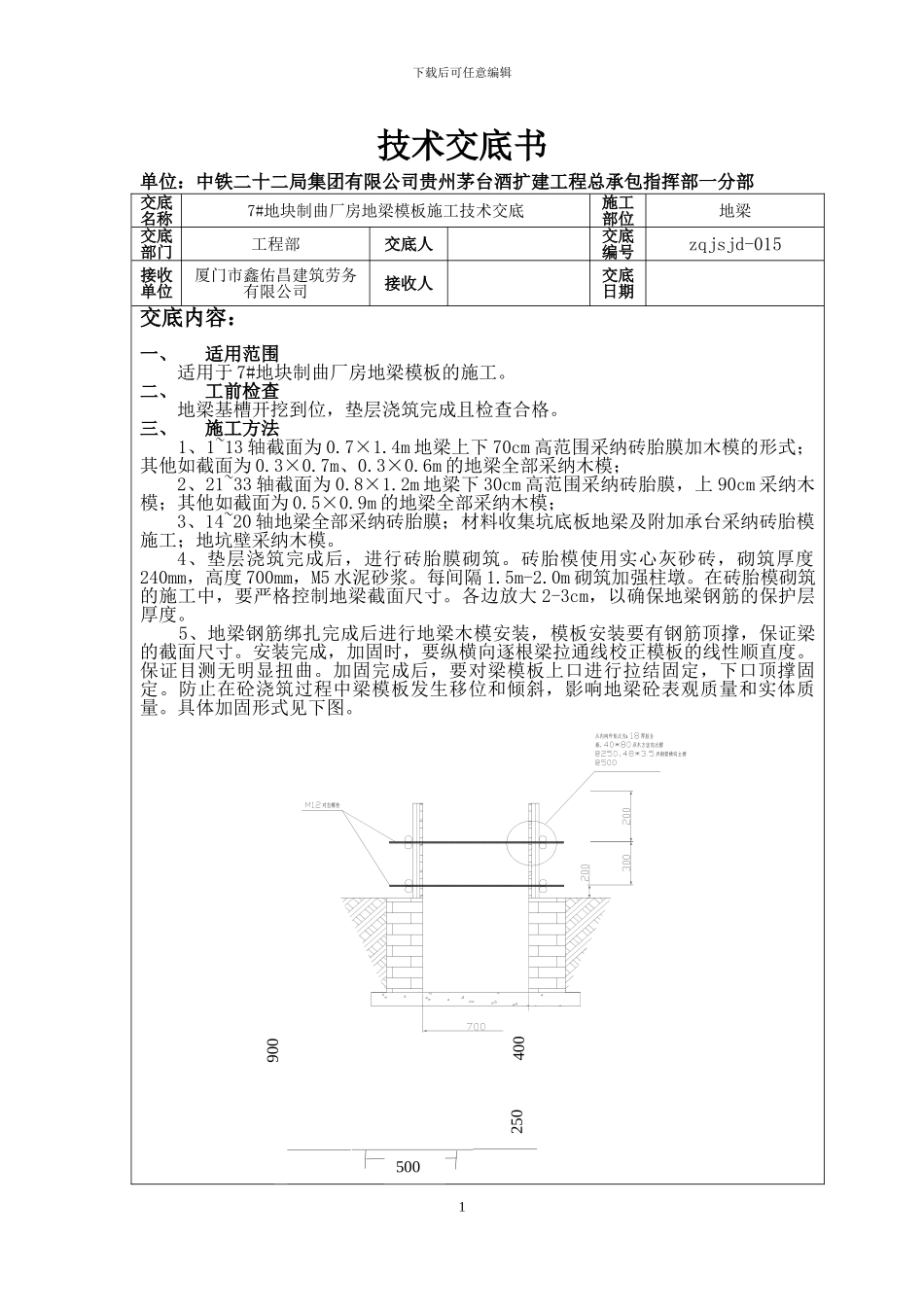

下载后可任意编辑技术交底书单位:中铁二十二局集团有限公司贵州茅台酒扩建工程总承包指挥部一分部交底名称7#地块制曲厂房地梁模板施工技术交底施工部位地梁交底部门工程部交底人交底编号zqjsjd-015接收单位厦门市鑫佑昌建筑劳务有限公司接收人交底日期交底内容: 一、适用范围适用于 7#地块制曲厂房地梁模板的施工。二、工前检查地梁基槽开挖到位,垫层浇筑完成且检查合格。三、施工方法 1、1~13 轴截面为 0.7×1.4m 地梁上下 70cm 高范围采纳砖胎膜加木模的形式;其他如截面为 0.3×0.7m、0.3×0.6m 的地梁全部采纳木模;2、21~33 轴截面为 0.8×1.2m 地梁下 30cm 高范围采纳砖胎膜,上 90cm 采纳木模;其他如截面为 0.5×0.9m 的地梁全部采纳木模;3、14~20 轴地梁全部采纳砖胎膜;材料收集坑底板地梁及附加承台采纳砖胎模施工;地坑壁采纳木模。4、垫层浇筑完成后,进行砖胎膜砌筑。砖胎模使用实心灰砂砖,砌筑厚度240mm,高度 700mm,M5 水泥砂浆。每间隔 1.5m-2.0m 砌筑加强柱墩。在砖胎模砌筑的施工中,要严格控制地梁截面尺寸。各边放大 2-3cm,以确保地梁钢筋的保护层厚度。 5、地梁钢筋绑扎完成后进行地梁木模安装,模板安装要有钢筋顶撑,保证梁的截面尺寸。安装完成,加固时,要纵横向逐根梁拉通线校正模板的线性顺直度。保证目测无明显扭曲。加固完成后,要对梁模板上口进行拉结固定,下口顶撑固定。防止在砼浇筑过程中梁模板发生移位和倾斜,影响地梁砼表观质量和实体质量。具体加固形式见下图。1400900250500下载后可任意编辑6、地坑壁模板施工 ⑴ 地坑梁与地板施工时坑壁砼从底板上返 300mm,留止水凹槽。所以地板浇筑混凝土前需吊模 300mm。⑵ 二次支模前需做凿毛处理,被污染的钢筋要进行清理,以保证整体施工质量。⑶ 坑壁模板安装施工时,必须采纳直埋对拉螺杆的方法施工加固(对拉螺杆中部需设置止水片)。加固横肋采纳 3*8 的方木,间距 20-25cm。竖肋采纳 φ48*3 的钢管,合并根数 2 根,间距 50cm。拉杆采纳 M12 螺杆,间距 50cm,水平布置同竖肋间距。模板之间用高一级强度的细石砼顶撑确保坑壁的厚度尺寸,间距 0.6*0.6 呈梅花型布置。坑壁背部加强梁也要同时整体施工。四、质量要求模板安装的允许偏差及检验方法项目允许偏差(mm)检验方法轴线位置5钢尺检查截面内部尺寸基础±10钢尺检查柱、墙、梁+4,-5钢尺检查相邻两板表面高低差2钢尺检查表面平整度52m 靠尺和塞尺检...
