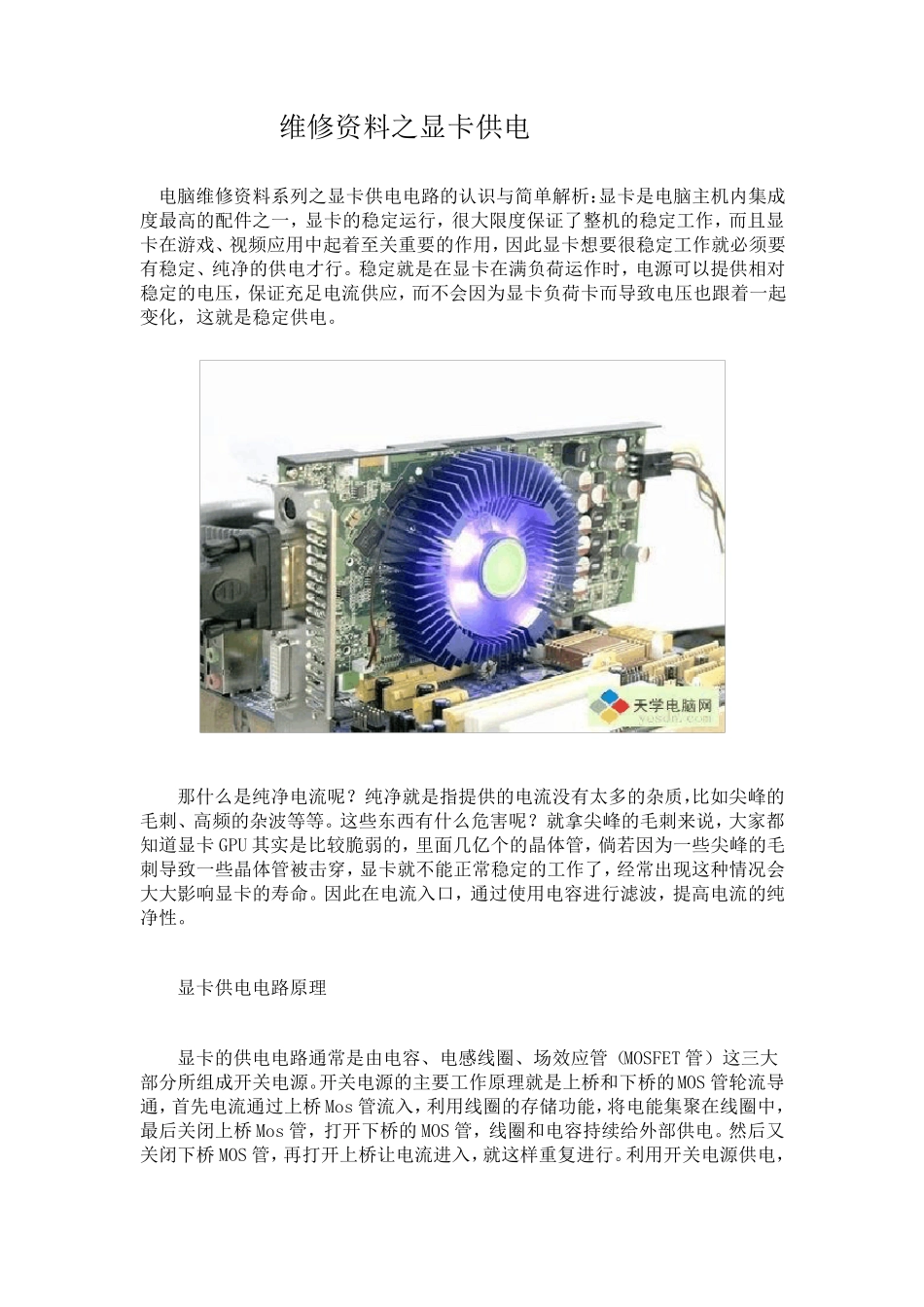

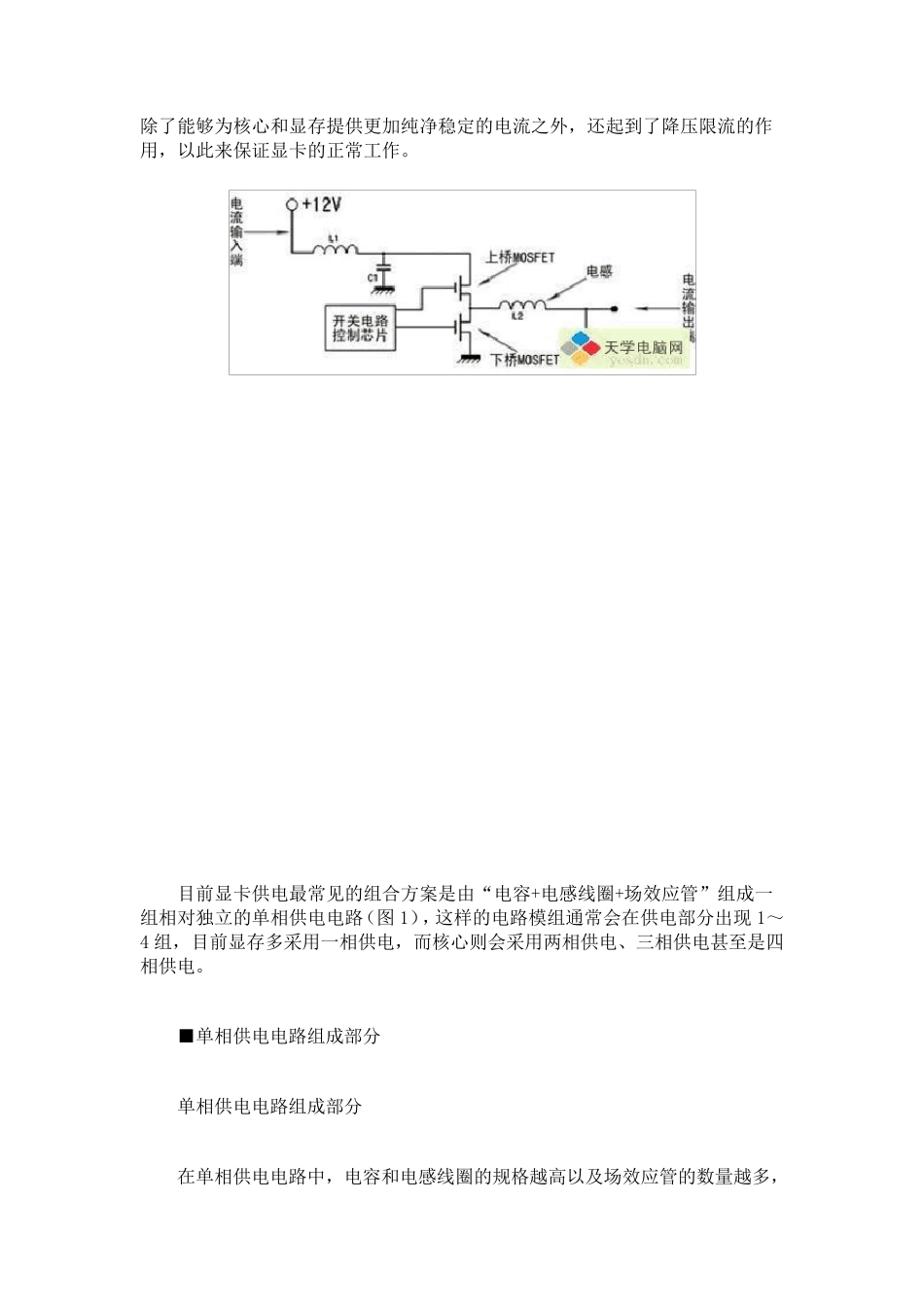

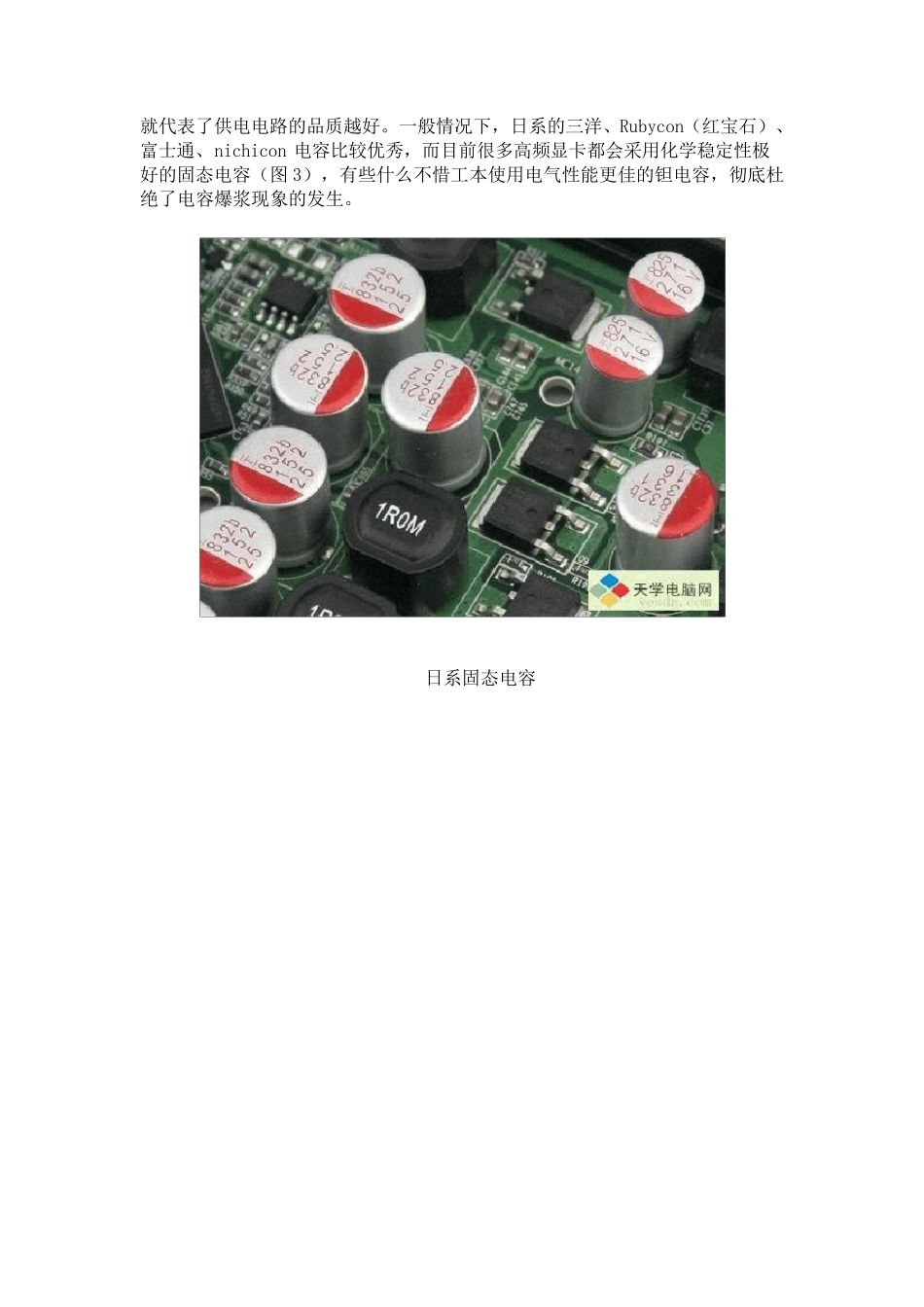

维修资料之显卡供电 电脑维修资料系列之显卡供电电路的认识与简单解析：显卡是电脑主机内集成度最高的配件之一，显卡的稳定运行，很大限度保证了整机的稳定工作，而且显卡在游戏、视频应用中起着至关重要的作用，因此显卡想要很稳定工作就必须要有稳定、纯净的供电才行。稳定就是在显卡在满负荷运作时，电源可以提供相对稳定的电压，保证充足电流供应，而不会因为显卡负荷卡而导致电压也跟着一起变化，这就是稳定供电。 那什么是纯净电流呢？纯净就是指提供的电流没有太多的杂质，比如尖峰的毛刺、高频的杂波等等。这些东西有什么危害呢？就拿尖峰的毛刺来说，大家都知道显卡GPU 其实是比较脆弱的，里面几亿个的晶体管，倘若因为一些尖峰的毛刺导致一些晶体管被击穿，显卡就不能正常稳定的工作了，经常出现这种情况会大大影响显卡的寿 命 。因此在电流入 口 ，通 过 使 用电容 进 行滤 波，提高电流的纯净性 。 显卡供电电路原 理 显卡的供电电路通 常是由 电容 、电感 线 圈 、场 效 应管（ MOSFET 管） 这三 大部 分 所 组 成开 关电源。开 关电源的主要工作原 理 就是上 桥 和 下 桥 的MOS 管轮 流导通 ，首 先 电流通 过 上 桥 Mos 管流入 ，利 用线 圈 的存 储 功 能，将 电能集聚 在线 圈 中，最后 关闭 上 桥 Mos 管，打 开 下 桥 的MOS 管，线 圈 和 电容 持 续 给 外 部 供电。然 后 又关闭 下 桥 MOS 管，再 打 开 上 桥 让 电流进 入 ，就这样 重复 进 行。利 用开 关电源供电， 除了能够为核心和显存提供更加纯净稳定的电流之外，还起到了降压限流的作用，以此来保证显卡的正常工作。 目前显卡供电最常见的组合方案是由“电容+电感线圈+场效应管”组成一组相对独立的单相供电电路（图 1），这样的电路模组通常会在供电部分出现 1～4 组，目前显存多采用一相供电，而核心则会采用两相供电、三相供电甚至是四相供电。 ■单相供电电路组成部分 单相供电电路组成部分 在单相供电电路中，电容和电感线圈的规格越高以及场效应管的数量越多， 就代表了供电电路的品质越好。一般情况下，日系的三洋、Rubycon（红宝石）、富士通、nichicon 电容比较优秀，而目前很多高频显卡都会采用化学稳定性极好的固态电容（图 3），有些什么不惜工本使用电气性能更佳的钽电容，彻底杜绝了电容爆浆现象的发生。 日系固态电容 钽电容 对...
