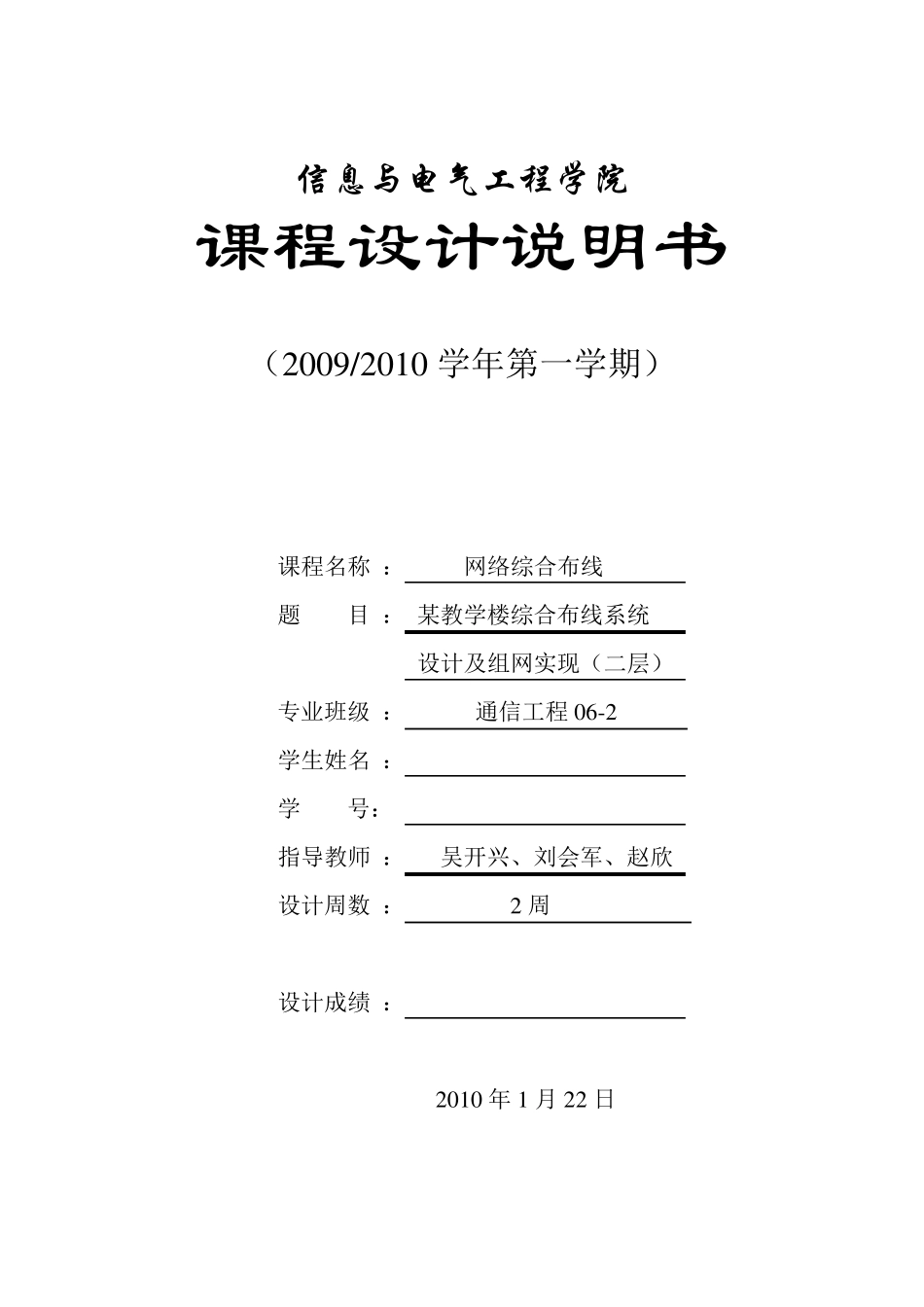

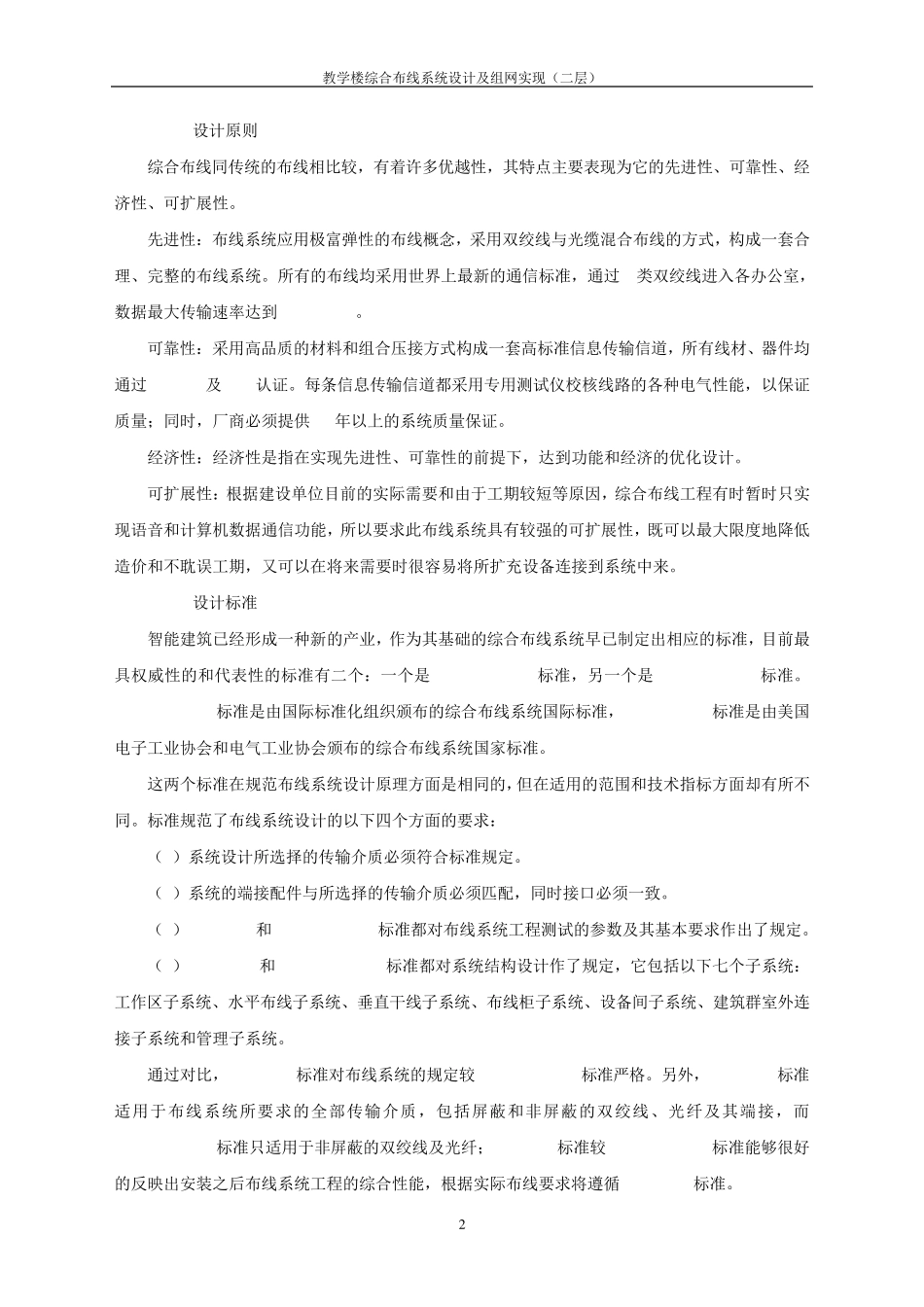

信息与电气工程学院 课程设计说明书 （2 0 0 9 /2 0 1 0 学年第一学期） 课程名称 ： 网络综合布线 题 目 ： 某教学楼综合布线系统 设计及组网实现（二层） 专业班级 ： 通信工程0 6 -2 学生姓名 ： 学 号： 指导教师 ： 吴开兴、刘会军、赵欣 设计周数 ： 2 周 设计成绩 ： 2 0 1 0 年1 月 2 2 日 教学楼综合布线系统设计及组网实现（二层） 1 1 、课程设计目的 当今世界已进入信息化时代，智能建筑是信息时代的产物。综合布线是智能建筑的中 枢神经，是智能化必备的基础设施，综合布线的发展与通信技术和计算机技术的发展密切相关，传统的布线系统采用不同的标准，这就造成了系统的不兼容、设备相关性差、工程协调难、灵活性差等缺点。而综合布线采用结构化布线系统（SCS），较好地解决了各类布线互不兼容的问题。随着计算机网络的发展，综合布线也在不断发展，它能支持语音、数据和视频等多个方面的应用。 通过本次课程设计，我们将达到以下设计目的： （1）掌握系统设计的原则、系统设计的步骤和过程； （2）掌握综合布线系统概念、熟悉网络数据传输介质、网络互联设备； （3）熟悉综合布线相关标准； （4）掌握各种信息插座的结构，能对其进行正确连接； （5）熟悉各种线缆连接器、配线架、电缆支撑硬件等连接、使用； （6）掌握网络综合布线系统的线槽规格和品种； （7）了解和掌握综合布线工程图的读图和制图，了解绘图软件； （8）掌握 RJ45 水晶头的需求量的计算，水平干线子系统所需电缆长度的计算； （9）能够按设计要求做出材料预算、工程计算； （10）熟悉网络综合布线工程中需要提交的技术文档的要求，学会书写和绘制网络拓扑图、 综合布线逻辑图、信息点分布图、配线架与信息点对照表、配线架与交换机端口对照表、交换机与设备间的连接表和光纤配线表等文档。 2、大楼布线系统的分析与设计 2.1大楼布线系统的设计任务 2.1.1设计目标 大楼建设的总目标是：以高性能综合布线系统支撑，建成一个包含多用途的办公自动化系统，能适应日益发展的现代化智能化楼宇。从而实现对大楼的电气、防火防盗、监控、计算机通信等全套实施按需控制，实现资源共享与外界信息交流。 设计范围包括整个大楼的办公区间和管理区间及其他公用区间，要求采用先进、成熟、可靠实用的结构化布线系统，将建筑物内的程控交换机系统、计算机网络系统统一布线，统一管理，使整个大楼成为能...
