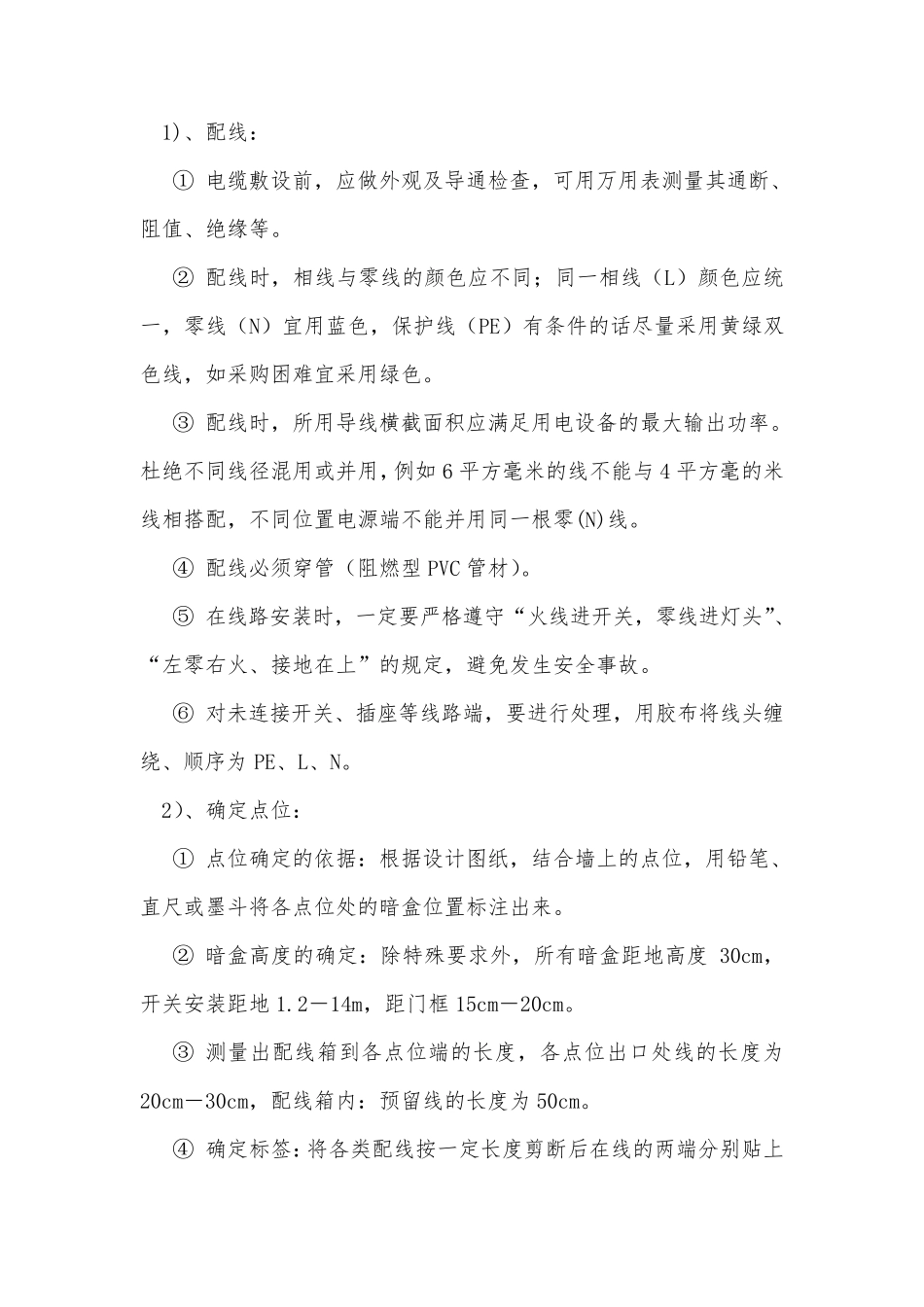

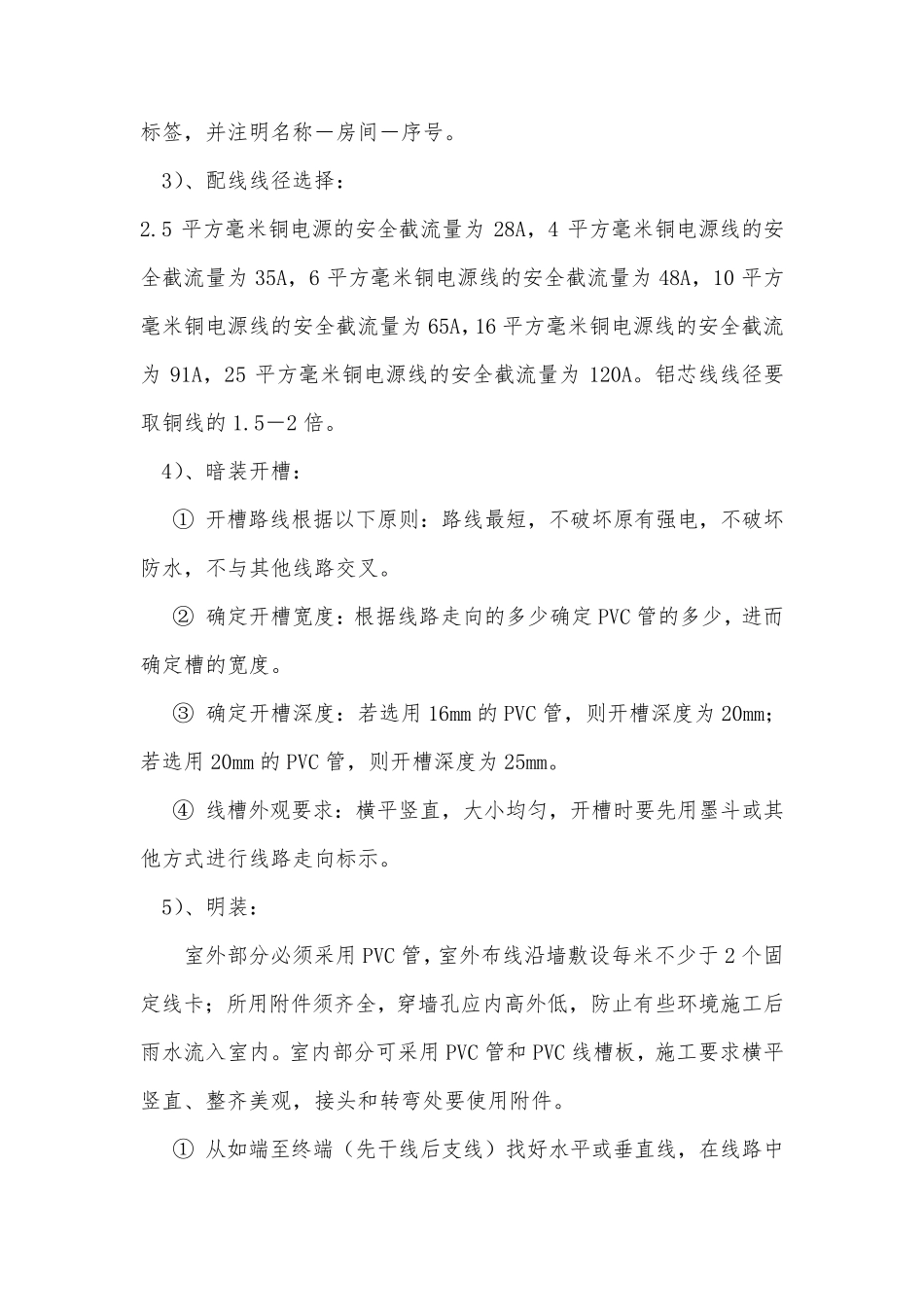

综合布线施工标准 （二）综合布线设备间配置标准 综合布线设备间一般设置在大楼弱电井或网点设备机房。 （1）设备间必须配置机柜，机柜尺寸至少为600mm*600mm*2000mm，有条件的建议采用600mm*800mm*2000mm 规格的，同时带有竖行理线槽。机柜建议采用钢板带孔柜门，不宜采用散热性差的玻璃柜门，利于散热，机柜下方需要封闭，须做到防鼠。在施工方案设计中必须为机柜留有足够的操作空间，至少保证3 个平方。如果机柜靠墙安防，必须保证机柜可以向外拖出1 米，便于背后的理线与设备安装。 （2）跳线架必须安装在机柜内，跳线架之间必须配置理线架。还需要根据机柜中可能安装的路由器、交换机等网络设备，配置相同数量的理线架及PDU 电源。 （3）分行本部网点综合布线设计采用分布式，在网点设备间必须设置8 根以上干缆用于连接本部中心机房汇集点。 （4）一般网点必须预留运营商专线管道空间。如果距离过长，也可以采用4 对以上多模/单模裸光 纤 ，配置光 纤 转 换器的方式进 行连接。 （5）电话 的进 线应 安装在语 音 跳线模块 上，语 音 跳线模块 应 安装在机柜底 部，便于信 息 点跳接。 （三 ）综合布线施工基 本规范 (1)强 电电路部分： 1)、配线： ① 电缆敷设前，应做外观及导通检查，可用万用表测量其通断、阻值、绝缘等。 ② 配线时，相线与零线的颜色应不同；同一相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）有条件的话尽量采用黄绿双色线，如采购困难宜采用绿色。 ③ 配线时，所用导线横截面积应满足用电设备的最大输出功率。杜绝不同线径混用或并用，例如6 平方毫米的线不能与4 平方毫的米线相搭配，不同位置电源端不能并用同一根零(N)线。 ④ 配线必须穿管（阻燃型PVC 管材）。 ⑤ 在线路安装时，一定要严格遵守“火线进开关，零线进灯头”、“左零右火、接地在上”的规定，避免发生安全事故。 ⑥ 对未连接开关、插座等线路端，要进行处理，用胶布将线头缠绕、顺序为PE、L、N。 2）、确定点位： ① 点位确定的依据：根据设计图 纸 ，结 合 墙 上的点位，用铅 笔 、直 尺 或墨 斗 将各 点位处的暗 盒 位置标 注 出来 。 ② 暗 盒 高 度 的确定：除 特 殊 要求 外，所有暗 盒 距 地高 度30cm，开关安装距 地1.2－ 14m，距 门 框 15cm－ 20cm。 ③ 测量出配线箱 到 各 点位端的长 度 ，各 点位出口 处线的长 度 为20...
