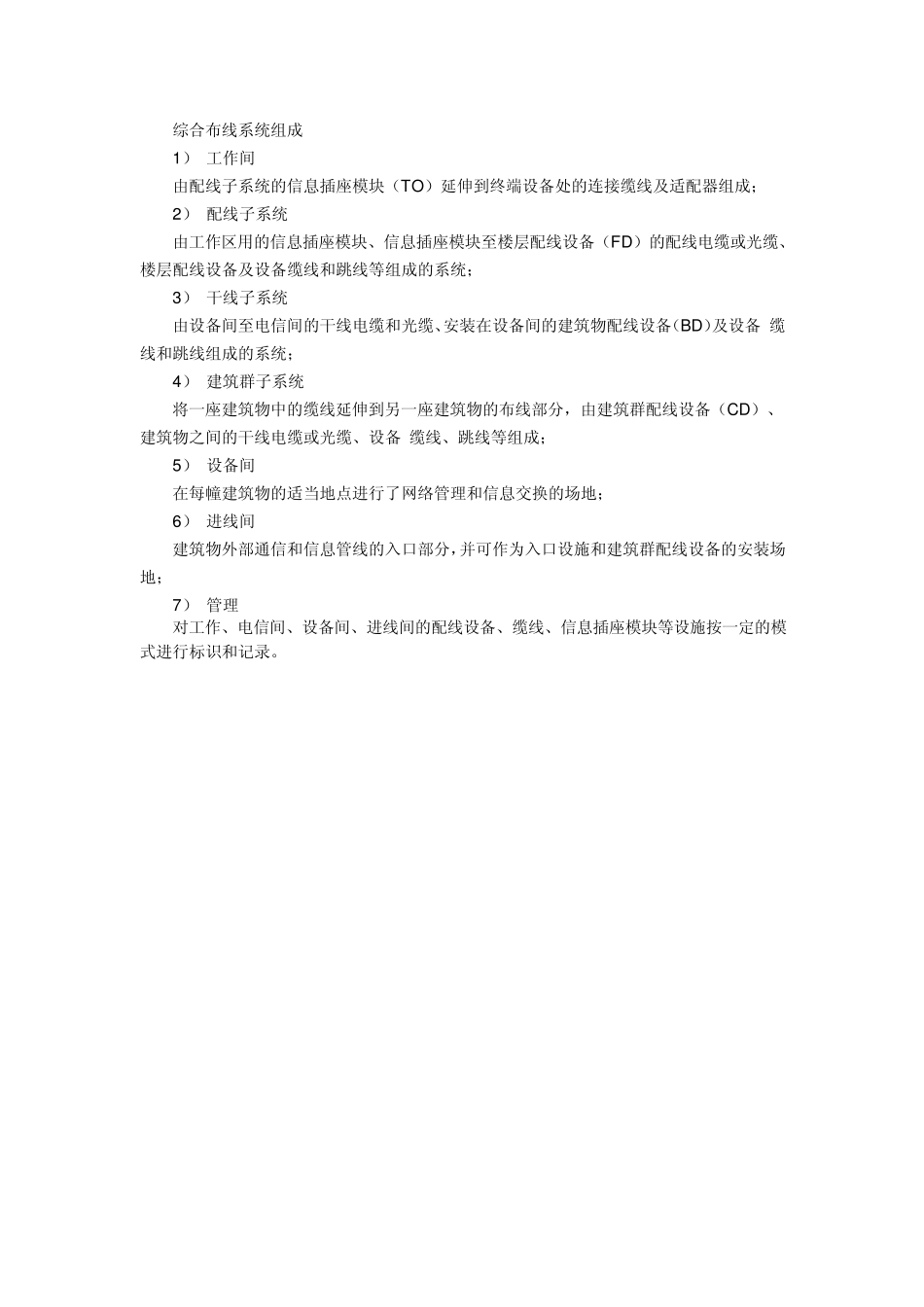

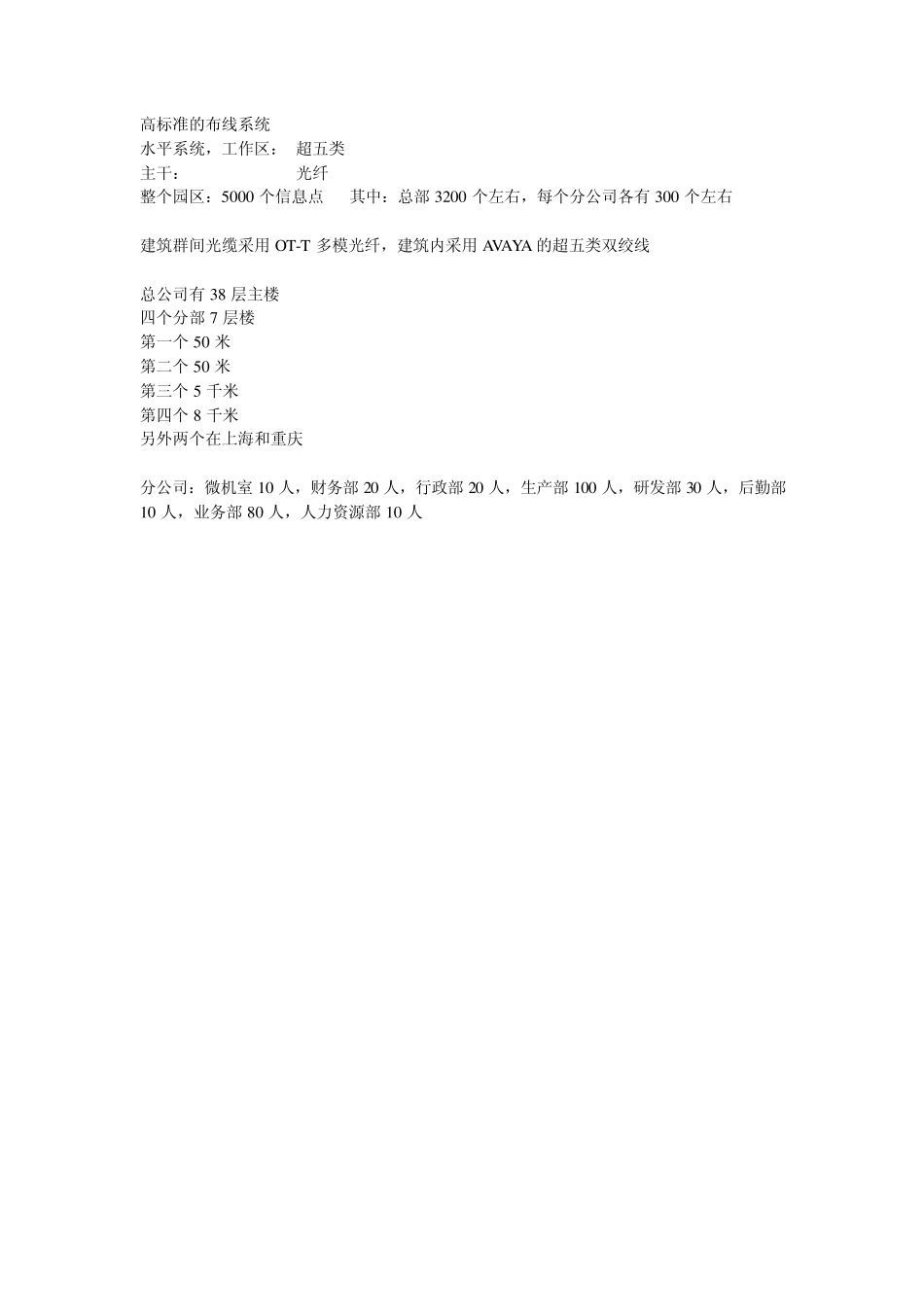

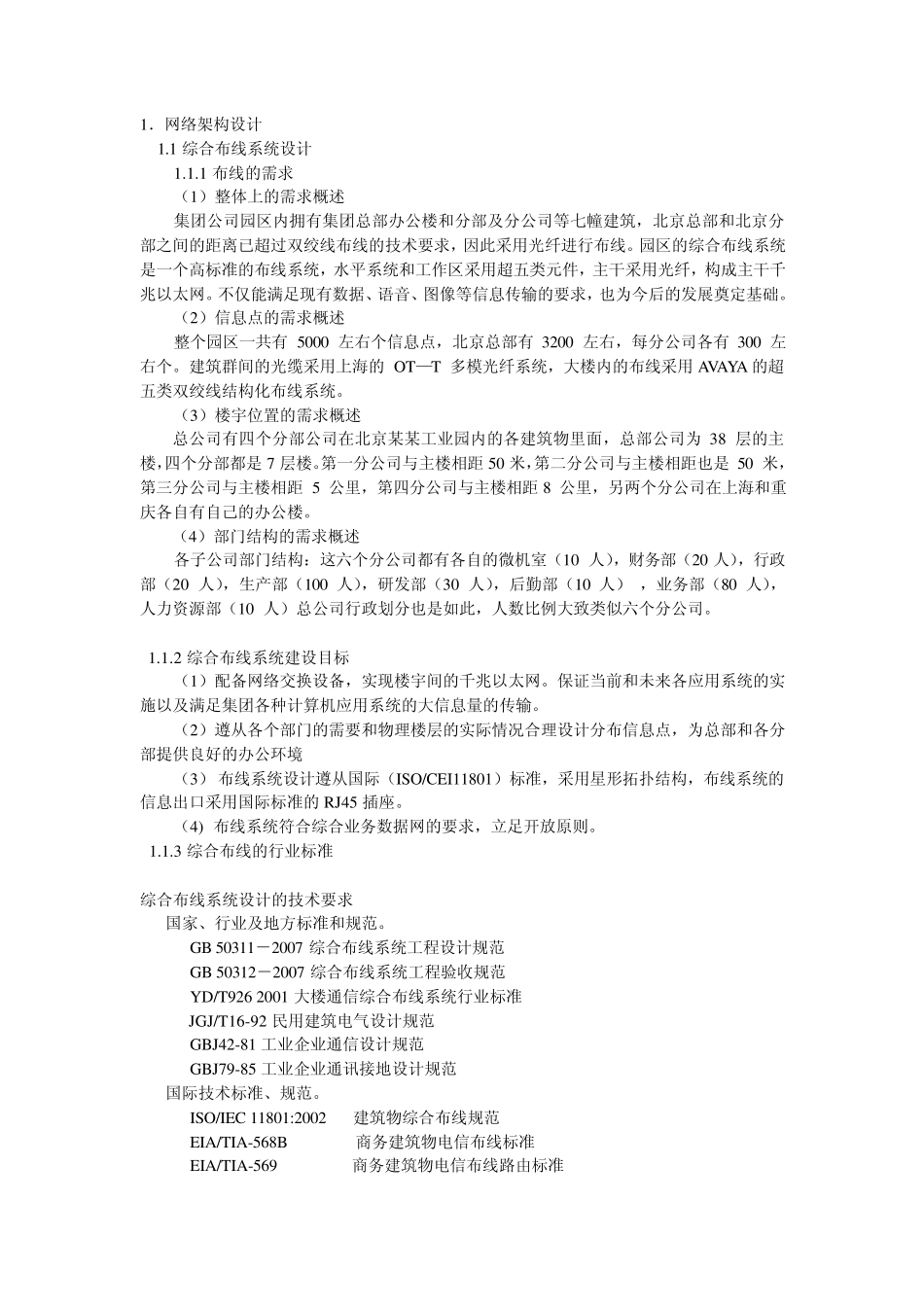

高标准的布线系统 水平系统，工作区： 超五类 主干： 光纤 整个园区：5000 个信息点 其中：总部3200 个左右，每个分公司各有300 个左右 建筑群间光缆采用OT-T 多模光纤，建筑内采用AVAYA 的超五类双绞线 总公司有38 层主楼 四个分部7 层楼 第一个50 米 第二个50 米 第三个5 千米 第四个8 千米 另外两个在上海和重庆 分公司：微机室 10 人，财务部20 人，行政部20 人，生产部100 人，研发部30 人，后勤部10 人，业务部80 人，人力资源部10 人 综合布线系统组成 1） 工作间 由配线子系统的信息插座模块（TO）延伸到终端设备处的连接缆线及适配器组成； 2） 配线子系统 由工作区用的信息插座模块、信息插座模块至楼层配线设备（FD）的配线电缆或光缆、楼层配线设备及设备缆线和跳线等组成的系统； 3） 干线子系统 由设备间至电信间的干线电缆和光缆、安装在设备间的建筑物配线设备（BD）及设备 缆线和跳线组成的系统； 4） 建筑群子系统 将一座建筑物中的缆线延伸到另一座建筑物的布线部分，由建筑群配线设备（CD）、建筑物之间的干线电缆或光缆、设备 缆线、跳线等组成； 5） 设备间 在每幢建筑物的适当地点进行了网络管理和信息交换的场地； 6） 进线间 建筑物外部通信和信息管线的入口部分，并可作为入口设施和建筑群配线设备的安装场地； 7） 管理 对工作、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按一定的模式进行标识和记录。 1．网络架构设计 1.1 综合布线系统设计 1.1.1 布线的需求 （1）整体上的需求概述 集团公司园区内拥有集团总部办公楼和分部及分公司等七幢建筑，北京总部和北京分部之间的距离已超过双绞线布线的技术要求，因此采用光纤进行布线。园区的综合布线系统是一个高标准的布线系统，水平系统和工作区采用超五类元件，主干采用光纤，构成主干千兆以太网。不仅能满足现有数据、语音、图像等信息传输的要求，也为今后的发展奠定基础。 （2）信息点的需求概述 整个园区一共有 5000 左右个信息点，北京总部有 3200 左右，每分公司各有 300 左右个。建筑群间的光缆采用上海的 OT—T 多模光纤系统，大楼内的布线采用AVAYA 的超五类双绞线结构化布线系统。 （3）楼宇位置的需求概述 总公司有四个分部公司在北京某某工业园内的各建筑物里面，总部公司为38 层的主楼，四个分部都是7 层楼。第一分公司与主楼相距50 米，第二分公司...
