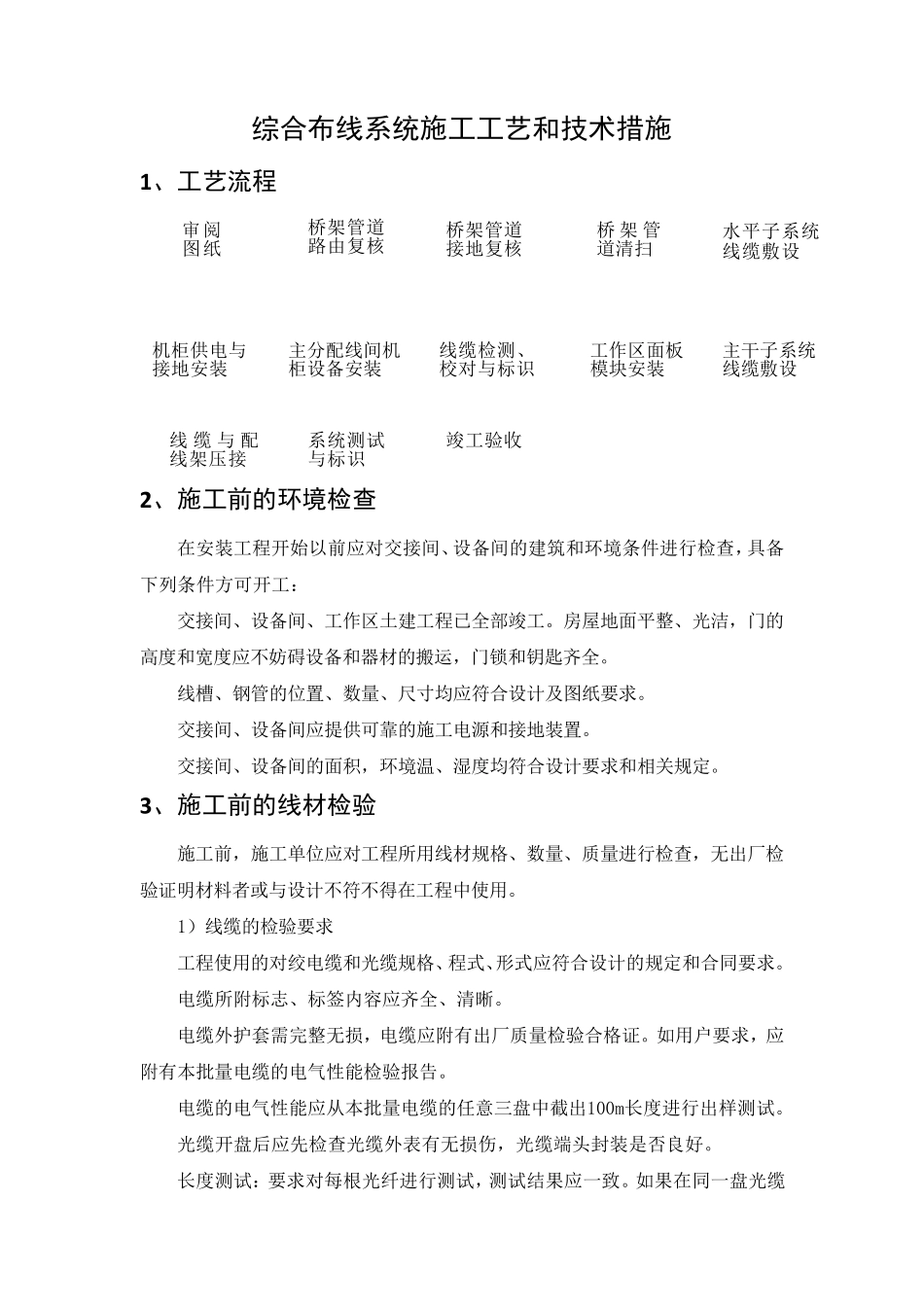

综合布线系统施工工艺和技术措施 1、工艺流程 2、施工前的环境检查 在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查，具备下列条件方可开工： 交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。 线槽、钢管的位置、数量、尺寸均应符合设计及图纸要求。 交接间、设备间应提供可靠的施工电源和接地装置。 交接间、设备间的面积，环境温、湿度均符合设计要求和相关规定。 3、施工前的线材检验 施工前，施工单位应对工程所用线材规格、数量、质量进行检查，无出厂检验证明材料者或与设计不符不得在工程中使用。 1）线缆的检验要求 工程使用的对绞电缆和光缆规格、程式、形式应符合设计的规定和合同要求。 电缆所附标志、标签内容应齐全、清晰。 电缆外护套需完整无损，电缆应附有出厂质量检验合格证。如用户要求，应附有本批量电缆的电气性能检验报告。 电缆的电气性能应从本批量电缆的任意三盘中截出100m长度进行出样测试。 光缆开盘后应先检查光缆外表有无损伤 ，光缆端 头 封 装是 否 良 好 。 长度测试：要求对每 根 光纤 进行测试，测试结 果 应一 致 。如果 在同一 盘光缆桥 架 管道路 由 复 核 线 缆 与 配线架 压 接 主 分 配 线间机柜 设备安装 工作区面板模 块 安装 水 平子 系 统 线缆敷 设 桥 架 管道 接地复 核 线缆检测、校 对与标识 竣工验收 机 柜 供电与接地安装 系 统 测试与标识 审 阅图纸 主 干 子 系 统 线缆敷 设 桥 架 管道 清扫 中，光纤长度差异较大，则应从另一端进行测试或做通光检查以判定是否有断纤现象存在。 2）接插件的检验要求 接线排和信息插座及其他接插件的塑料材质应具有阻燃性。 光纤插座的连接器使用型号和数量、位置应与设计相符。 光纤插座面板应有发射(TX)和接收(RX)明显标志。 3）配线设备的使用应符合下列规定 电缆交接设备的型号、规格应符合设计要求。 光、电缆交接设备的编排及标志名称应与设计相符。各类标志名称应统一，标志位置正确、清晰。 有关对绞电缆电气性能、机械特性、光缆传输性能及接插件的具体技术指标和要求，应符合设计规范。 4 、设备安装 机架安装 机架上的各种零件不得脱落或碰坏。漆面如有脱落应予以补漆，各种标志完整清晰。 机架的安装应牢固，应按施工图的防震要求进行加固。 安...
