综合布线系统检测作业指导书(FLUKE仪器)VIP免费

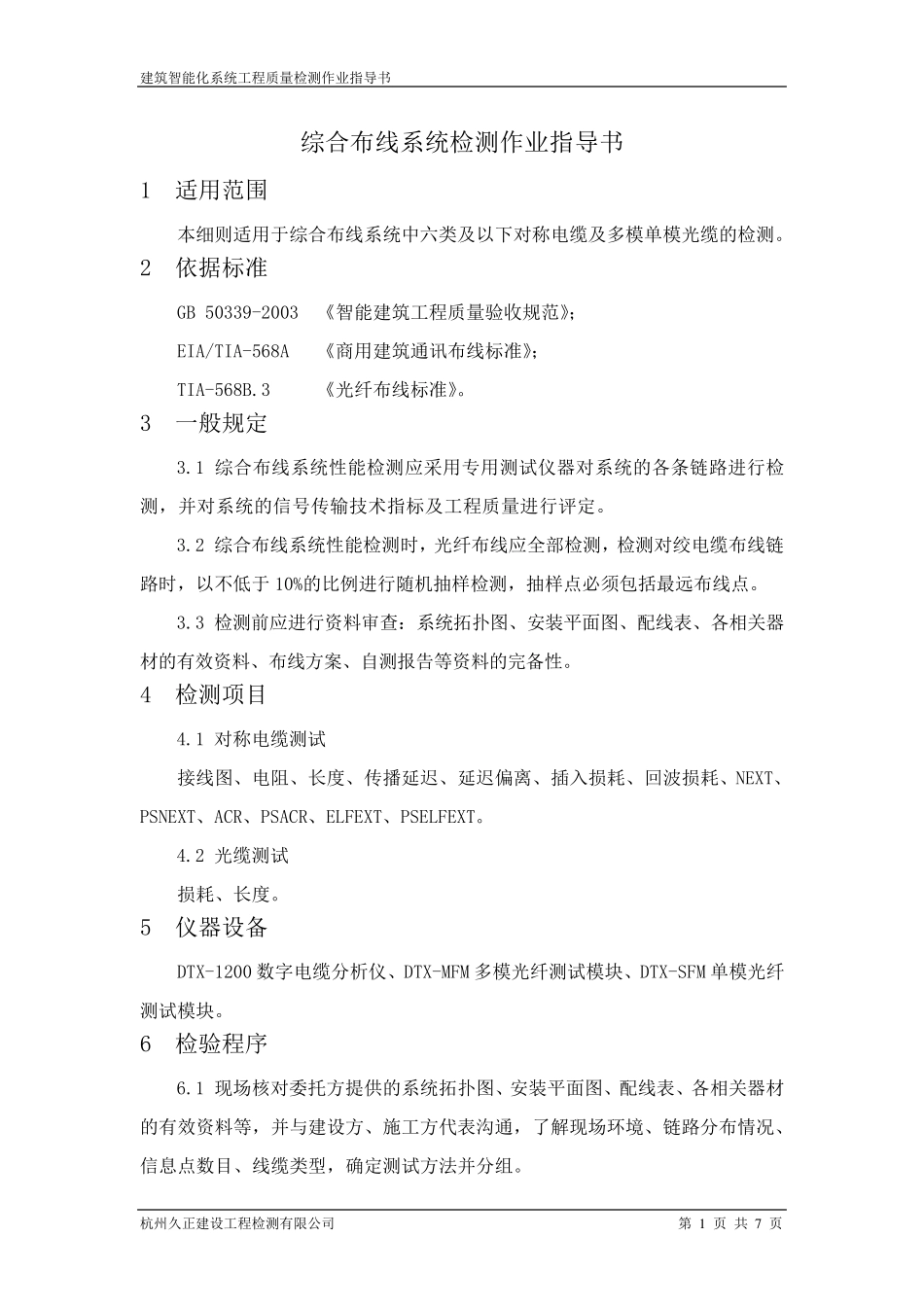

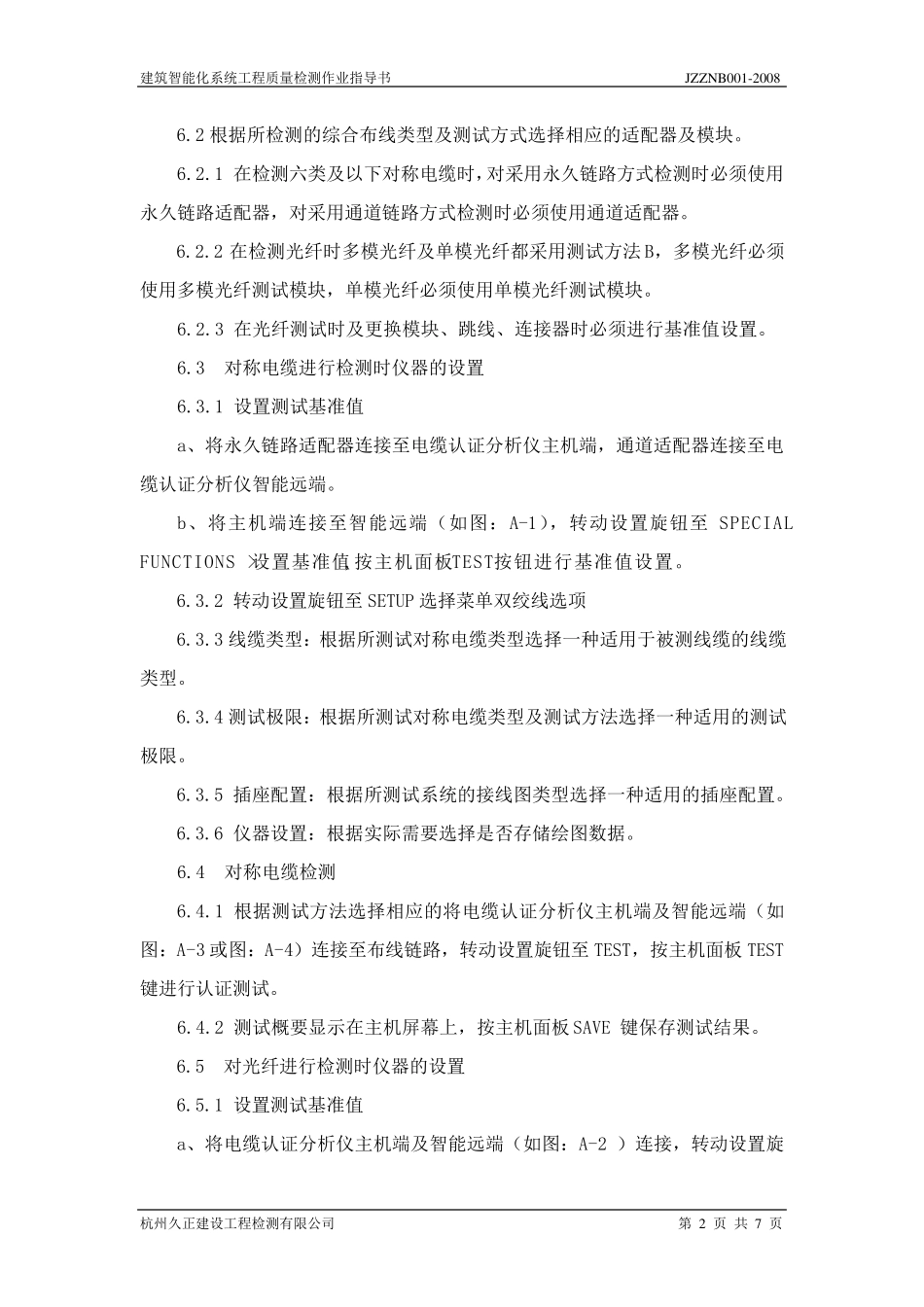

建筑智能化系统工程质量检测作业指导书 杭州久正建设工程检测有限公司 第 1 页 共 7 页 综合布线系统检测作业指导书 1 适用范围 本细则适用于综合布线系统中六类及以下对称电缆及多模单模光缆的检测。 2 依据标准 GB 50339-2003 《智能建筑工程质量验收规范》； EIA/TIA-568A 《商用建筑通讯布线标准》； TIA-568B.3 《光纤布线标准》。 3 一般规定 3.1 综合布线系统性能检测应采用专用测试仪器对系统的各条链路进行检测，并对系统的信号传输技术指标及工程质量进行评定。 3.2 综合布线系统性能检测时，光纤布线应全部检测，检测对绞电缆布线链路时，以不低于10%的比例进行随机抽样检测，抽样点必须包括最远布线点。 3.3 检测前应进行资料审查：系统拓扑图、安装平面图、配线表、各相关器材的有效资料、布线方案、自测报告等资料的完备性。 4 检测项目 4.1 对称电缆测试 接线图、电阻、长度、传播延迟、延迟偏离、插入损耗、回波 损耗、NEXT、PSNEXT、ACR、PSACR、ELFEXT、PSELFEXT。 4.2 光缆测试 损耗、长度。 5 仪器设备 DTX-1200 数 字 电缆分 析 仪、DTX-MFM 多模光纤测试模块 、DTX-SFM 单模光纤测试模块 。 6 检验程序 6.1 现 场 核 对委 托 方提 供 的系统拓扑图、安装平面图、配线表、各相关器材的有效资料等，并与 建设方、施 工方代 表沟 通，了 解 现 场 环 境 、链路分 布情 况 、信息 点数 目、线缆类型 ，确 定测试方法 并分 组 。 建筑智能化系统工程质量检测作业指导书 JZZNB001-2008 杭州久正建设工程检测有限公司 第 2 页 共 7 页 6.2 根据所检测的综合布线类型及测试方式选择相应的适配器及模块。 6.2.1 在检测六类及以下对称电缆时，对采用永久链路方式检测时必须使用永久链路适配器，对采用通道链路方式检测时必须使用通道适配器。 6.2.2 在检测光纤时多模光纤及单模光纤都采用测试方法B，多模光纤必须使用多模光纤测试模块，单模光纤必须使用单模光纤测试模块。 6.2.3 在光纤测试时及更换模块、跳线、连接器时必须进行基准值设置。 6.3 对称电缆进行检测时仪器的设置 6.3.1 设置测试基准值 a、将永久链路适配器连接至电缆认证分析仪主机端，通道适配器连接至电缆认证分析仪智能远端。 b、将主机端连接至智能远端（如图：A-1），转动设置旋钮至 SPECIAL FUNCTIONS > 设置基准值,按主机面板TEST按钮进行基准值...
