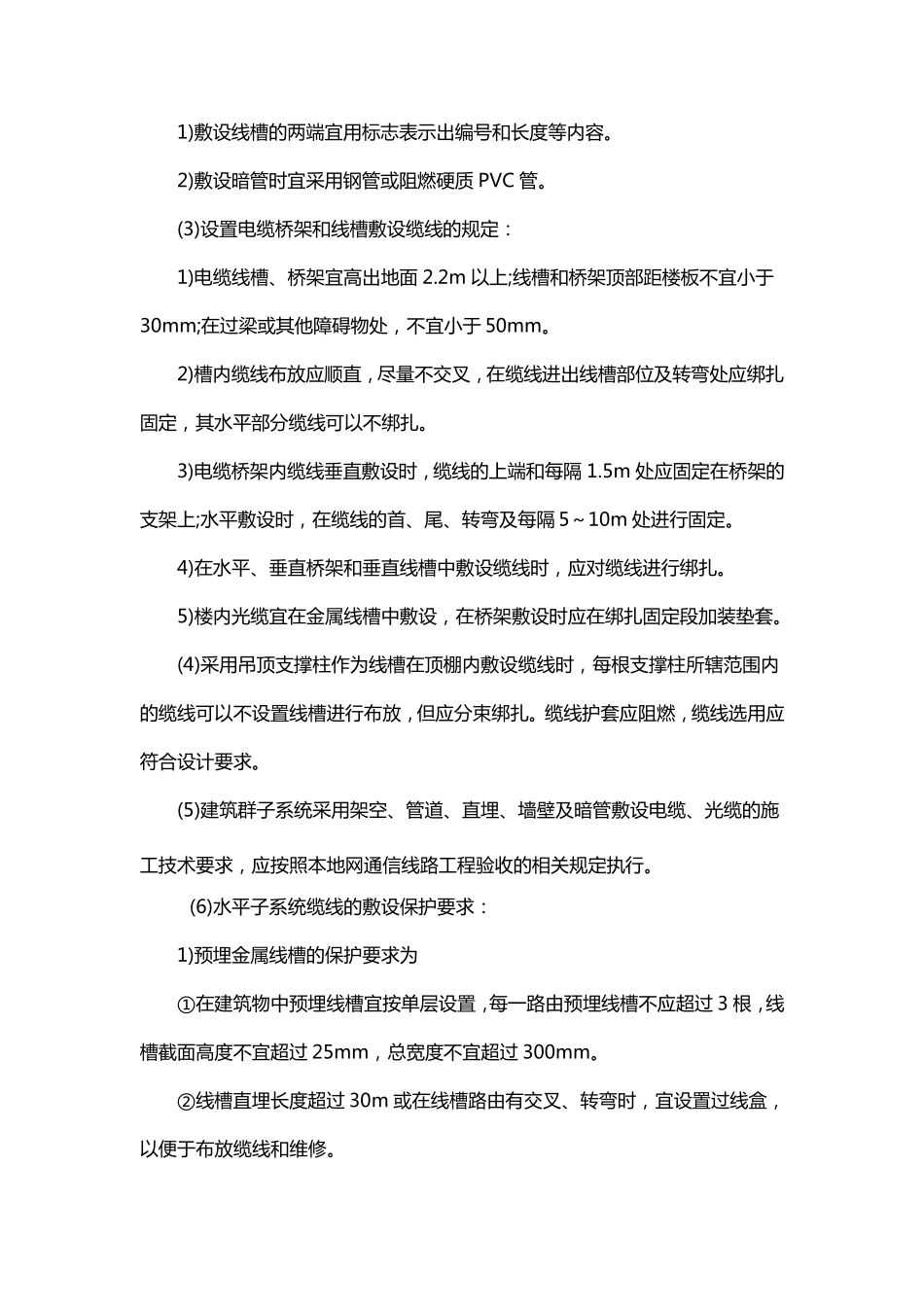

综合布线系统验收标准四、缆线的敷设与保护方式检查(1)缆线敷设的规定1)缆线的型号、规格应与设计规定相符。2)缆线的布放应自然平直，不得产生扭绞、打圈、接头等现象，不应受外力的挤压和损伤。3)缆线两端应贴有标签，应标明编号，标签书写应清晰、端正、正确，标签应选用不易损坏的材料。4)缆线终接后应有余量。交接间、设备间对绞电缆预留长度宜为 0.5～1.0m，工作区宜为 10～30mm;光缆布放宜留长度为3～5m，有特殊要求的应按设计要求预留长度。5)缆线的弯曲半径应符合下列规定①非屏蔽 4对双绞线电缆的弯曲半径应至少为电缆外径的 4倍。②屏蔽 4对双绞线电缆的弯曲半径应至少为电缆外径的 6～10倍。③主干对绞电缆的弯曲半径应至少为电缆外径的 10倍。④光缆的弯曲半径应至少为光缆外径的 15倍。●电源线、综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求和相关规定。●建筑物内电缆、光缆暗管的敷设与其他管线的最小净距应符合相关规定。●在暗管或线槽中缆线敷设完毕后，宜在信道两端口的出口处用填充材料进行封堵。(2)预埋线槽和暗管敷设缆线的规定：1)敷设线槽的两端宜用标志表示出编号和长度等内容。2)敷设暗管时宜采用钢管或阻燃硬质 PVC 管。(3)设置电缆桥架和线槽敷设缆线的规定：1)电缆线槽、桥架宜高出地面 2.2m 以上;线槽和桥架顶部距楼板不宜小于30mm;在过梁或其他障碍物处，不宜小于 50mm。2)槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位及转弯处应绑扎固定，其水平部分缆线可以不绑扎。3)电缆桥架内缆线垂直敷设时，缆线的上端和每隔 1.5m 处应固定在桥架的支架上;水平敷设时，在缆线的首、尾、转弯及每隔 5～10m 处进行固定。4)在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。5)楼内光缆宜在金属线槽中敷设，在桥架敷设时应在绑扎固定段加装垫套。(4)采用吊顶支撑柱作为线槽在顶棚内敷设缆线时，每根支撑柱所辖范围内的缆线可以不设置线槽进行布放，但应分束绑扎。缆线护套应阻燃，缆线选用应符合设计要求。(5)建筑群子系 统 采用架空 、管道 、直埋 、墙 壁 及暗管敷设电缆、光缆的施工 技 术 要求，应按 照 本 地网 通 信 线路 工 程 验 收 的相 关 规定执 行。(6)水平子系 统 缆线的敷设保 护要求：1)预 埋 金属线槽的保 护要求为①在建筑物中预 埋 线槽宜按 单层设置，每一路 由预 埋 线槽不应超过 3 根，线槽截面高度不宜超过...
