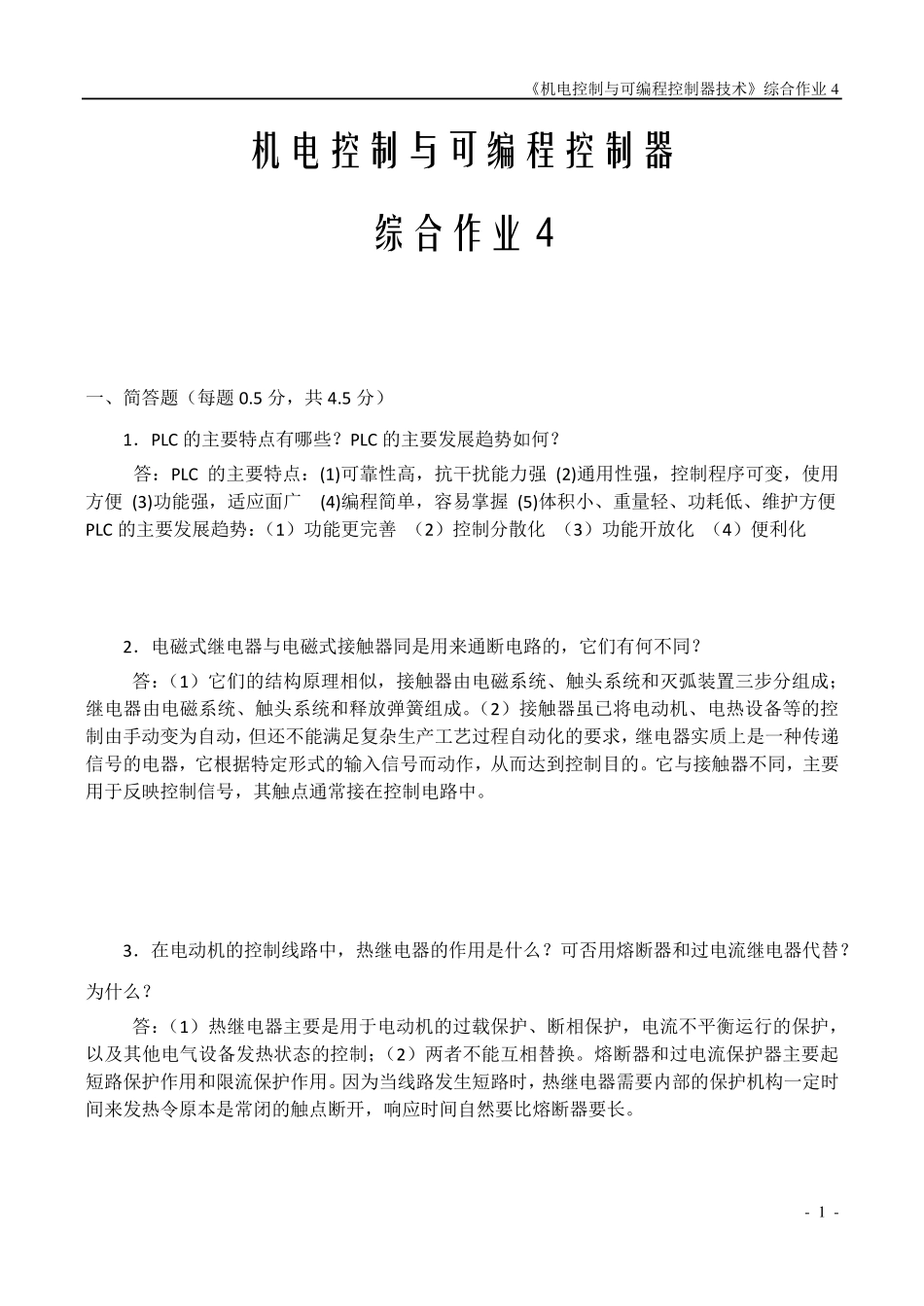

《机电控制与可编程控制器技术》综合作业4 - 1 - 机电控制与可编程控制器 综合作业 4 一、简答题（每题 0.5 分，共 4.5 分） 1．PLC 的主要特点有哪些？PLC 的主要发展趋势如何？ 答：PLC 的主要特点：(1)可靠性高，抗干扰能力强 (2)通用性强，控制程序可变，使用方便 (3)功能强，适应面广 (4)编程简单，容易掌握 (5)体积小、重量轻、功耗低、维护方便 PLC 的主要发展趋势：（1）功能更完善 （2）控制分散化 （3）功能开放化 （4）便利化 2．电磁式继电器与电磁式接触器同是用来通断电路的，它们有何不同？ 答：（1）它们的结构原理相似，接触器由电磁系统、触头系统和灭弧装置三步分组成；继电器由电磁系统、触头系统和释放弹簧组成。（2）接触器虽已将电动机、电热设备等的控制由手动变为自动，但还不能满足复杂生产工艺过程自动化的要求，继电器实质上是一种传递信号的电器，它根据特定形式的输入信号而动作，从而达到控制目的。它与接触器不同，主要用于反映控制信号，其触点通常接在控制电路中。 3．在电动机的控制线路中，热继电器的作用是什么？可否用熔断器和过电流继电器代替？为什么？ 答：（1）热继电器主要是用于电动机的过载保护、断相保护，电流不平衡运行的保护，以及其他电气设备发热状态的控制；（2）两者不能互相替换。熔断器和过电流保护器主要起短路保护作用和限流保护作用。因为当线路发生短路时，热继电器需要内部的保护机构一定时间来发热令原本是常闭的触点断开，响应时间自然要比熔断器要长。 《机电控制与可编程控制器技术》综合作业4 - 2 - 4．机电设备电器控制线路的表示方法有几种？各有何用途？ 答：（1）电气控制线路的表示方法有：电气原理图、电气设备安装图和 电气设备接线图。 （2）电气原理图用来表示电器控制线路的工作原理图、以及各电气元件的作用和相互关系；电气设备安装图用来表示各种电器在生产设备和电器控制柜中的实际安装位置；电气设备接线图用来表示各电气元件之间实际接线情况，它为电气元件的配线、检修和施工提供了方便，实际工作时与电气原理图配合使用。 5．传统继电器接触器控制系统和可编程控制系统有何区别？ 答：传统继电器接触器控制系统为“硬接线”程序控制系统，通过修改控制器件和接线来改变控制功能；可编程控制系统为“软接线”程序控制系统，通过修改 PLC 程序并改动少量接线端子来改变控制功能。 6．为什么称 PLC 的内部继电器为...
