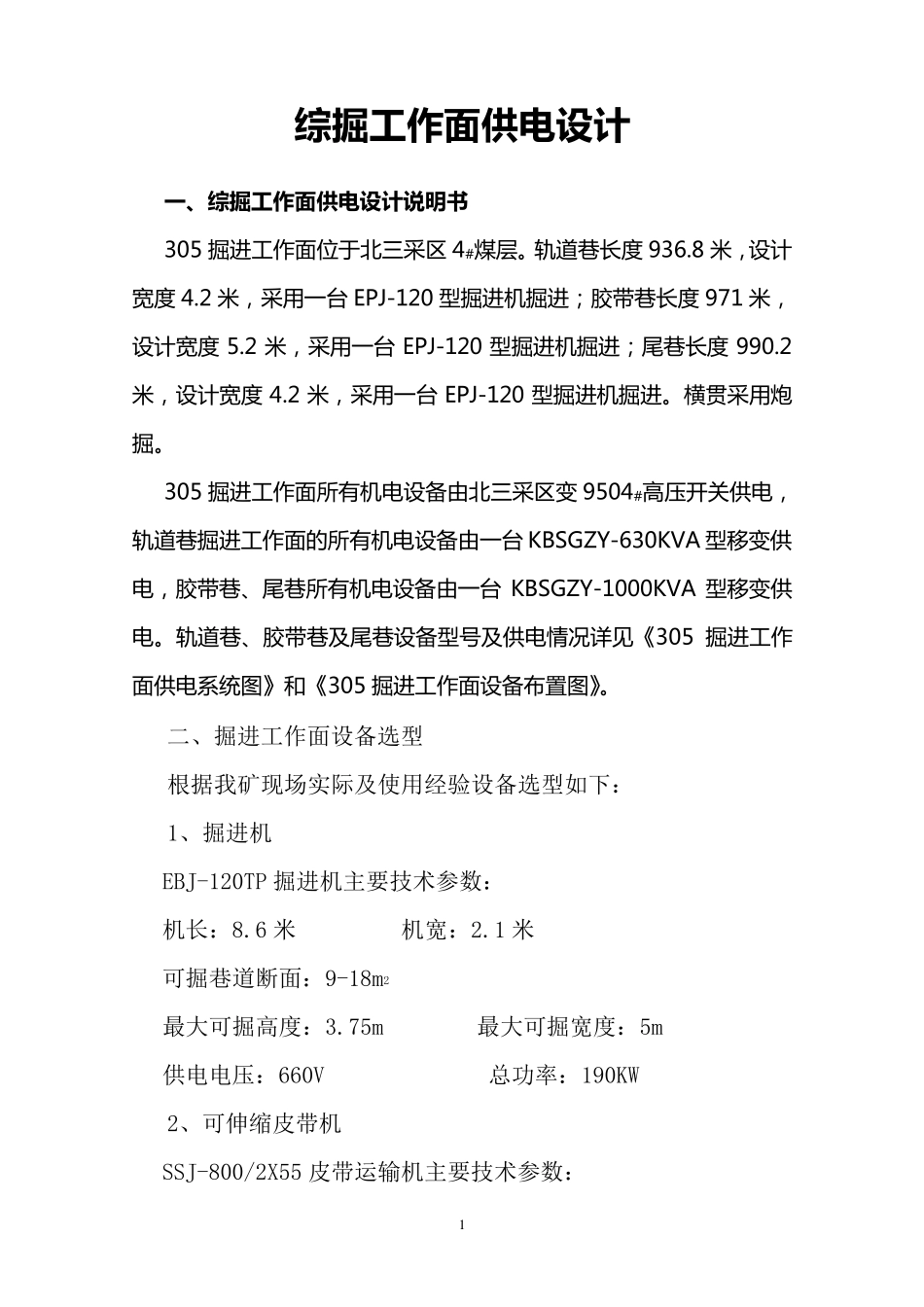

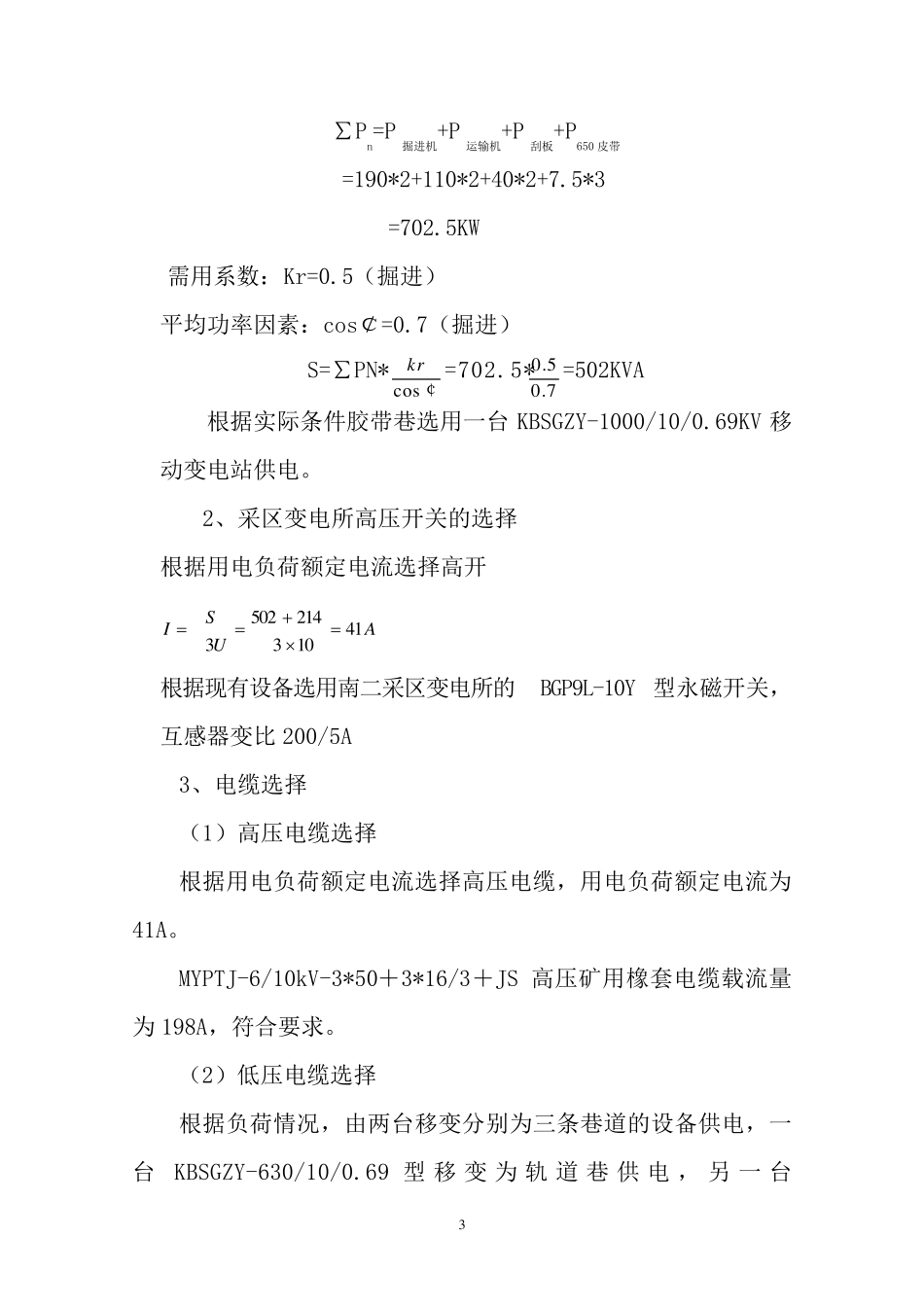

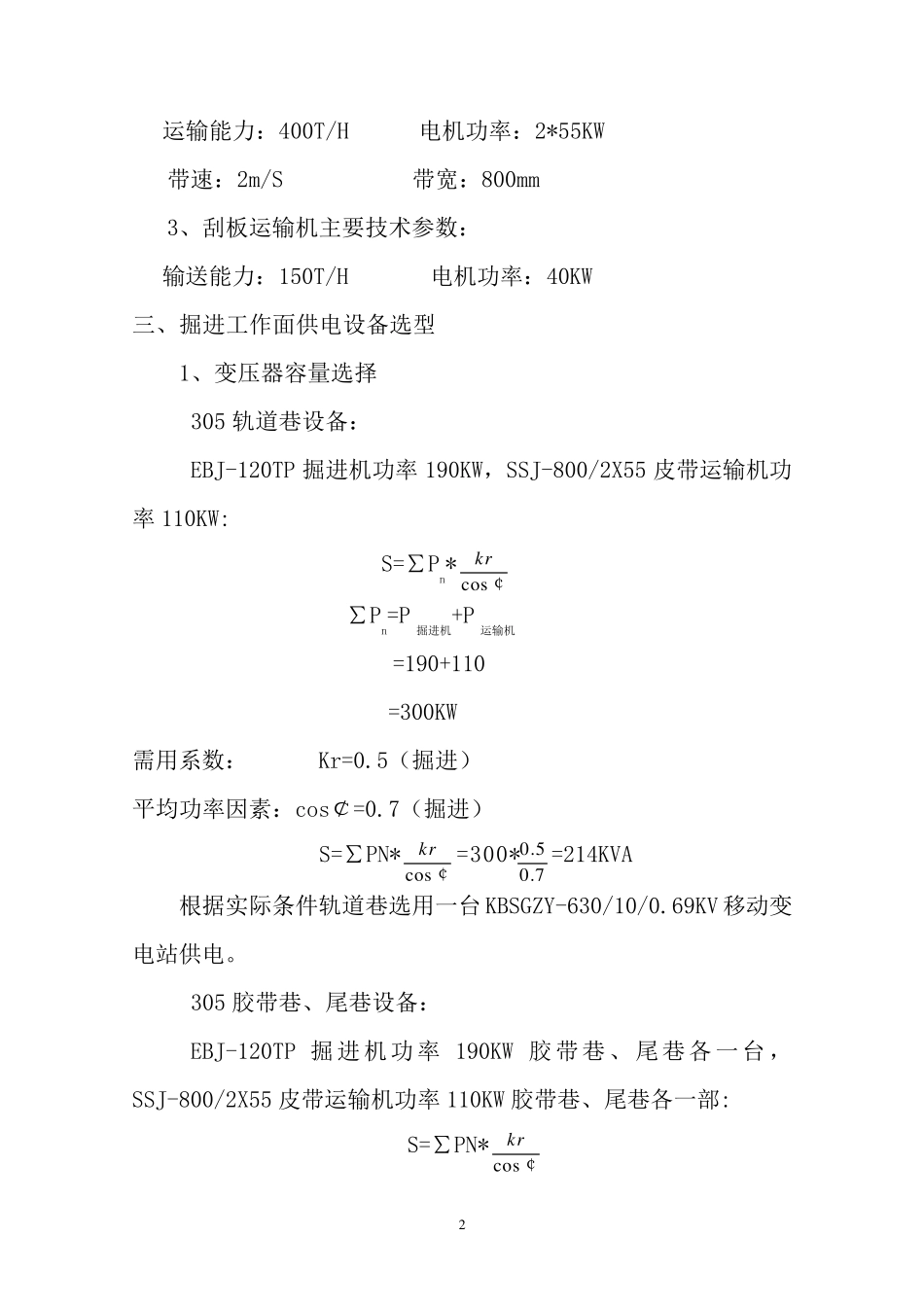

1 综 掘 工 作 面 供 电 设 计 一 、综 掘 工 作 面 供 电 设 计 说明书 305 掘 进 工 作 面 位 于 北 三 采 区 4#煤 层 。 轨 道 巷 长 度 936.8 米 ， 设 计宽 度 4.2 米 ， 采 用 一 台 EPJ-120 型 掘 进 机 掘 进 ； 胶 带 巷 长 度 971 米 ，设 计 宽 度5.2 米 ， 采 用 一 台EPJ-120 型 掘 进 机 掘 进 ； 尾 巷 长 度990.2米 ， 设 计 宽 度4.2 米 ， 采 用 一 台EPJ-120 型 掘 进 机 掘 进 。 横 贯 采 用 炮掘 。 305 掘 进 工 作 面 所 有 机 电 设 备 由 北 三 采 区 变 9504#高 压 开 关 供 电 ，轨 道 巷 掘 进 工 作 面 的 所 有 机 电 设 备 由 一 台 KBSGZY-630KVA 型 移 变 供电 ， 胶 带 巷 、尾 巷 所 有 机 电 设 备 由 一 台KBSGZY-1000KVA 型 移 变 供电 。 轨 道 巷 、胶 带 巷 及尾 巷 设 备 型 号及供 电 情况详见《305 掘 进 工 作面 供 电 系统图》和《305 掘 进 工 作 面 设 备 布置图》。 二、掘进工作面设备选型 根据我矿现场实际及使用经验设备选型如下： 1、掘进机 EBJ-120TP 掘进机主要技术参数： 机长：8.6 米 机宽：2.1 米 可掘巷道断面：9-18m2 最大可掘高度：3.75m 最大可掘宽度：5m 供电电压：660V 总功率：190KW 2、可伸缩皮带机 SSJ-800/2X55 皮带运输机主要技术参数： 2 运输能力：400T/H 电机功率：2*55KW 带速：2m/S 带宽：800mm 3、刮板运输机主要技术参数： 输送能力：150T/H 电机功率：40KW 三、掘进工作面供电设备选型 1、变压器容量选择 305 轨道巷设备： EBJ-120TP 掘进机功率190KW，SSJ-800/2X55 皮带运输机功率110KW: S=∑Pn*￠ coskr ∑Pn=P掘进机+P运输机 =190+110 =300KW 需用系数： Kr=0.5（掘进） 平均功率因素：cos￠=0.7（掘进） S=∑PN*￠ coskr=300*7.05.0=214KVA 根据实际条件轨道巷选用一台 KBSGZY-630/10/0.69KV 移动变电站供电。 305 胶带巷、尾巷设备： EBJ-120TP 掘进机功率190KW 胶带巷、尾巷各 一台 ，SSJ-800/2X55 皮带运输机功率110KW 胶带巷、尾巷各一部: S=∑PN*￠ coskr 3 ∑Pn=P掘进机+P运输机+P刮板+P650 皮带 =190*2+110*2+40*2+7.5*3 =702.5KW 需用系数：Kr=0.5（掘进） 平...
