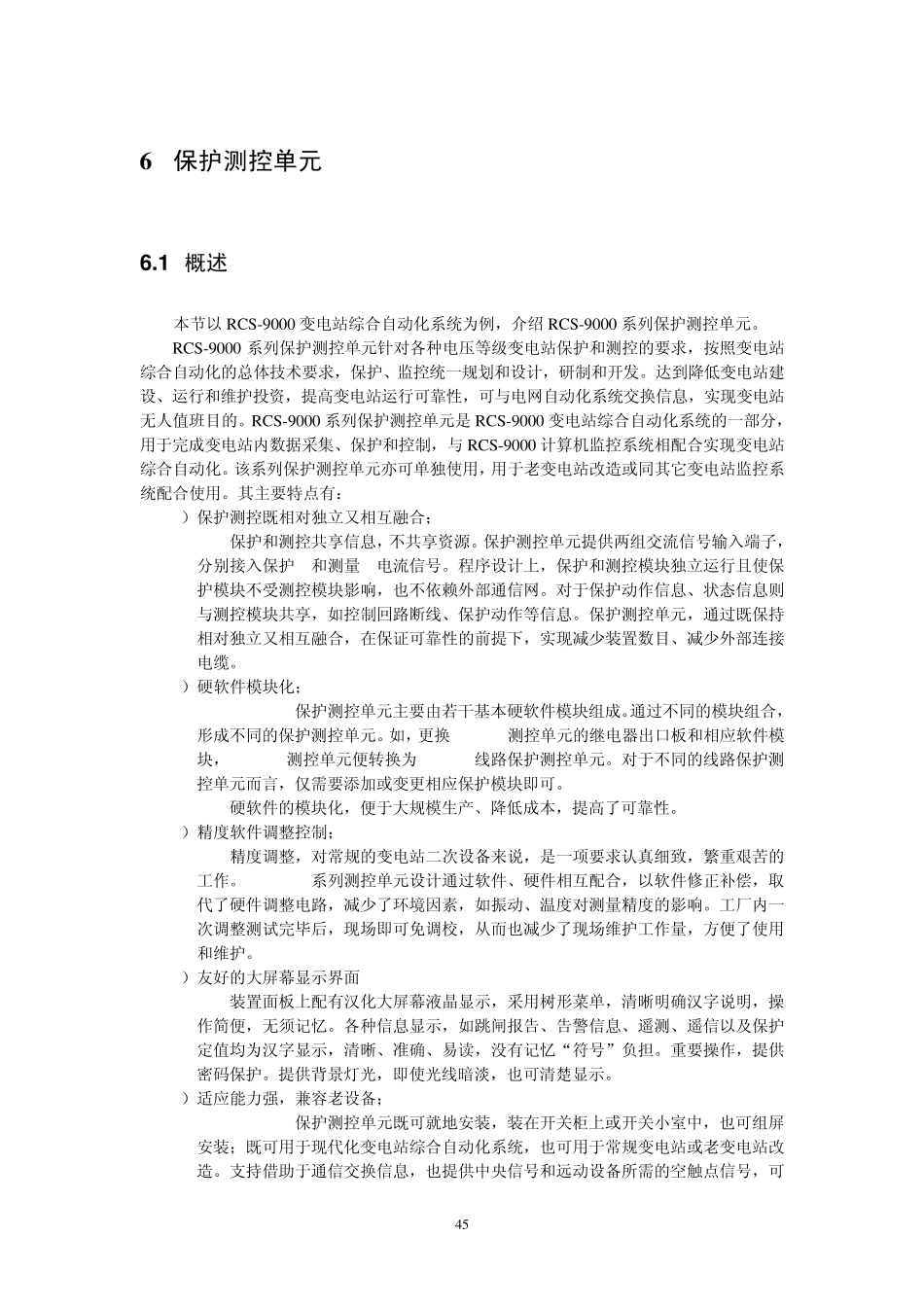

45 6 保护测控单元 6 .1 概述 本节以 RCS-9000 变电站综合自动化系统为例，介绍 RCS-9000 系列保护测控单元。 RCS-9000 系列保护测控单元针对各种电压等级变电站保护和测控的要求，按照变电站综合自动化的总体技术要求，保护、监控统一规划和设计，研制和开发。达到降低变电站建设、运行和维护投资，提高变电站运行可靠性，可与电网自动化系统交换信息，实现变电站无人值班目的。RCS-9000 系列保护测控单元是 RCS-9000 变电站综合自动化系统的一部分，用于完成变电站内数据采集、保护和控制，与 RCS-9000 计算机监控系统相配合实现变电站综合自动化。该系列保护测控单元亦可单独使用，用于老变电站改造或同其它变电站监控系统配合使用。其主要特点有： 1）保护测控既相对独立又相互融合； 保护和测控共享信息，不共享资源。保护测控单元提供两组交流信号输入端子，分别接入保护CT和测量CT电流信号。程序设计上，保护和测控模块独立运行且使保护模块不受测控模块影响，也不依赖外部通信网。对于保护动作信息、状态信息则与测控模块共享，如控制回路断线、保护动作等信息。保护测控单元，通过既保持相对独立又相互融合，在保证可靠性的前提下，实现减少装置数目、减少外部连接电缆。 2）硬软件模块化； RCS-9000保护测控单元主要由若干基本硬软件模块组成。通过不同的模块组合，形成不同的保护测控单元。如，更换RCS9601测控单元的继电器出口板和相应软件模块，RCS9601测控单元便转换为RCS9611线路保护测控单元。对于不同的线路保护测控单元而言，仅需要添加或变更相应保护模块即可。 硬软件的模块化，便于大规模生产、降低成本，提高了可靠性。 3）精度软件调整控制； 精度调整，对常规的变电站二次设备来说，是一项要求认真细致，繁重艰苦的工作。RCS-9000系列测控单元设计通过软件、硬件相互配合，以软件修正补偿，取代了硬件调整电路，减少了环境因素，如振动、温度对测量精度的影响。工厂内一次调整测试完毕后，现场即可免调校，从而也减少了现场维护工作量，方便了使用和维护。 4）友好的大屏幕显示界面 装置面板上配有汉化大屏幕液晶显示，采用树形菜单，清晰明确汉字说明，操作简便，无须记忆。各种信息显示，如跳闸报告、告警信息、遥测、遥信以及保护定值均为汉字显示，清晰、准确、易读，没有记忆“符号”负担。重要操作，提供密码保护。提供背景灯光，即使光线暗淡，也可清楚显示。 5）适应能力强，兼容老设...
