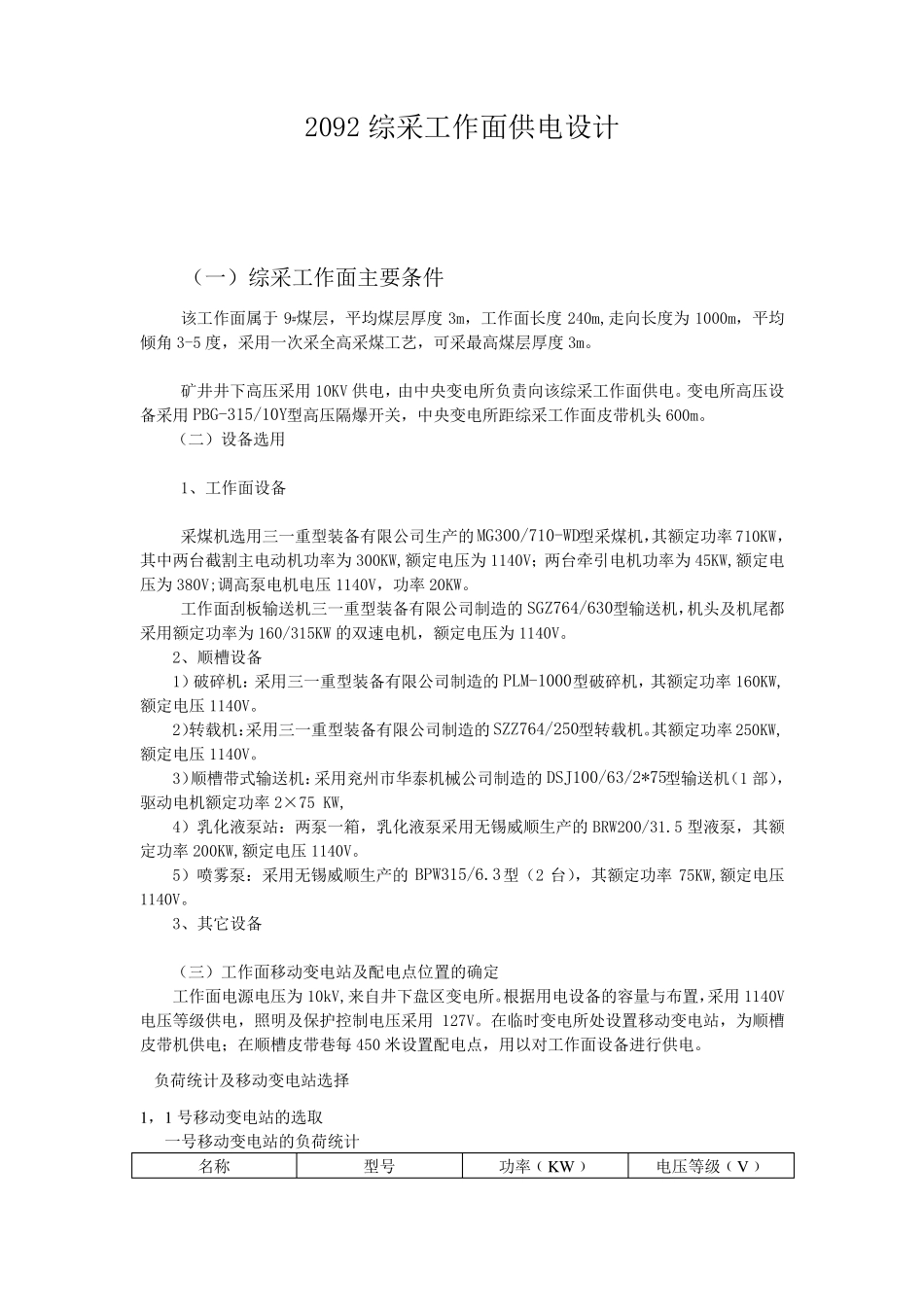

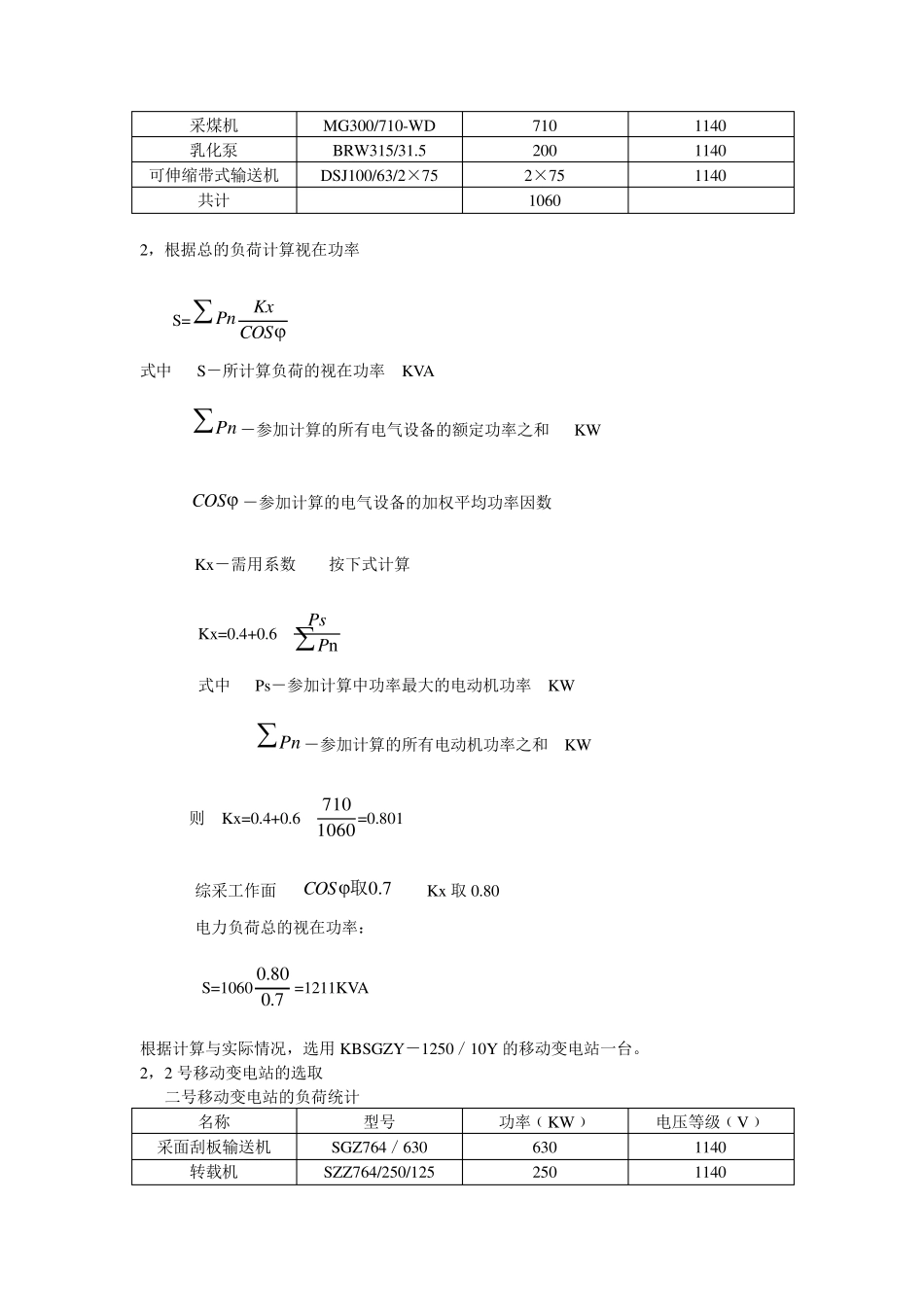

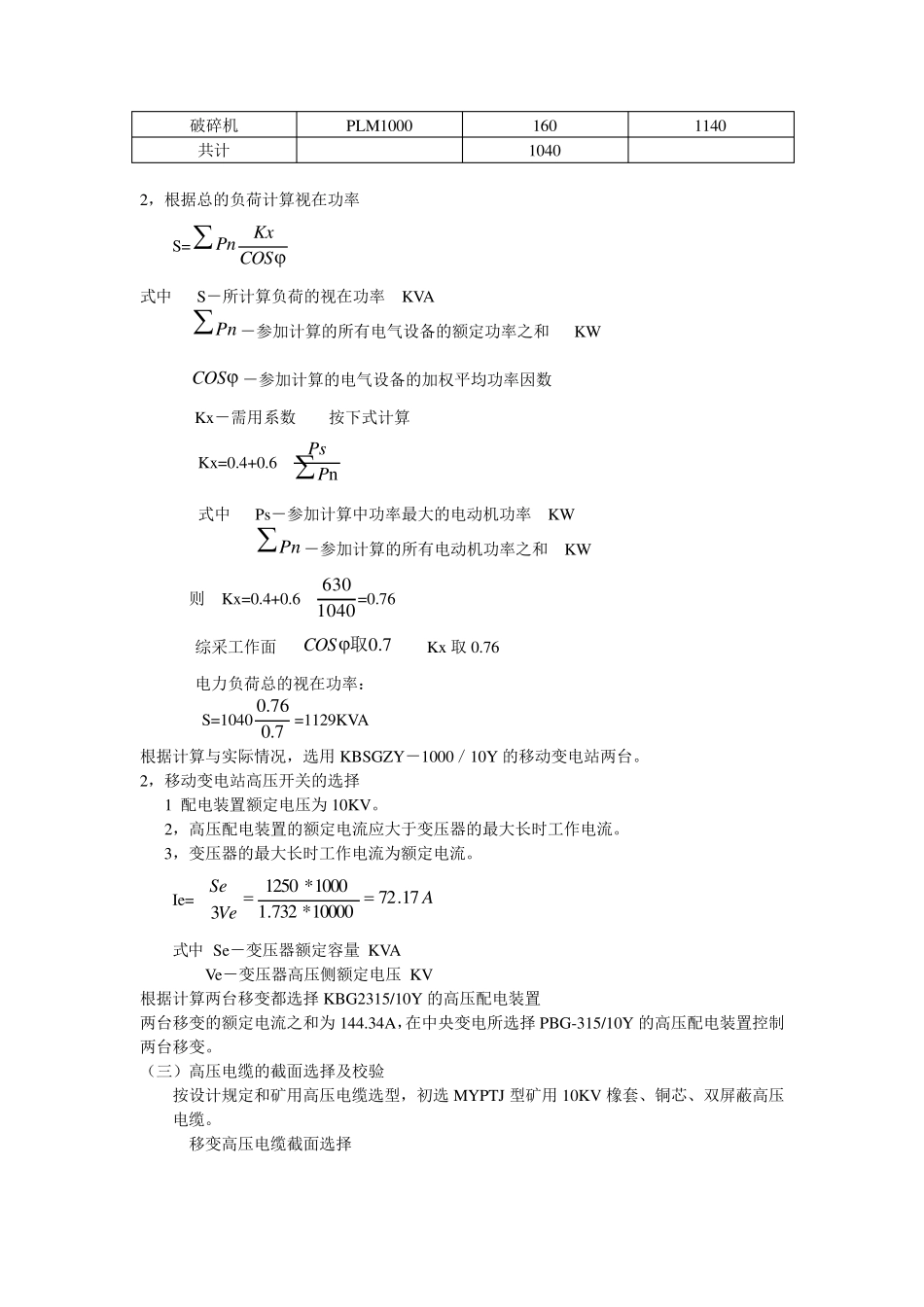

2092 综采工作面供电设计 （一）综采工作面主要条件 该工作面属于9#煤层，平均煤层厚度3m，工作面长度240m,走向长度为1000m，平均倾角3-5 度，采用一次采全高采煤工艺，可采最高煤层厚度3m。 矿井井下高压采用10KV 供电，由中央变电所负责向该综采工作面供电。变电所高压设备采用PBG-315/10Y型高压隔爆开关，中央变电所距综采工作面皮带机头600m。 （二）设备选用 1、工作面设备 采煤机选用三一重型装备有限公司生产的MG300/710-WD型采煤机，其额定功率710KW，其中两台截割主电动机功率为300KW,额定电压为1140V；两台牵引电机功率为45KW,额定电压为380V;调高泵电机电压1140V，功率20KW。 工作面刮板输送机三一重型装备有限公司制造的SGZ764/630型输送机，机头及机尾都采用额定功率为160/315KW 的双速电机，额定电压为1140V。 2、顺槽设备 1）破碎机：采用三一重型装备有限公司制造的PLM-1000型破碎机，其额定功率160KW,额定电压1140V。 2）转载机：采用三一重型装备有限公司制造的SZZ764/250型转载机。其额定功率250KW,额定电压1140V。 3）顺槽带式输送机：采用兖州市华泰机械公司制造的DSJ100/63/2*75型输送机（1 部），驱动电机额定功率2×75 KW, 4）乳化液泵站：两泵一箱，乳化液泵采用无锡威顺生产的BRW200/31.5 型液泵，其额定功率200KW,额定电压1140V。 5）喷雾泵：采用无锡威顺生产的BPW315/6.3型（2 台），其额定功率75KW,额定电压1140V。 3、其它设备 （三）工作面移动变电站及配电点位置的确定 工作面电源电压为10kV,来自井下盘区变电所。根据用电设备的容量与布置，采用1140V电压等级供电，照明及保护控制电压采用127V。在临时变电所处设置移动变电站，为顺槽皮带机供电；在顺槽皮带巷每450 米设置配电点，用以 对 工作面设备进 行 供电。 负荷 统 计及移动变电站选择 1，1 号 移动变电站的选取 一号 移动变电站的负荷 统 计 名 称 型号 功率﹙ KW ﹚ 电压等级﹙ V﹚ 采煤机 MG300/710-WD 710 1140 乳化泵 BRW315/31.5 200 1140 可伸缩带式输送机 DSJ100/63/2×75 2×75 1140 共计 1060 2，根据总的负荷计算视在功率 S=COSKxPn 式中 S－所计算负荷的视在功率 KVA Pn －参加计算的所有电气设备的额定功率之和 KW COS－参加计算的电气设备的加权平均功率因数 Kx－需用系数 按下式计算 Kx=0.4+0.6  nPPs 式中 Ps－参加计算中功率最大的电动机功率...
