综采工作面供电系统设计VIP免费

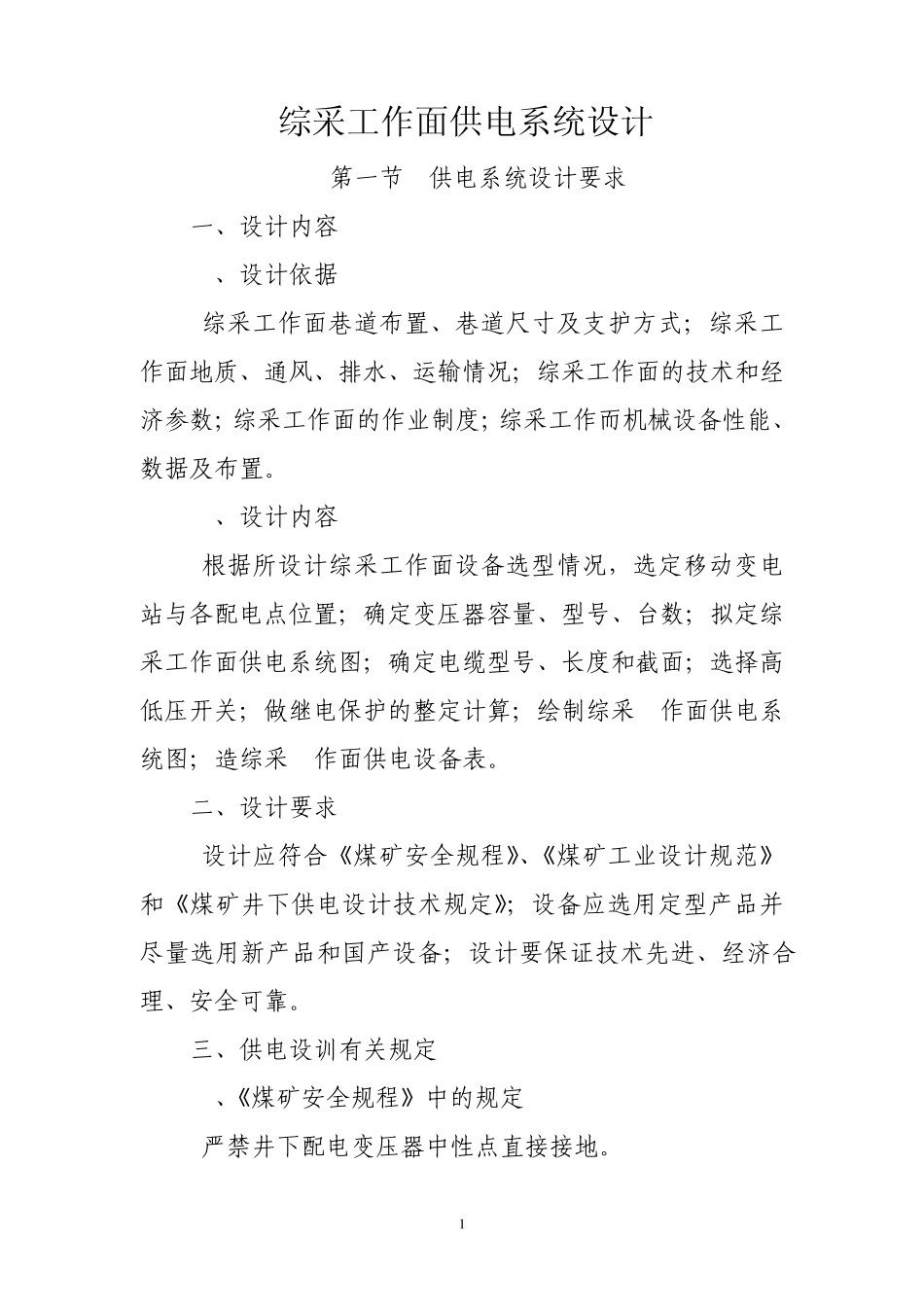

综采工作面供电系统设计_第1页
1/60
综采工作面供电系统设计_第2页
2/60

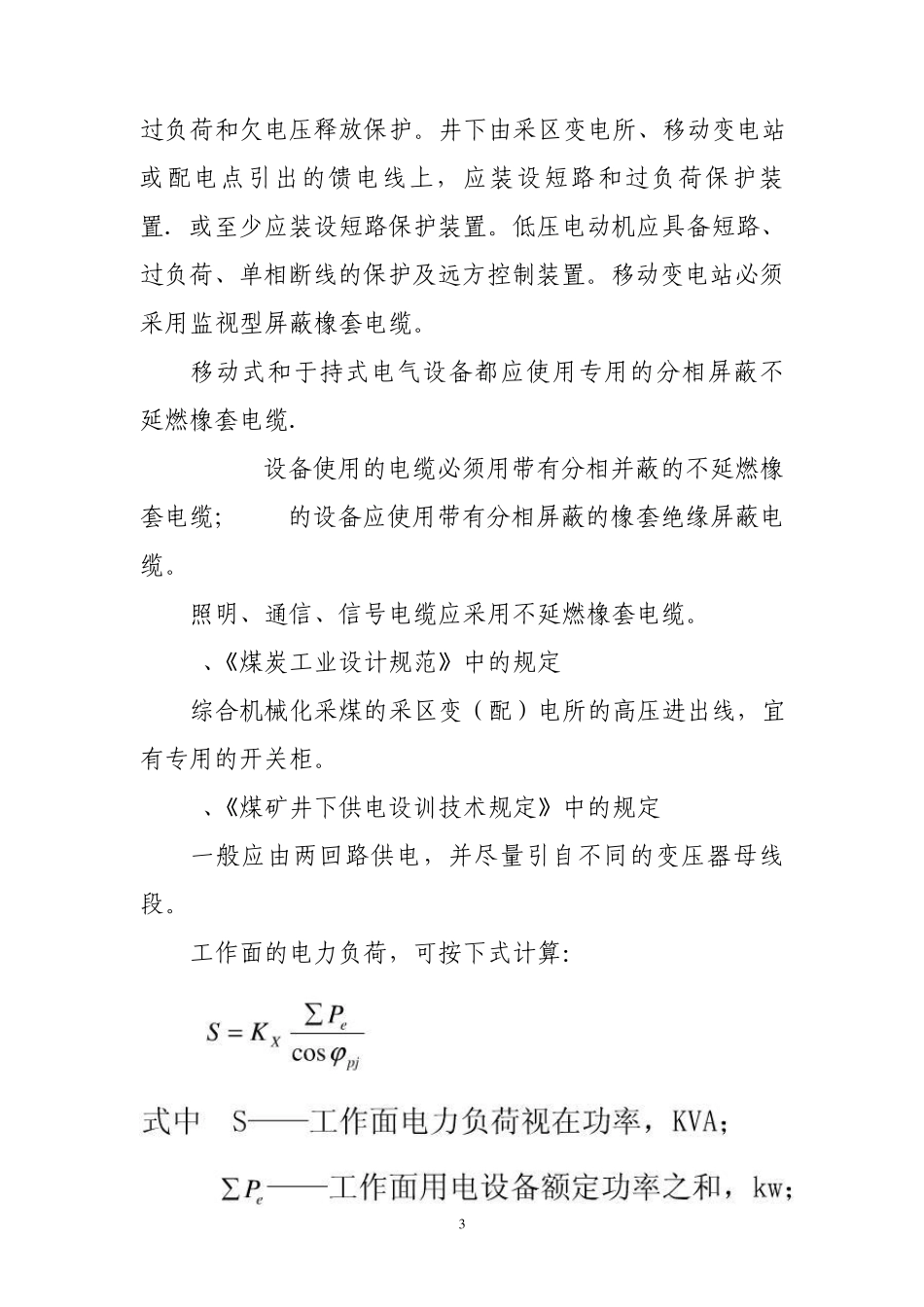

综采工作面供电系统设计_第3页
3/60
1 综采工作面供电系统设计 第一节 供电系统设计要求 一、设计内容 l、设计依据 综采工作面巷道布臵、巷道尺寸及支护方式;综采工作面地质、通风、排水、运输情况;综采工作面的技术和经济参数;综采工作面的作业制度;综采工作而机械设备性能、数据及布臵。 2、设计内容 根据所设计综采工作面设备选型情况,选定移动变电站与各配电点位臵;确定变压器容量、型号、台数;拟定综采工作面供电系统图;确定电缆型号、长度和截面;选择高低压开关;做继电保护的整定计算;绘制综采 T作面供电系统图;造综采 T作面供电设备表。 二、设计要求 设计应符合《煤矿安全规程》、《煤矿工业设计规范》和《煤矿井下供电设计技术规定》;设备应选用定型产品并尽量选用新产品和国产设备;设计要保证技术先进、经济合理、安全可靠。 三、供电设训有关规定 1、《煤矿安全规程》中的规定 严禁井下配电变压器中性点直接接地。 2 井下电气设备的选用,应符合表5 1要求。 (3)照明、于持电气设备的额定电压利电话和信号装臵的额定供电电压,都不应超过 127V; (4)远距离控制线路的额定电压,不应超过 36V。 采区电气设备使用3300V供电时,必须制定专门的安全措施。 (国外采煤工作而供电电压己达 5000v) 井下电力网的短路电流,不得超过其控制用的断路器的丌断能力,并应校验电缆的热稳定性。 40kw及以上的电动机,应使用真空电磁起动器控制。 井下高压电动机、动力变压器的高压侧,应有短路、 3 过负荷和欠电压释放保护。井下由采区变电所、移动变电站或配电点引出的馈电线上,应装设短路和过负荷保护装臵.或至少应装设短路保护装臵。低压电动机应具备短路、过负荷、单相断线的保护及远方控制装臵。移动变电站必须采用监视型屏蔽橡套电缆。 移动式和于持式电气设备都应使用专用的分相屏蔽不延燃橡套电缆. ll40V设备使用的电缆必须用带有分相并蔽的不延燃橡套电缆;660V的设备应使用带有分相屏蔽的橡套绝缘屏蔽电缆。 照明、通信、信号电缆应采用不延燃橡套电缆。 2、《煤炭工业设计规范》中的规定 综合机械化采煤的采区变(配)电所的高压进出线,宜有专用的开关柜。 3、《煤矿井下供电设训技术规定》中的规定 一般应由两回路供电,并尽量引自不同的变压器母线段。 工作面的电力负荷,可按下式计算: 4 四、井卜供电系统图例符号 井下供电系统图例符号如表所示 表 5一 井下供电系统图图例符号 5 第二节 供电系统负荷计算...
