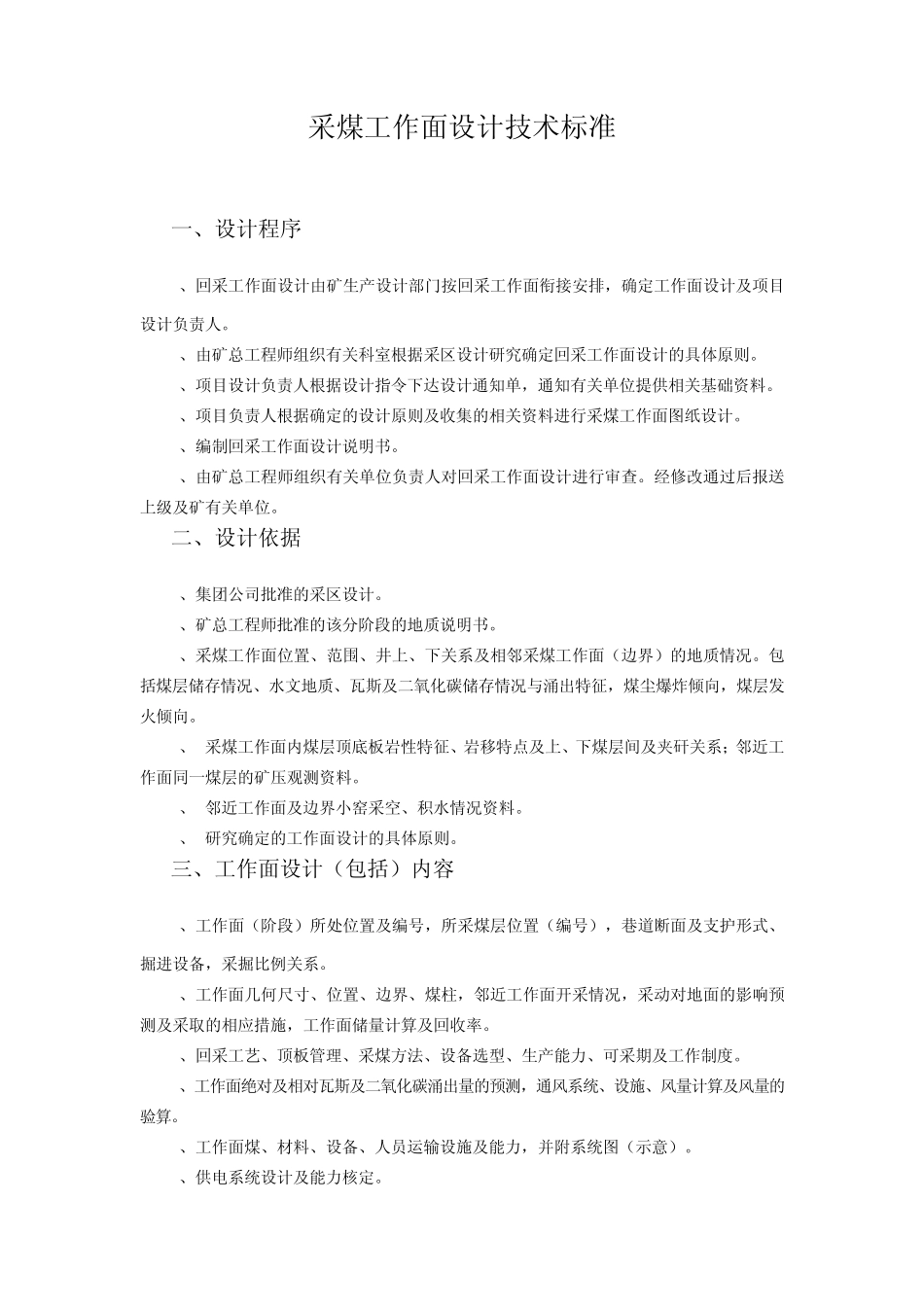

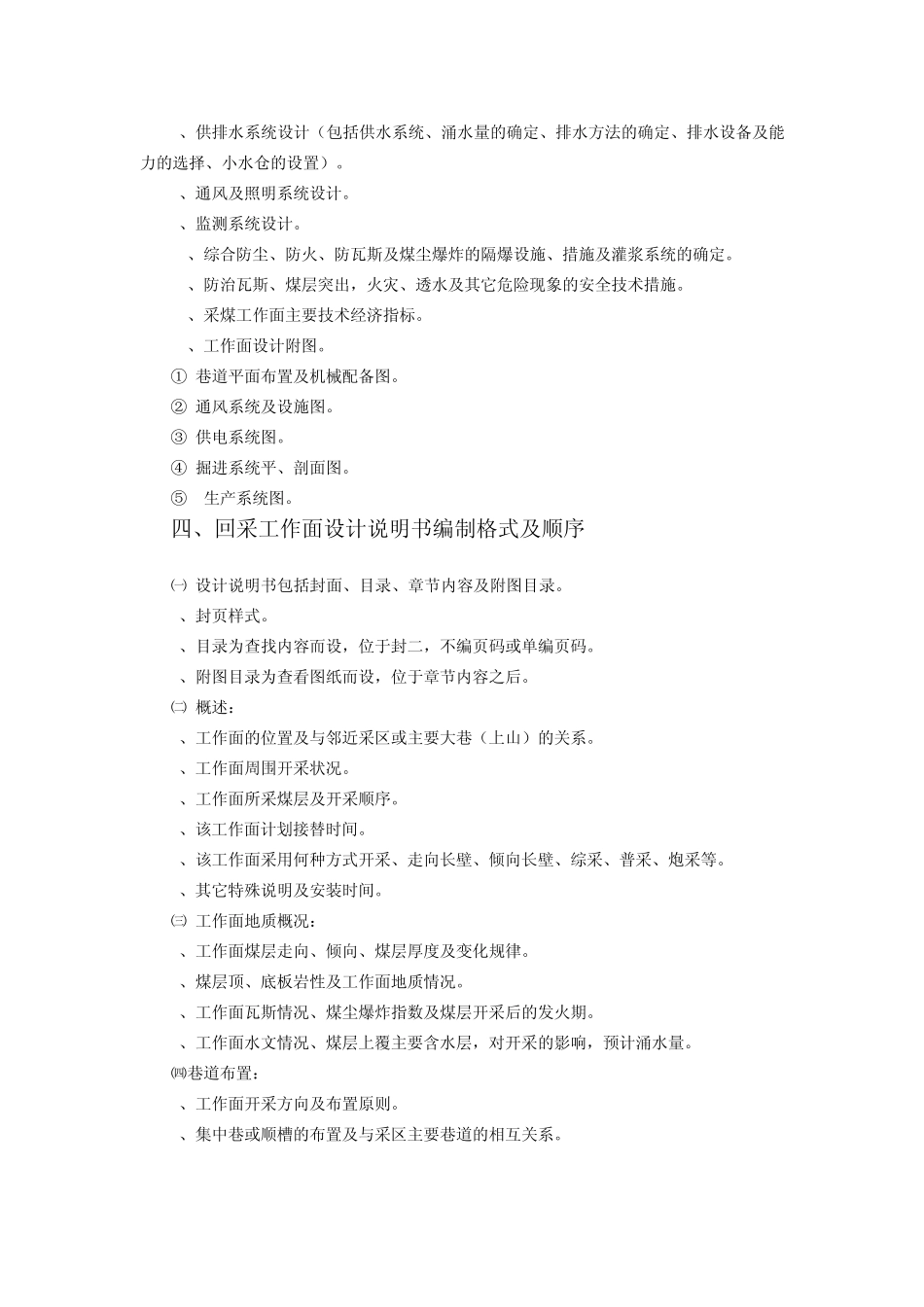

采煤工作面设计技术标准 一、设计程序 1、回采工作面设计由矿生产设计部门按回采工作面衔接安排，确定工作面设计及项目设计负责人。 2、由矿总工程师组织有关科室根据采区设计研究确定回采工作面设计的具体原则。 3、项目设计负责人根据设计指令下达设计通知单，通知有关单位提供相关基础资料。 4、项目负责人根据确定的设计原则及收集的相关资料进行采煤工作面图纸设计。 5、编制回采工作面设计说明书。 6、由矿总工程师组织有关单位负责人对回采工作面设计进行审查。经修改通过后报送上级及矿有关单位。 二、设计依据 1、集团公司批准的采区设计。 2、矿总工程师批准的该分阶段的地质说明书。 3、采煤工作面位置、范围、井上、下关系及相邻采煤工作面（边界）的地质情况。包括煤层储存情况、水文地质、瓦斯及二氧化碳储存情况与涌出特征，煤尘爆炸倾向，煤层发火倾向。 4、 采煤工作面内煤层顶底板岩性特征、岩移特点及上、下煤层间及夹矸关系；邻近工作面同一煤层的矿压观测资料。 5、 邻近工作面及边界小窑采空、积水情况资料。 6、 研究确定的工作面设计的具体原则。 三、工作面设计（包括）内容 1、工作面（阶段）所处位置及编号，所采煤层位置（编号），巷道断面及支护形式、掘进设备，采掘比例关系。 2、工作面几何尺寸、位置、边界、煤柱，邻近工作面开采情况，采动对地面的影响预测及采取的相应措施，工作面储量计算及回收率。 3、回采工艺、顶板管理、采煤方法、设备选型、生产能力、可采期及工作制度。 4、工作面绝对及相对瓦斯及二氧化碳涌出量的预测，通风系统、设施、风量计算及风量的验算。 5、工作面煤、材料、设备、人员运输设施及能力，并附系统图（示意）。 6、供电系统设计及能力核定。 7、供排水系统设计（包括供水系统、涌水量的确定、排水方法的确定、排水设备及能力的选择、小水仓的设置）。 8、通风及照明系统设计。 9、监测系统设计。 10、综合防尘、防火、防瓦斯及煤尘爆炸的隔爆设施、措施及灌浆系统的确定。 11、防治瓦斯、煤层突出，火灾、透水及其它危险现象的安全技术措施。 12、采煤工作面主要技术经济指标。 13、工作面设计附图。 ① 巷道平面布置及机械配备图。 ② 通风系统及设施图。 ③ 供电系统图。 ④ 掘进系统平、剖面图。 ⑤ 生产系统图。 四、回采工作面设计说明书编制格式及顺序 ㈠ 设计说明书包括封面、目录、章节内容及附图目录。 1、封页样式。 2、...
