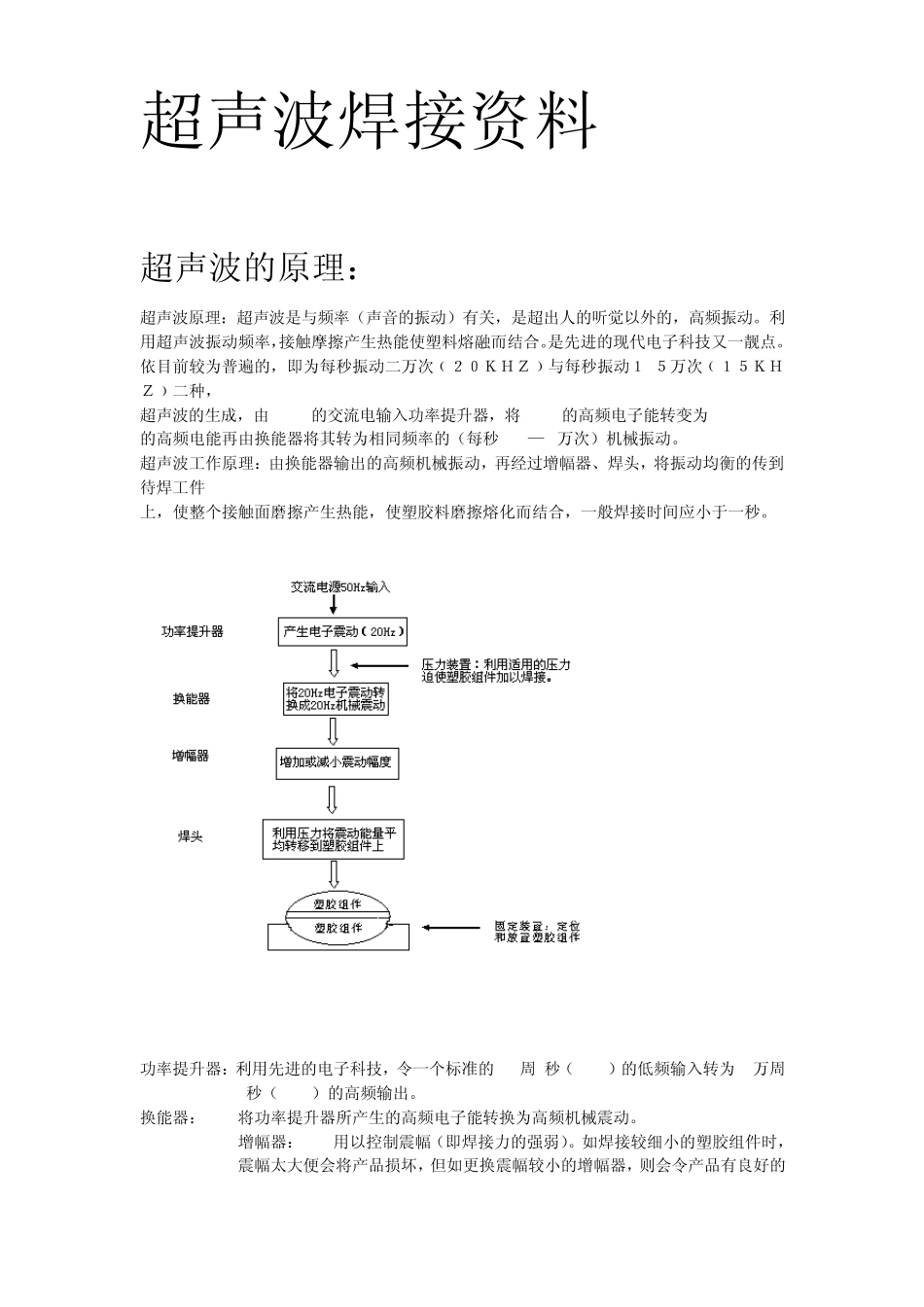

超声波焊接资料 超声波的原理： 超声波原理：超声波是与频率（声音的振动）有关，是超出人的听觉以外的，高频振动。利用超声波振动频率，接触摩擦产生热能使塑料熔融而结合。是先进的现代电子科技又一靓点。依目前较为普遍的，即为每秒振动二万次﹙２０ＫＨＺ﹚与每秒振动１.５万次﹙１５ＫＨＺ﹚二种， 超声波的生成，由50Hz的交流电输入功率提升器，将50Hz的高频电子能转变为15---20Hz的高频电能再由换能器将其转为相同频率的（每秒1.5—2万次）机械振动。 超声波工作原理：由换能器输出的高频机械振动，再经过增幅器、焊头，将振动均衡的传到待焊工件 上，使整个接触面磨擦产生热能，使塑胶料磨擦熔化而结合，一般焊接时间应小于一秒。 功率提升器：利用先进的电子科技，令一个标准的50周/秒（50Hz）的低频输入转为2万周/秒（20Hz）的高频输出。 换能器： 将功率提升器所产生的高频电子能转换为高频机械震动。 增幅器： 用以控制震幅（即焊接力的强弱）。如焊接较细小的塑胶组件时，震幅太大便会将产品损坏，但如更换震幅较小的增幅器，则会令产品有良好的接焊效果。 焊头： 是一枝半音波长的谐震金属节，经过调频后，在 2万周的频率下震动，然后把震动平均的转移到塑胶组件上，所以每套塑胶组件需用配合其形状的焊头。 压力装置： 由一个气筒，换能器，增幅器，焊头组成，利用适度的压力在设定的时间内压紧两块塑胶工件，以便开始焊接。 利用超音波振动频率，接触摩擦产生热能使塑料熔融而结合，依目前较普遍的，即为每秒振动二万次﹙２０ＫＨＺ﹚与每秒振动１．５万次﹙１５ＫＨＺ﹚二种，而依其方式又可分为直接与传导二种熔接法。 直接熔接：即先使材质如线或带相互重迭﹙例：铆合、埋植等﹚，固定于塑料熔接机上之治具，让其能量转换器﹙ＨＯＲＮ﹚直 接在上面产生音波振动效能而熔接。 传导熔接：即熔接时，离超音波振动，隔一段距离，藉其音波振动传导熔接。 超声波的优点： Ａ、可熔接除铁氟龙以外的热可塑性塑料。 Ｂ、熔接时间极为短暂，通常范围０．０５秒～１秒。 Ｃ、可经由介质如水、油等熔接于接合面。 Ｄ、熔接效果，可达实用程度。 Ｅ、可做直接与传导熔接。 Ｆ、材质熔接能量面生因塑料材质而异，而且并非超音波振动全部材质， 只选发生择适合的 振动热所，以产品表面无伤痕之顾虑 ，此为传导熔接之特色。在较硬的塑料熔接时，更能发挥其熔接效果。 Ｇ、超音波熔接不会产生如化学药剂之毒性，...
