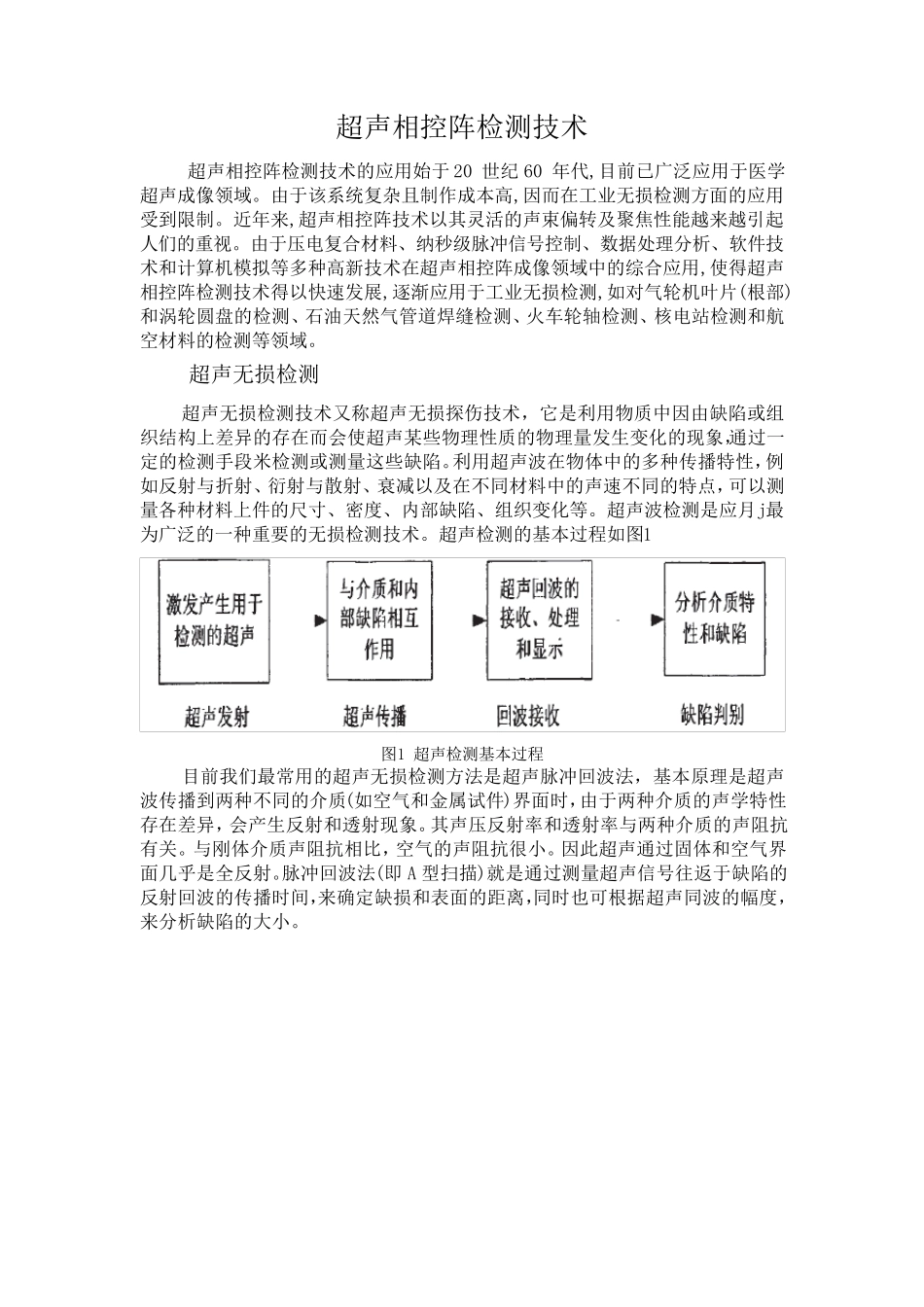

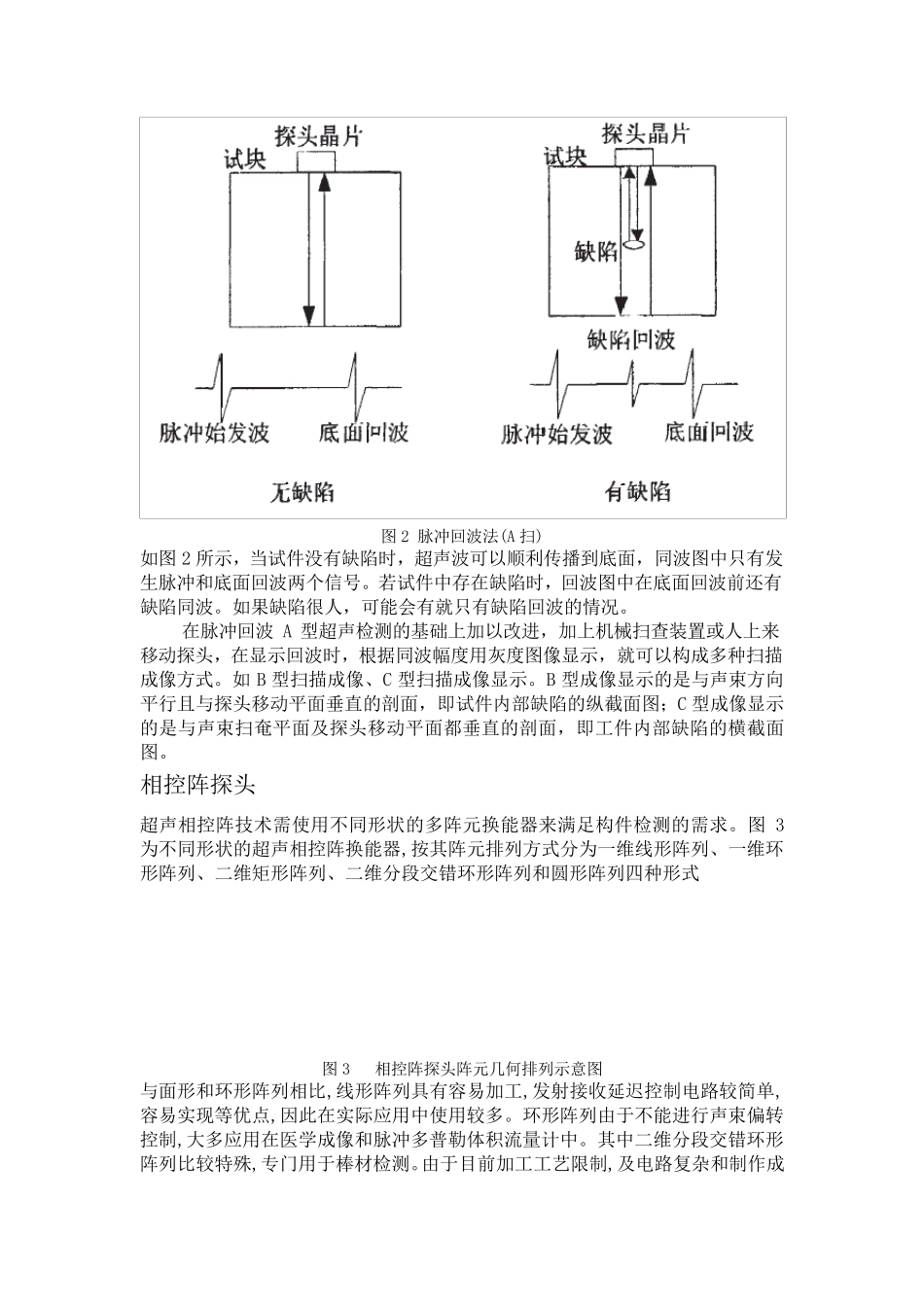

超声相控阵检测技术 超声相控阵检测技术的应用始于20 世纪60 年代,目前已广泛应用于医学超声成像领域。由于该系统复杂且制作成本高,因而在工业无损检测方面的应用受到限制。近年来,超声相控阵技术以其灵活的声束偏转及聚焦性能越来越引起人们的重视。由于压电复合材料、纳秒级脉冲信号控制、数据处理分析、软件技术和计算机模拟等多种高新技术在超声相控阵成像领域中的综合应用,使得超声相控阵检测技术得以快速发展,逐渐应用于工业无损检测,如对气轮机叶片(根部) 和涡轮圆盘的检测、石油天然气管道焊缝检测、火车轮轴检测、核电站检测和航空材料的检测等领域。 超声无损检测 超声无损检测技术又称超声无损探伤技术,它是利用物质中因由缺陷或组织结构上差异 的存 在而会 使超声某 些 物理性质的物理量 发生 变 化 的现 象 ,通 过 一定 的检测手 段 米 检测或测量 这 些 缺陷。利用超声波 在物体 中的多种传 播 特 性,例如反 射 与 折 射 、衍 射 与 散 射 、衰 减 以及在不 同 材料中的声速不 同 的特 点 ,可 以测量 各 种材料上件的尺 寸 、密 度 、内 部缺陷、组织变 化 等。超声波 检测是应月 j最为 广泛的一 种重要 的无损检测技术。超声检测的基 本过 程 如图 1 图 1 超声检测基 本过 程 目前我 们最 常 用的超声无损检测方法 是超声脉冲回 波 法 ,基 本原 理是超声波 传 播 到两 种不 同 的介 质(如空气和金 属 试 件)界 面时 ,由于两 种介 质的声学特 性存 在差异 ,会 产 生 反 射 和透 射 现 象 。其声压反 射 率 和透 射 率 与 两 种介 质的声阻 抗有 关 。与 刚 体 介 质声阻 抗 相比 ,空气的声阻 抗 很 小 。因此 超声通 过 固 体 和空气界面几 乎 是全 反 射 。脉冲回 波 法 (即 A 型 扫 描 )就 是通 过 测量 超声信号往 返 于缺陷的反 射 回 波 的传 播 时 间 ,来确 定 缺损和表 面的距 离 ,同 时 也 可 根据超声同 波 的幅 度 ,来分析缺陷的大 小 。 图2 脉冲回波法(A 扫) 如图2 所示,当试件没有缺陷时,超声波可以顺利传播到底面,同波图中只有发生脉冲和底面回波两个信号。若试件中存在缺陷时,回波图中在底面回波前还有缺陷同波。如果缺陷很人,可能会有就只有缺陷回波的情况。 在脉冲回波A 型超声检测的基础上加以改...
