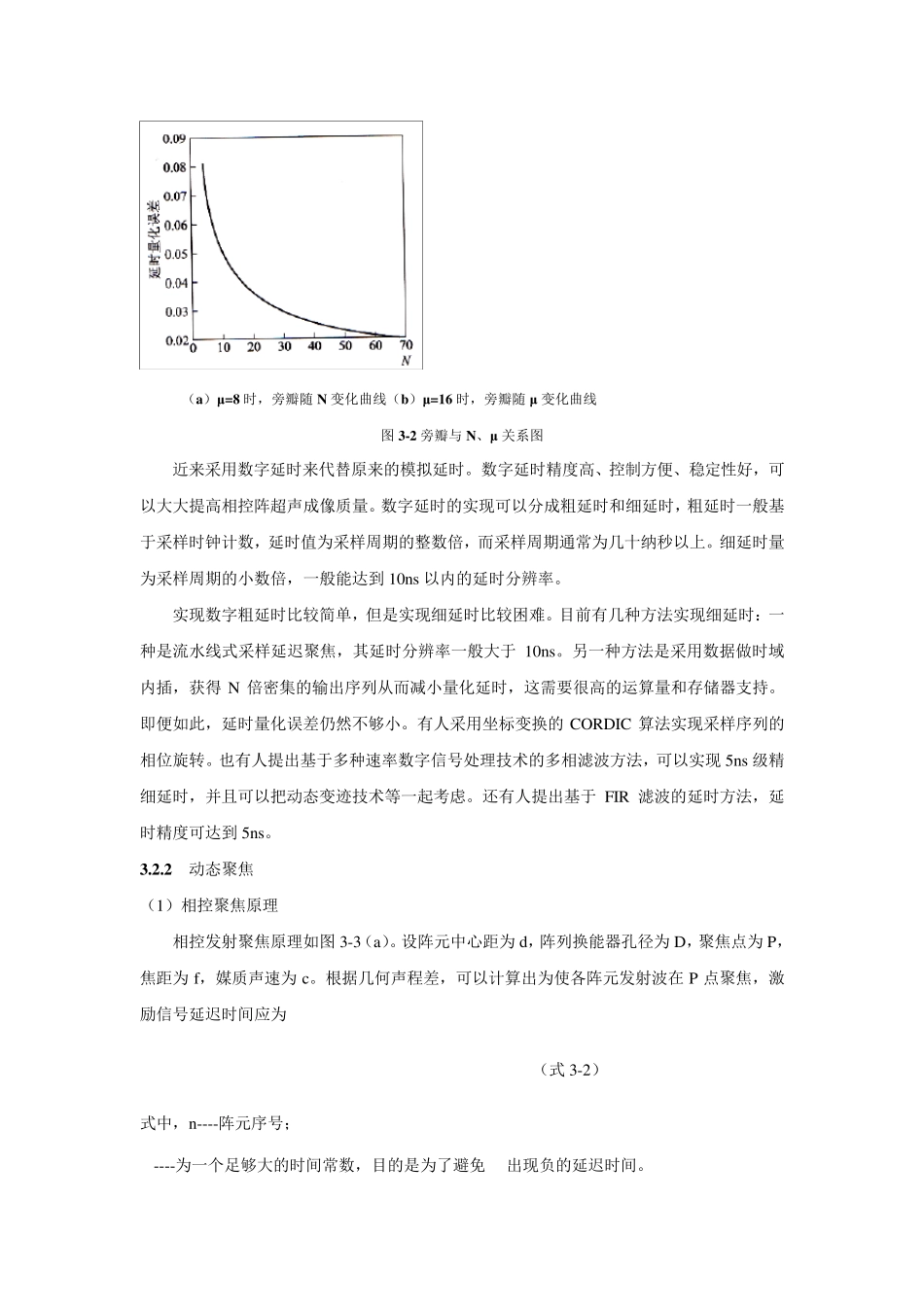

第三章超声相控阵技术 3 .1 相控阵的概念 3 .1 .1 相控阵超声成像 超声检测时，如需要对物体内某一区域进行成像，必须进行声束扫描。相控阵成像是通过控制阵列换能器中各个阵元激励（或接收）脉冲的时间延迟，改变由各阵元发射（或接收）声波到达（或来自）物体内某点时的相位关系，实现聚焦点和声束方位的变化，从而完成相控阵波束合成，形成成像扫描线的技术，如图 3 -1 所示。 图 3 -1 相控阵超声聚焦和偏转 3 .2 相控阵工作原理 相控阵超声成像系统中的数字控制技术主要是指波束的时空控制，采用先进的计算机技术，对发射/接收状态的相控波束进行精确的相位控制，以获得最佳的波束特性。这些关键数字技术有相控延时、动态聚焦、动态孔径、动态变迹、编码发射、声束形成等。 3 .2 .1 相位延时 相控阵超声成像系统使用阵列换能器，并通过调整各阵元发射/接收信号的相位延迟（phase delay），可以控制合成波阵面的曲率、指向、孔径等，达到波束聚焦、偏转、波束形成等多种相控效果，形成清晰的成像。可以说，相位延时（又称相控延时）是相控阵技术的核心，是多种相控效果的基础。 相位延时的精度和分辨率对波束特性的影响很大。就波束的旁瓣声压而言，文献研究表明，延时量化误差产生离散的误差旁瓣，从而降低图像的动态范围。其均方根（RMS）延时量化误差与旁瓣幅值之比为 （式3-1） 式中，； N-----阵元数目； μ----中心频率所对应一个周期与最小量化延时之比。 图3-2 示出了延时量化误差引起的旁瓣随N、μ 变化的关系曲线。早期的超声成像设备如医用 B 超中，由LC 网络组成多抽头延迟线直接对模拟信号进行延迟，用电子开关来分段切换以获得不同的延迟量。这种延迟方式有两大缺点：①延迟量不能精细可调，只能实现分段聚焦，当聚焦点很多时需要庞大的 LC 网络和电子开关矩阵；②由于是模拟延迟方式，电气 参 数 难 以 未 定 ， 延 时 量会 发 生温 漂 、 时 漂 、 波 形 容 易 被 噪 声 干 扰 。 （a）μ=8 时，旁瓣随N 变化曲线（b）μ=16 时，旁瓣随μ 变化曲线 图3-2 旁瓣与N、μ 关系图 近来采用数字延时来代替原来的模拟延时。数字延时精度高、控制方便、稳定性好，可以大大提高相控阵超声成像质量。数字延时的实现可以分成粗延时和细延时，粗延时一般基于采样时钟计数，延时值为采样周期的整数倍，而采样周期通常为几十纳秒以上。细延时量为采样周期的小数倍...
