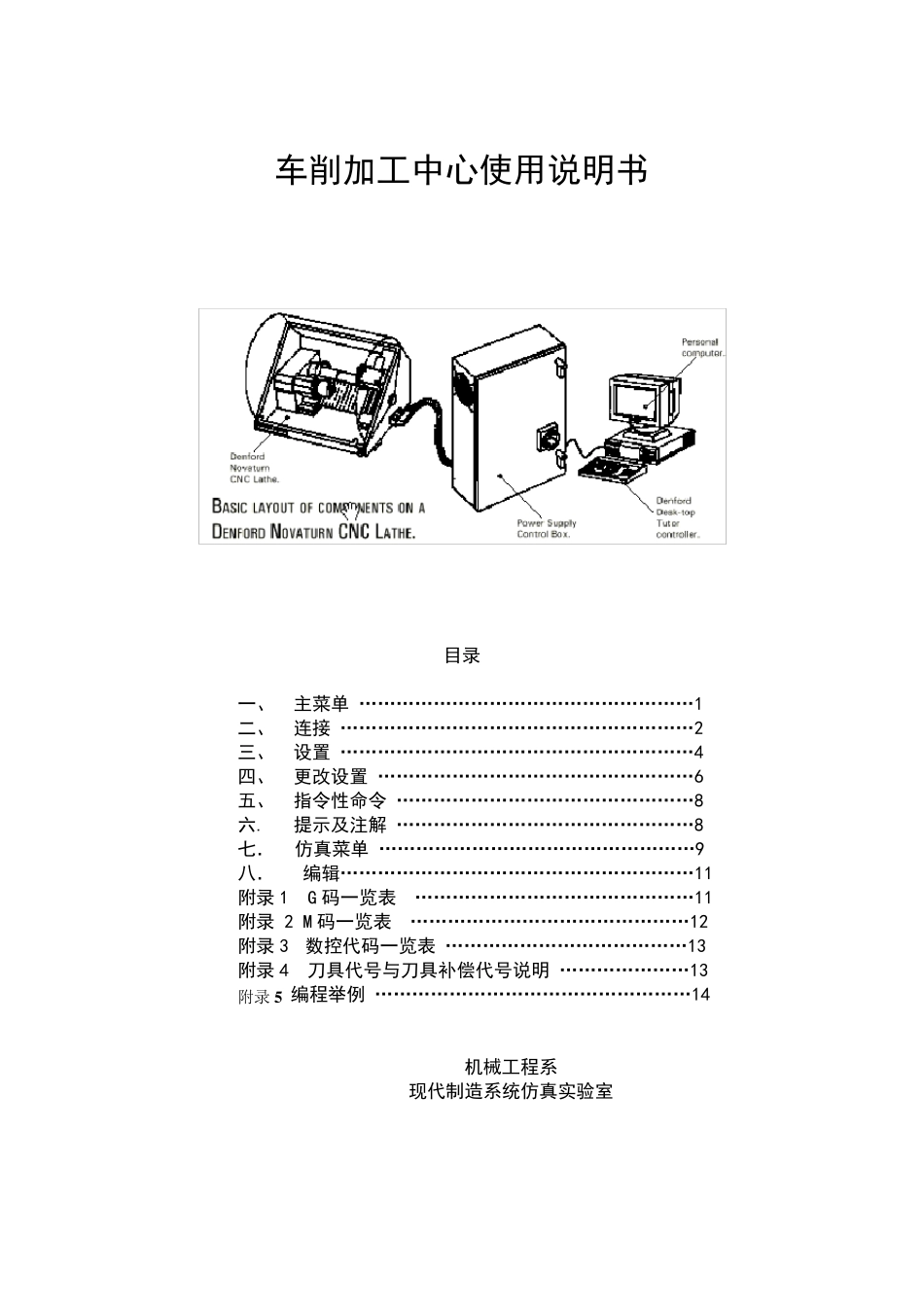

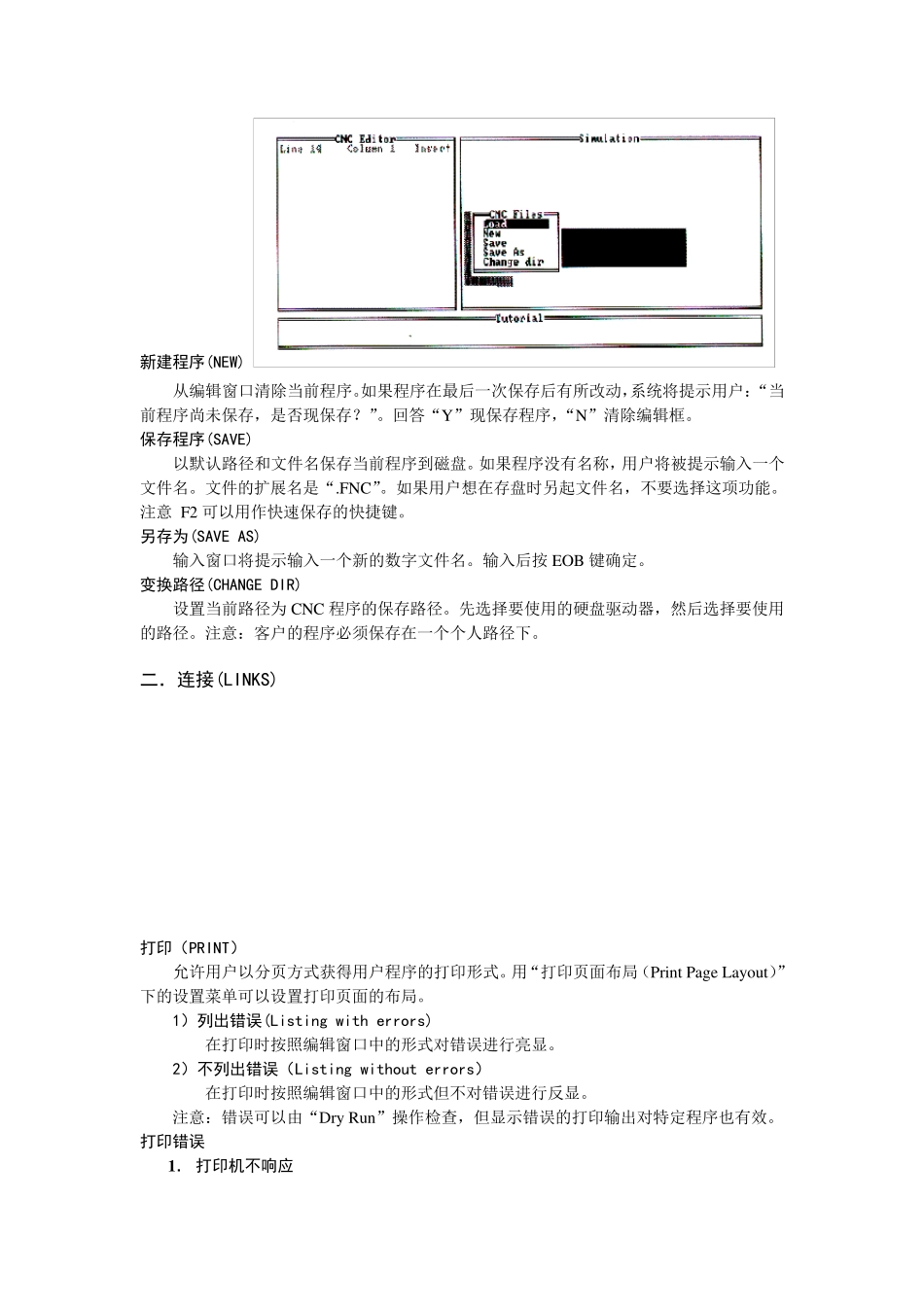

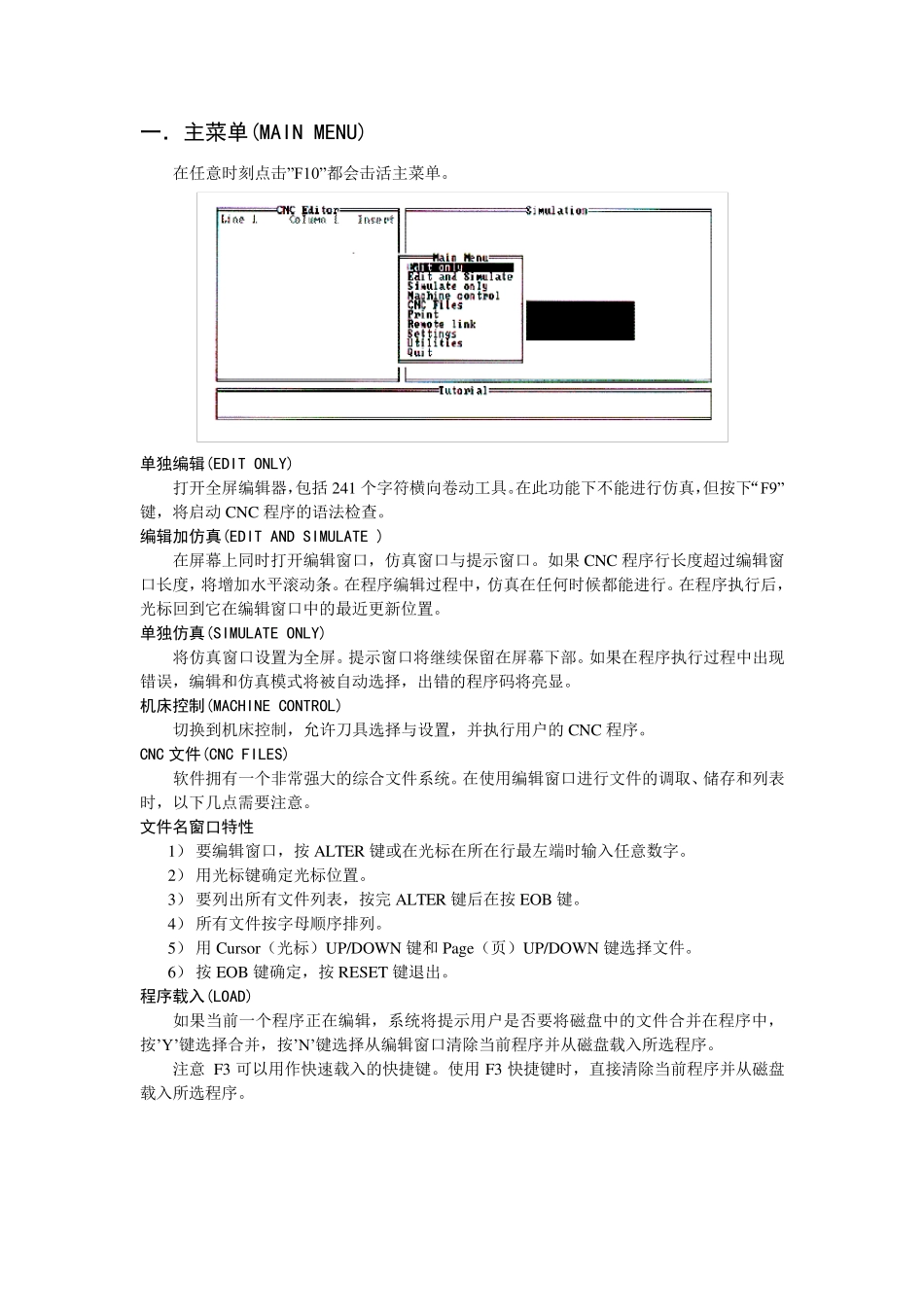

车削加工中心使用说明书 目录 一、 主菜单 ………………………………………………1 二、 连接 …………………………………………………2 三、 设置 …………………………………………………4 四、 更改设置 ……………………………………………6 五、 指令性命令 …………………………………………8 六. 提示及注解 …………………………………………8 七． 仿真菜单 ……………………………………………9 八． 编辑…………………………………………………11 附录1 G 码一览表 ………………………………………11 附录 2 M 码一览表 ………………………………………12 附录3 数控代码一览表 …………………………………13 附录4 刀具代号与刀具补偿代号说明 …………………13 附录5 编程举例 ……………………………………………14 机械工程系 现代制造系统仿真实验室 一．主菜单(MAIN MENU) 在任意时刻点击”F10”都会击活主菜单。 单独编辑(EDIT ONLY) 打开全屏编辑器，包括241 个字符横向卷动工具。在此功能下不能进行仿真，但按下“F9”键，将启动CNC 程序的语法检查。 编辑加仿真(EDIT AND SIMULATE ) 在屏幕上同时打开编辑窗口，仿真窗口与提示窗口。如果 CNC 程序行长度超过编辑窗口长度，将增加水平滚动条。在程序编辑过程中，仿真在任何时候都能进行。在程序执行后，光标回到它在编辑窗口中的最近更新位置。 单独仿真(SIMULATE ONLY) 将仿真窗口设置为全屏。提示窗口将继续保留在屏幕下部。如果在程序执行过程中出现错误，编辑和仿真模式将被自动选择，出错的程序码将亮显。 机床控制(MACHINE CONTROL) 切换到机床控制，允许刀具选择与设置，并执行用户的 CNC 程序。 CNC 文件(CNC FILES) 软件拥有一个非常强大的综合文件系统。在使用编辑窗口进行文件的调取、储存和列表时，以下几点需要注意。 文件名窗口特性 1） 要编辑窗口，按ALTER 键或在光标在所在行最左端时输入任意数字。 2） 用光标键确定光标位置。 3） 要列出所有文件列表，按完 ALTER 键后在按EOB 键。 4） 所有文件按字母顺序排列。 5） 用 Cursor（光标）UP/DOWN 键和 Page（页）UP/DOWN 键选择文件。 6） 按EOB 键确定，按RESET 键退出。 程序载入(LOAD) 如果当前一个程序正在编辑，系统将提示用户是否要将磁盘中的文件合并在程序中，按’Y’键选择合并，按’N’键选择...
