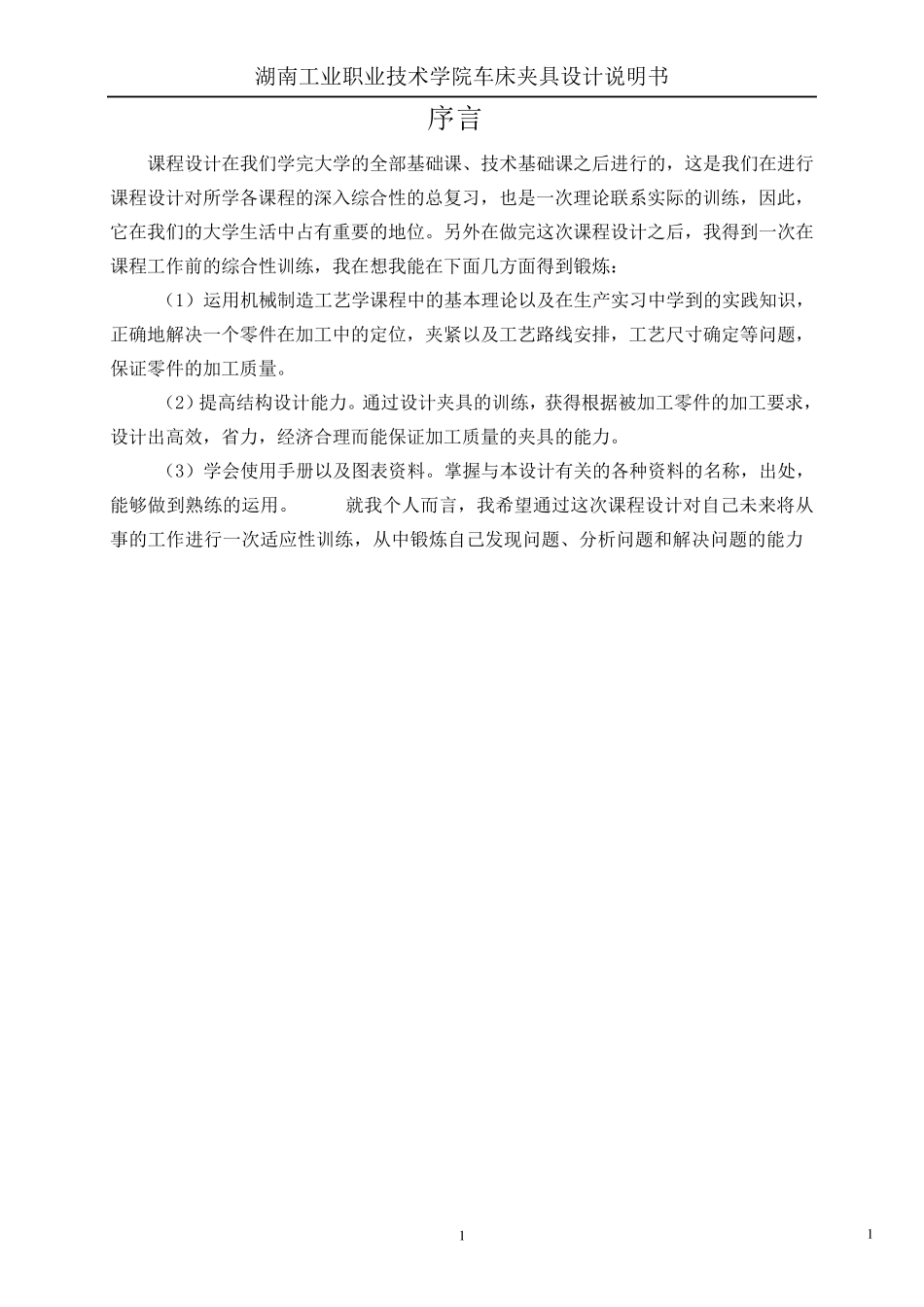

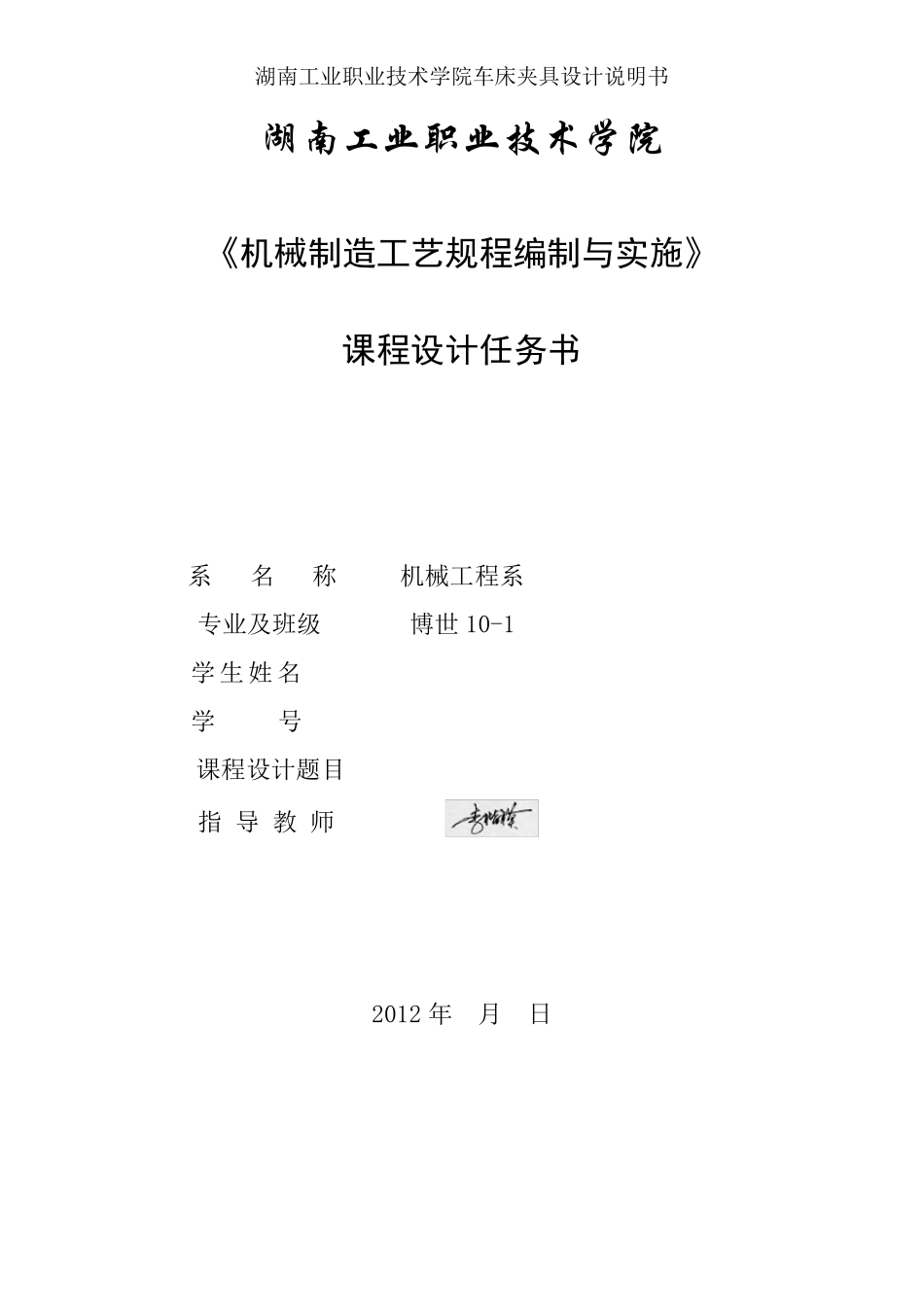

湖南工业职业技术学院车床夹具设计说明书 湖 南 工 业 职 业 技 术 学 院 《机械制造工艺规程编制与实施》 课程设计任务书 系 名 称 机械工程系 专业及班级 博世 10-1 学生姓 名 学 号 课程设计题目 指 导 教 师 2012 年 月 日 湖南工业职业技术学院车床夹具设计说明书 1 1 序言 课程设计在我们学完大学的全部基础课、技术基础课之后进行的，这是我们在进行课程设计对所学各课程的深入综合性的总复习，也是一次理论联系实际的训练，因此，它在我们的大学生活中占有重要的地位。另外在做完这次课程设计之后，我得到一次在课程工作前的综合性训练，我在想我能在下面几方面得到锻炼： （1）运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，保证零件的加工质量。 （2）提高结构设计能力。通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效，省力，经济合理而能保证加工质量的夹具的能力。 （3）学会使用手册以及图表资料。掌握与本设计有关的各种 资料的名 称 ，出处 ，能够 做到熟 练的运用。 就 我个人 而言，我希 望 通过这次课程设计对自 己 未 来 将 从事 的工作进行一次适 应 性训练，从 中锻炼自 己 发 现 问题、分 析 问题和 解决问题的能力 湖南工业职业技术学院车床夹具设计说明书 2 摘 要 本论文是结合目前实际生产中，常常发现仅用通用夹具不能满足生产要求，用通用夹具装夹工件生产效率低劳动强大，加工质量不高，而且往往需要增加划线工序，而专门设计夹具：车床夹具，主要包括夹具的定位方案，夹紧方案、对刀方案，夹具体与定位键的设计及加工精度等方面的分析。 本设计车床夹具有良好的加工精度，针对性强，主要用于拨叉零件孔工序的加工。其具有夹紧力装置，具备现代机床夹具所要求的高效化和精密化的特点，可以有效的减少工件加工的基本时间和辅助时间，大大提高了劳动生产力，从而可以有效地减轻工人的劳动强度和增加劳动效率。因此，对夹具知识的认识和学习以及设计新式的适合实际生产的夹具在今天显得尤为重要起来。 本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公 差 配 合与测量等多 方面的知识。 支 座 加工工艺规 程 及其夹具的设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三 部 分...
