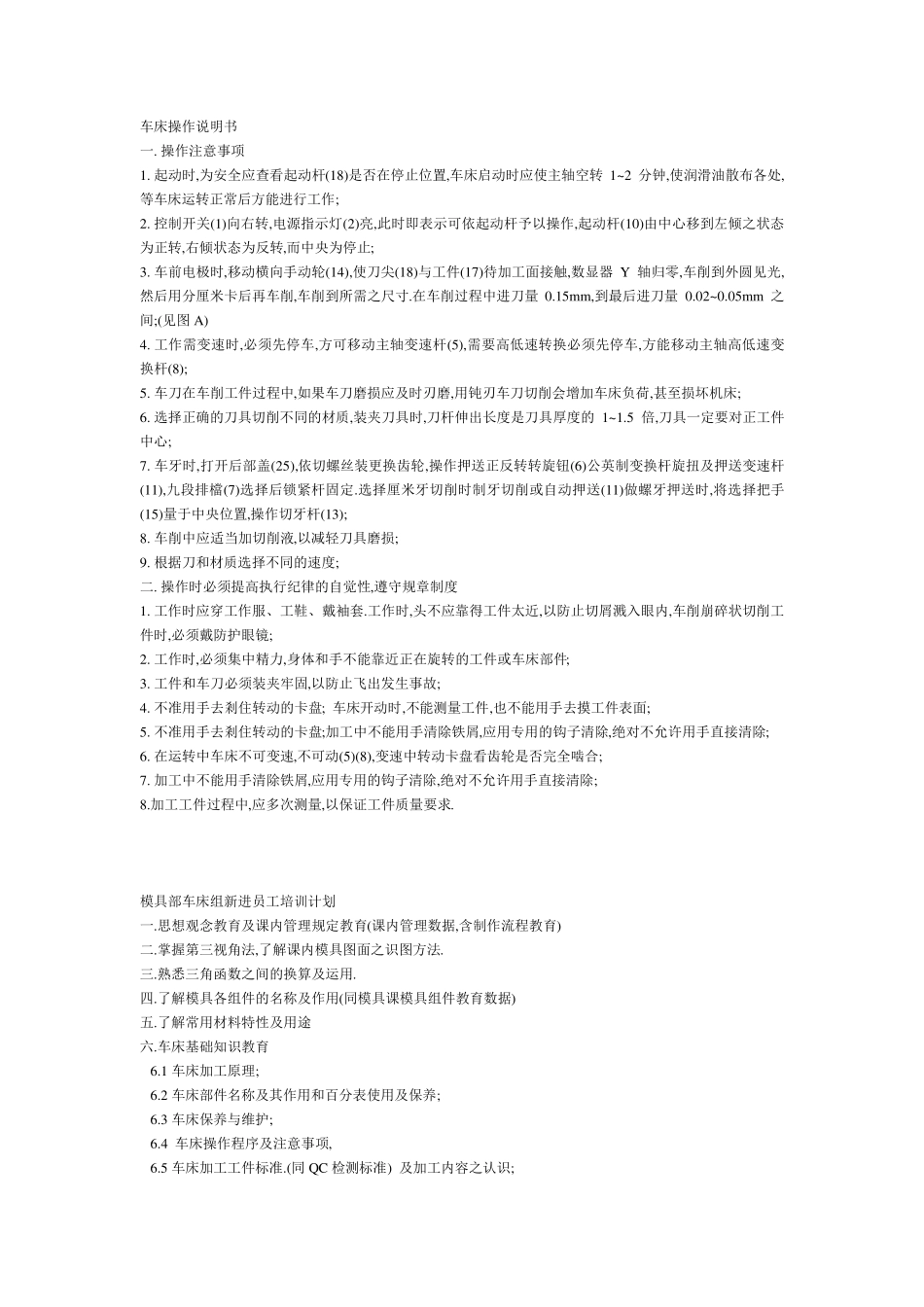

车床操作说明书 一. 操作注意事项 1. 起动时,为安全应查看起动杆(18)是否在停止位置,车床启动时应使主轴空转 1~2 分钟,使润滑油散布各处,等车床运转正常后方能进行工作; 2. 控制开关(1)向右转,电源指示灯(2)亮,此时即表示可依起动杆予以操作,起动杆(10)由中心移到左倾之状态为正转,右倾状态为反转,而中央为停止; 3. 车前电极时,移动横向手动轮(14),使刀尖(18)与工件(17)待加工面接触,数显器 Y 轴归零,车削到外圆见光,然后用分厘米卡后再车削,车削到所需之尺寸.在车削过程中进刀量 0.15mm,到最后进刀量 0.02~0.05mm 之间;(见图 A) 4. 工作需变速时,必须先停车,方可移动主轴变速杆(5),需要高低速转换必须先停车,方能移动主轴高低速变换杆(8); 5. 车刀在车削工件过程中,如果车刀磨损应及时刃磨,用钝刃车刀切削会增加车床负荷,甚至损坏机床; 6. 选择正确的刀具切削不同的材质,装夹刀具时,刀杆伸出长度是刀具厚度的1~1.5 倍,刀具一定要对正工件中心; 7. 车牙时,打开后部盖(25),依切螺丝装更换齿轮,操作押送正反转转旋钮(6)公英制变换杆旋扭及押送变速杆(11),九段排檔(7)选择后锁紧杆固定.选择厘米牙切削时制牙切削或自动押送(11)做螺牙押送时,将选择把手(15)量于中央位置,操作切牙杆(13); 8. 车削中应适当加切削液,以减轻刀具磨损; 9. 根据刀和材质选择不同的速度; 二. 操作时必须提高执行纪律的自觉性,遵守规章制度 1. 工作时应穿工作服、工鞋、戴袖套.工作时,头不应靠得工件太近,以防止切屑溅入眼内,车削崩碎状切削工件时,必须戴防护眼镜; 2. 工作时,必须集中精力,身体和手不能靠近正在旋转的工件或车床部件; 3. 工件和车刀必须装夹牢固,以防止飞出发生事故; 4. 不准用手去剎住转动的卡盘; 车床开动时,不能测量工件,也不能用手去摸工件表面; 5. 不准用手去剎住转动的卡盘;加工中不能用手清除铁屑,应用专用的钩子清除,绝对不允许用手直接清除; 6. 在运转中车床不可变速,不可动(5)(8),变速中转动卡盘看齿轮是否完全啮合; 7. 加工中不能用手清除铁屑,应用专用的钩子清除,绝对不允许用手直接清除; 8.加工工件过程中,应多次测量,以保证工件质量要求. 模具部车床组新进员工培训计划 一.思想观念教育及课内管理规定教育(课内管理数据,含制作流程教育) 二.掌握第三视角法,了解课内模具图面之识图方法. 三.熟悉三角函数之间的换算及运用. 四.了解模具各组件的名称及作用(同模具课模具组件教育数据) 五.了...
