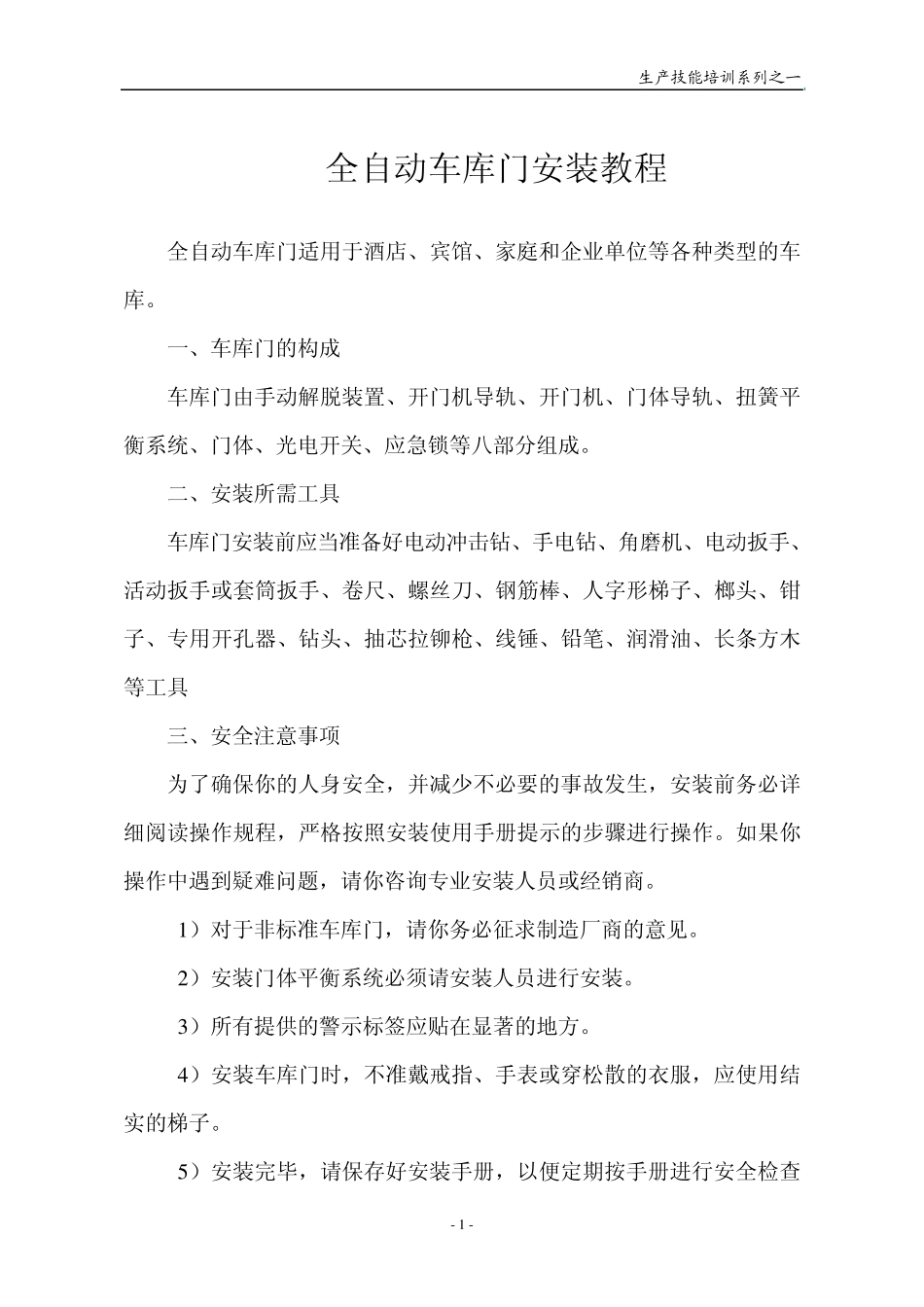

生产技能培训系列之一 - 1 - 全自动车库门安装教程 全自动车库门适用于酒店、宾馆、家庭和企业单位等各种类型的车库。 一、车库门的构成 车库门由手动解脱装置、开门机导轨、开门机、门体导轨、扭簧平衡系统、门体、光电开关、应急锁等八部分组成。 二、安装所需工具 车库门安装前应当准备好电动冲击钻、手电钻、角磨机、电动扳手、活动扳手或套筒扳手、卷尺、螺丝刀、钢筋棒、人字形梯子、榔头、钳子、专用开孔器、钻头、抽芯拉铆枪、线锤、铅笔、润滑油、长条方木等工具 三、安全注意事项 为了确保你的人身安全，并减少不必要的事故发生，安装前务必详细阅读操作规程，严格按照安装使用手册提示的步骤进行操作。如果你操作中遇到疑难问题，请你咨询专业安装人员或经销商。 1 ）对于非标准车库门，请你务必征求制造厂商的意见。 2 ）安装门体平衡系统必须请安装人员进行安装。 3 ）所有提供的警示标签应贴在显著的地方。 4 ）安装车库门时，不准戴戒指、手表或穿松散的衣服，应使用结实的梯子。 5 ）安装完毕，请保存好安装手册，以便定期按手册进行安全检查生产技能培训系列之一 - 2 - 及维护。 注意：如果车库没有侧门，请务必安装一套停电紧急进入装置，以便在停电时可以从外部手动开启门体。 四、车库门安装程序 （一）安装导轨 第一步，检查门体竖直导轨和水平导轨 1 、打开附件包装，检查水平导轨的长度，水平导轨的长度通常比门体高 4 0 0㎜左右。 2、检查竖直导轨长度，标准轨（单轨）竖直导轨的长度比门体低1 5 0㎜，低净轨（双轨）的竖直导轨分为两种，一种是双轨的上轨圆弧部分较小，竖直导轨的长度比门体低 350㎜。上轨圆弧部分较大双轨主要用于手动车库门。 第二步，确定门体导轨和吊架位置 首先用盛满水的塑料软管在门洞两侧距地面 600㎜左右的位置，确定一条水平基准线，此基准线将作为安装竖直导轨和门板的参照线。 将门板包装箱打开，测量门板的长度，然后在水平基准线位置测量门洞的宽度。根据水平基准线尺寸在门洞的两侧水平线用铅笔画出点1和点2，然后根据点1和点2用线锤和铅笔画出竖直导轨外侧基准线，外侧基准线 B=（门板长度－门洞宽度）÷2+43㎜，基准线从地面延伸到天花板。 第三步，组装竖直导轨 找到左右对称的竖直导轨连接支架、竖直导轨和竖直导轨安装支架生产技能培训系列之一 - 3 - 等零部件，并确定基本安装位置。在地板上预先组好这三对零件，其中在配置直导...
