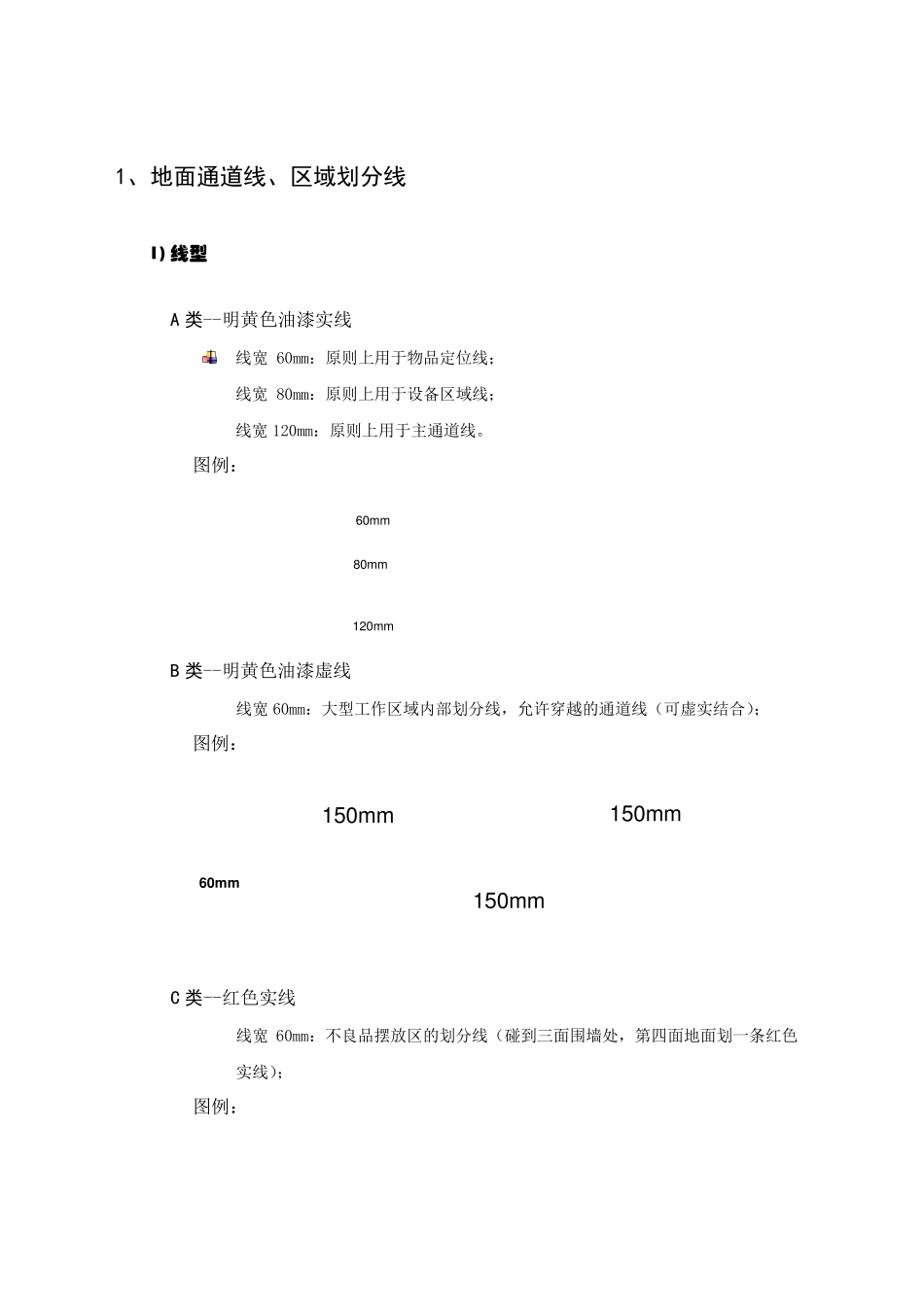

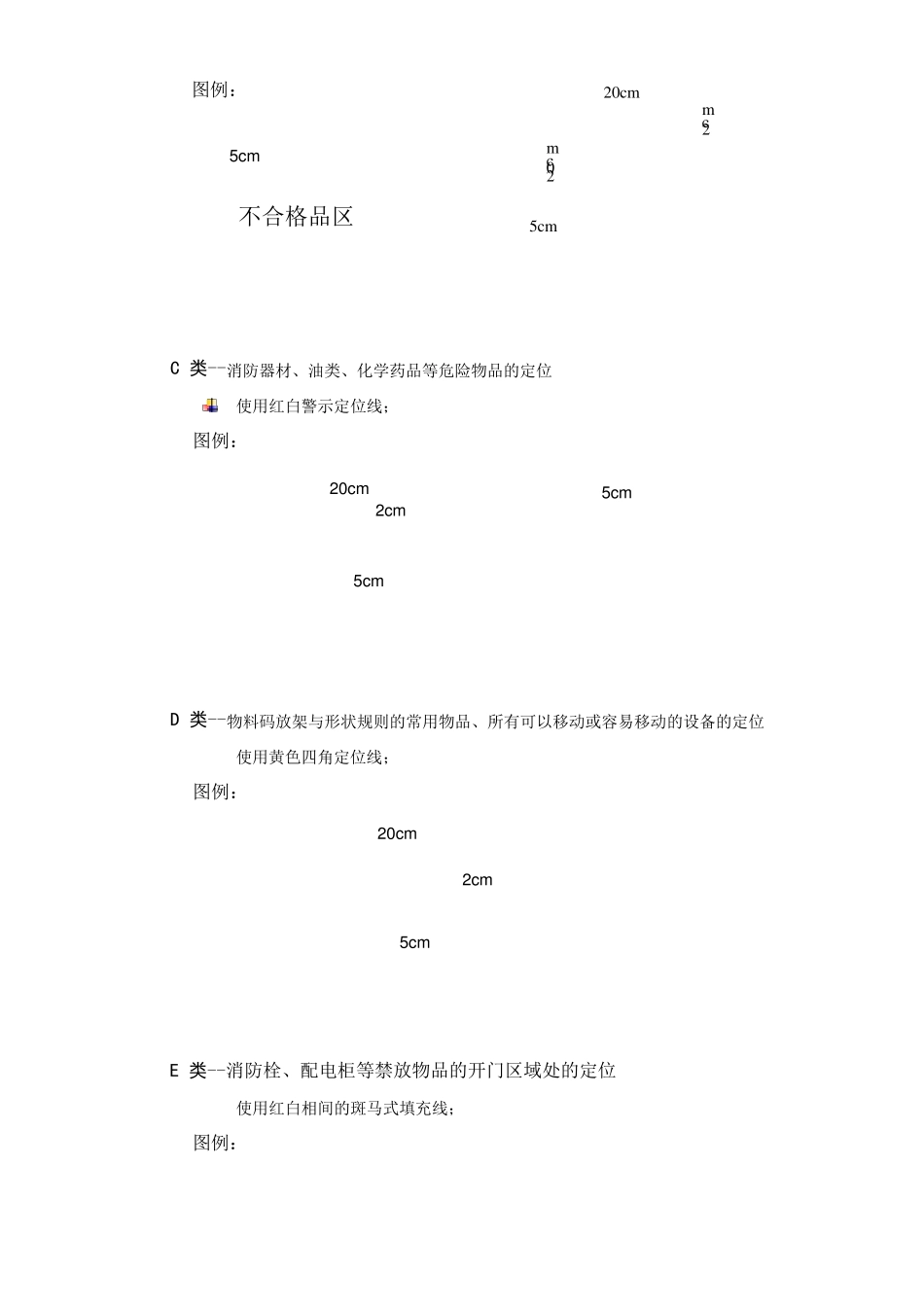

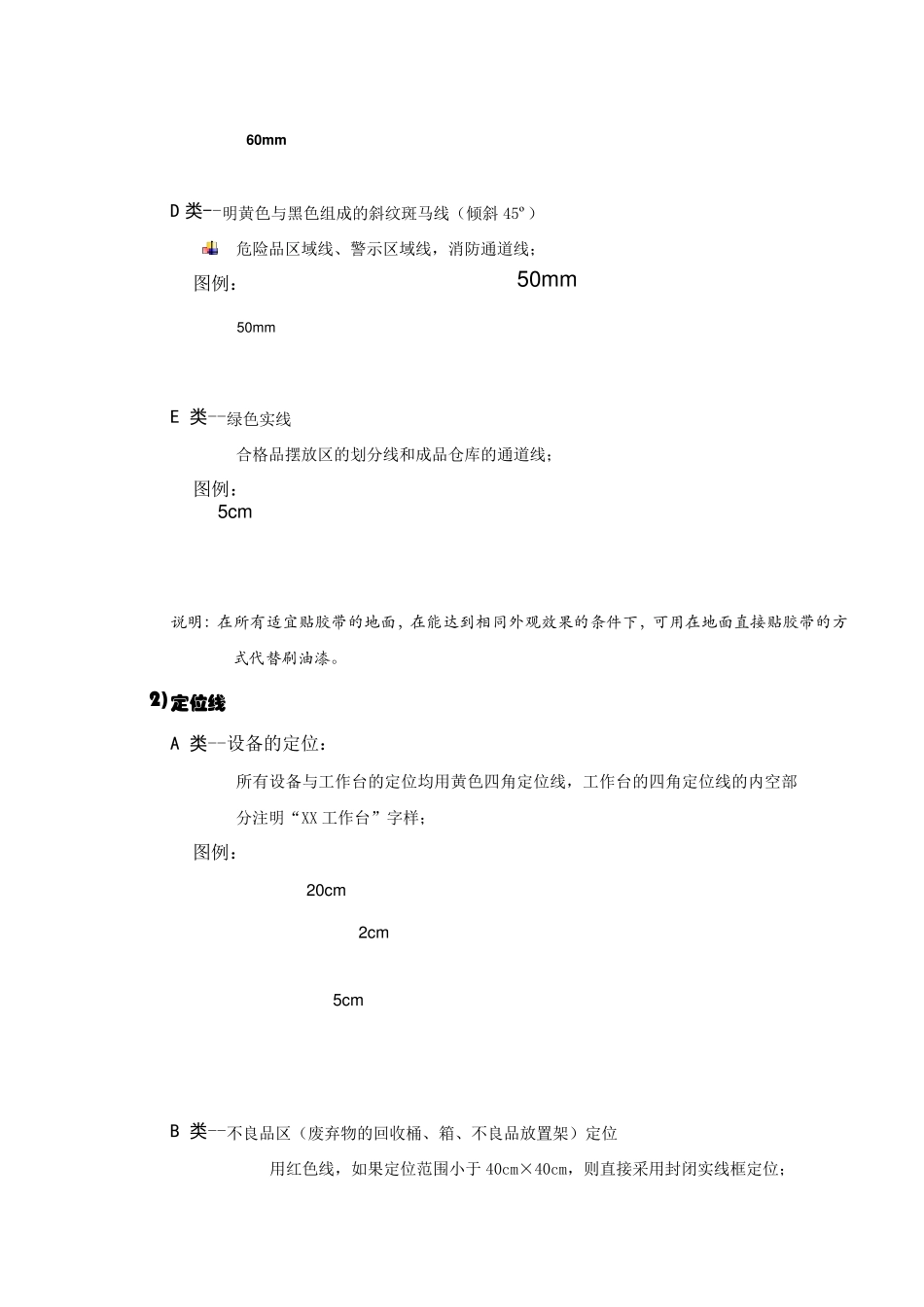

1、地面通道线、区域划分线 1) 线 型 A 类--明黄色油漆实线 线宽 60mm:原则上用于物品定位线; 线宽 80mm:原则上用于设备区域线; 线宽120mm:原则上用于主通道线。 图例: B 类--明黄色油漆虚线 线宽60mm:大型工作区域内部划分线,允许穿越的通道线(可虚实结合); 图例: C 类--红色实线 线宽60mm:不良品摆放区的划分线(碰到三面围墙处,第四面地面划一条红色实线); 图例: 150m m 150m m 150m m 60m m60m m 80m m 120m m D 类 --明黄色与黑色组成的斜纹斑马线(倾斜45º) 危险品区域线、警示区域线,消防通道线; 图例: E 类 --绿色实线 合格品摆放区的划分线和成品仓库的通道线; 图例: 说 明 : 在 所 有 适 宜 贴 胶 带 的 地 面 , 在 能 达 到 相 同 外 观 效 果 的 条 件 下 , 可 用 在 地 面 直 接 贴 胶 带 的 方式 代 替 刷 油 漆 。 2) 定 位 线 A 类 --设备的定位: 所有设备与工作台的定位均用黄色四角定位线,工作台的四角定位线的内空部分注明“XX 工作台”字样; 图例: B 类 --不良品区(废弃物的回收桶、箱、不良品放置架)定位 用红色线,如果定位范围小于40cm×40cm,则直接采用封闭实线框定位; 2cm 5cm 60m m 50m m 50m m 20cm 5cm 图例: C 类 --消防器材、油类、化学药品等危险物品的定位 使用红白警示定位线; 图例: D 类 --物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位 使用黄色四角定位线; 图例: E 类 --消防栓、配电柜等禁放物品的开门区域处的定位 使用红白相间的斑马式填充线; 图例: 2cm 5cm 5cm 2cm 5cm 20cm 5cm 20cm 不合格品区 20cm 5cm 20cm 2cm 说 明 : 红 色 线 宽 5cm, 空 白 线 宽 5cm, 45o 倾 斜 ; 区 域 长 度 与 消 防 栓 保 持一 致 、宽 度 30cm左右; 说明:红色线宽5cm,空白线宽5cm,45o 倾斜;区域长度与配电箱一致、宽度为门的半径; F 类--移动式设备的定位(如液压叉车、电动叉车、物料周转车等) 使用黄线四周定位线,并标明起动方向; G 类--货架的定位 图例: 物料周转车停放区 区域大小由车的大 小确定 通 道 5cm 5cm 手推式灭火器 壁挂式灭火器 说 明 : 红 色 、线宽5cm,空白宽5cm,45o 倾斜;区域长度与灭火器的数量一致...
