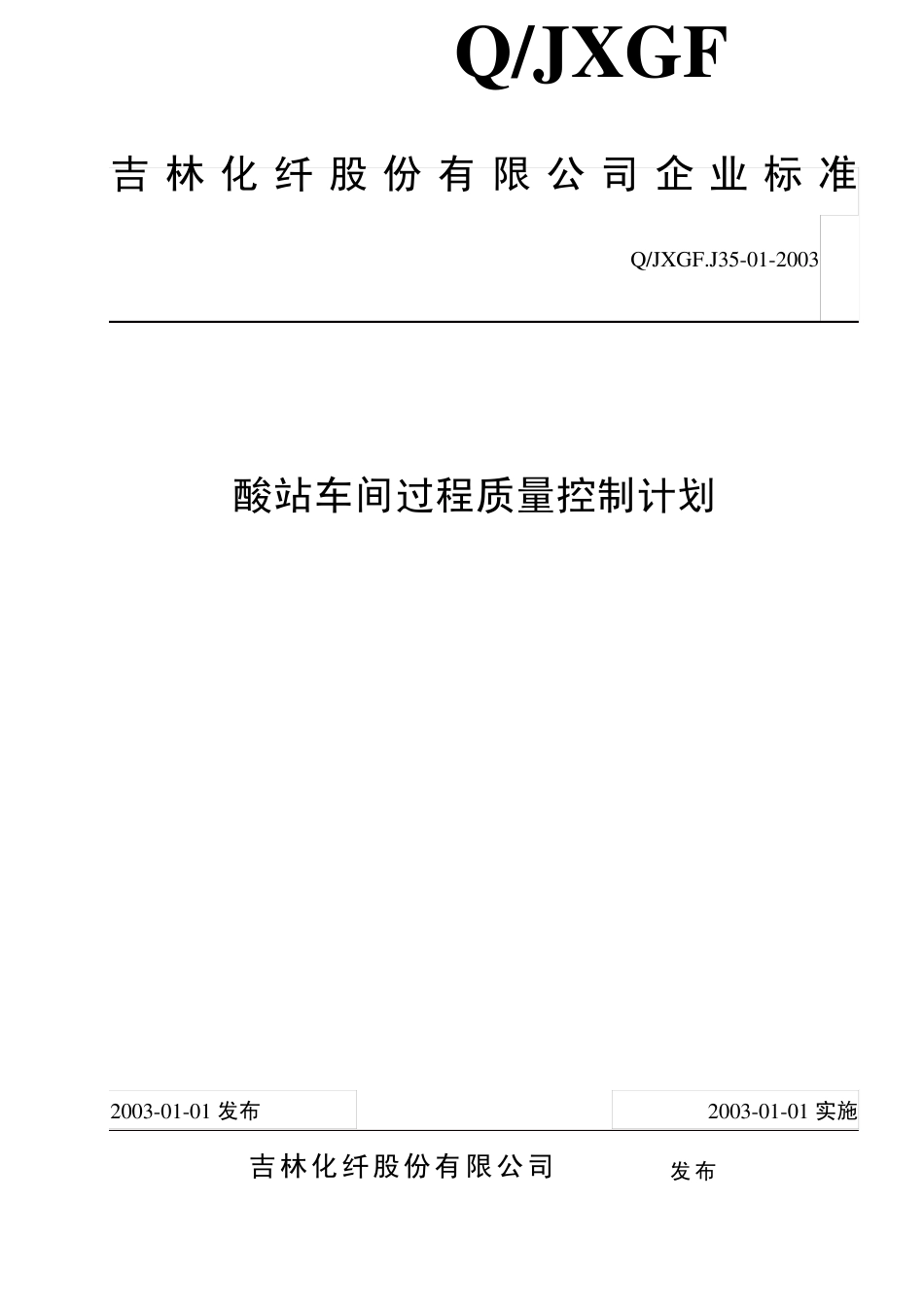

吉林化纤股份有限公司企业 标 准 Q/JXGF Q /JX GF.J35-01-2003 酸站车间过程质量控制计划 2003-01-01 发布 2003-01-01 实施 吉林化纤股份有限公司 发 布 Q/JXGF.J35-01-2003 1 酸站车间过程质量控制计划 1 范围 本标准规定了酸站车间空调岗位及工艺生产过程流程；过程控制方法；检验方式；检验部门；记录名称；主要设备。 本标准适用于酸站车间空调岗位及工艺岗位过程质量控制。 2 过程质量控制计划 酸站车间空调岗位过程质量控制计划 过 程 流程图 引用标准编号 过程控制方法 检验 方式 检验 部门 记录 名称 设 备 重要控制项目 单位 工艺参数 控制手段 蒸汽 酸站 空调室 6 个站 Q/JXGF.JGY35-01-2003 蒸汽压力 酸站室温度 Mpa ℃ 0.20-0.45 夏季自然温度 冬季19± 2 两小时巡检记录一次不合格及时调整反馈 两小时巡检记录一次不合格及时调整反馈 自 检 酸 站 空 调 岗 位 工 酸 站 车 间 空 调 工 艺 记 录 一酸站：风机：4-72-11.120 风量：69300 m3/h 台数：1 台 二酸站：风机：T4-72-2X12E 风量：11400 m3/h台数：1 台 三酸站：风机：4-72-11.120 风量：11400 m3/h 台数：1 台 四酸站：风机：T4-72-2X12E 风量：55700 m3/h台数：1 台 五酸站：风机：T4-72-2X12E 风量：104600 m3/h台数：1 台 六酸站：风机：T4-72-2X12E 风量：104600 m3/h台数：1 台 符号:一般过程○ 关键过程:△ 辅助过程:□ Q/JXGF.J35-01-2003 2 酸站车间一站过程质量控制计划 过 程 流程图 引用标准编号 工艺控制方法 检验 方式 检验 部门 记录 名称 设 备 重要控制项目 单位 工艺参数 控制手段 硫 浓 酸 硫 锌 酸 调配 司泵 过滤 加热 蒸发 Q/JXGF.JGY35-01-2003 硫酸在酸浴中的浓度 g/l 125-130 每小时记录一次化验数据,并及时分析调整 专 检 纺 练 化 验 室 酸站车间酸浴调配工艺 记录 1 台大浓酸储罐 V=10m 3 2 台浓酸计量罐 V=1.2m 3 6 台酸浴受槽 V=25m 3 2 台旋流器 11 台酸泵 3 台纺丝高位槽 V=7m 3 11 台酸泵 9 台过滤机 1 台UR472 加热器,加热面积50 m 3 2 台蒸发机组蒸发水能力 3T/h 硫酸锌在酸浴中的浓度 g/l 11±1 每小时记录一次化验数据,并根据化验数据,及时调整 酸浴落差 g/l <7 每小时记录一次化验数据,并根据化验数据,及时调整 酸浴透明度 m m ...
