轧制过程中产生耳子的原因VIP免费

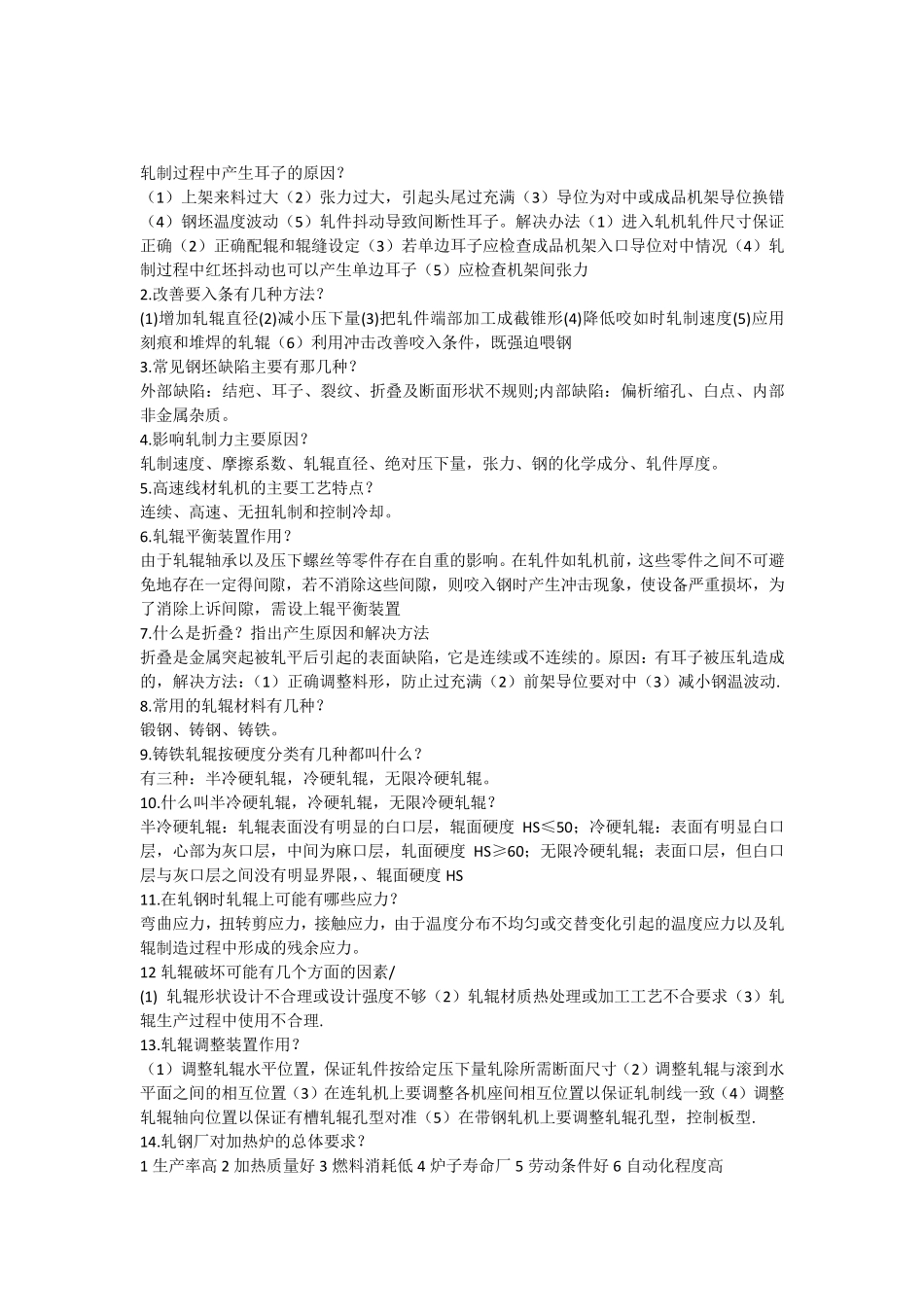

轧制过程中产生耳子的原因？ （1）上架来料过大（2）张力过大，引起头尾过充满（3）导位为对中或成品机架导位换错（4）钢坯温度波动（5）轧件抖动导致间断性耳子。解决办法（1）进入轧机轧件尺寸保证正确（2）正确配辊和辊缝设定（3）若单边耳子应检查成品机架入口导位对中情况（4）轧制过程中红坯抖动也可以产生单边耳子（5）应检查机架间张力 2.改善要入条有几种方法？ (1)增加轧辊直径(2)减小压下量(3)把轧件端部加工成截锥形(4)降低咬如时轧制速度(5)应用刻痕和堆焊的轧辊（6）利用冲击改善咬入条件，既强迫喂钢 3.常见钢坯缺陷主要有那几种？ 外部缺陷：结疤、耳子、裂纹、折叠及断面形状不规则;内部缺陷：偏析缩孔、白点、内部非金属杂质。 4.影响轧制力主要原因？ 轧制速度、摩擦系数、轧辊直径、绝对压下量，张力、钢的化学成分、轧件厚度。 5.高速线材轧机的主要工艺特点？ 连续、高速、无扭轧制和控制冷却。 6.轧辊平衡装置作用？ 由于轧辊轴承以及压下螺丝等零件存在自重的影响。在轧件如轧机前，这些零件之间不可避免地存在一定得间隙，若不消除这些间隙，则咬入钢时产生冲击现象，使设备严重损坏，为了消除上诉间隙，需设上辊平衡装置 7.什么是折叠？指出产生原因和解决方法 折叠是金属突起被轧平后引起的表面缺陷，它是连续或不连续的。原因：有耳子被压轧造成的，解决方法：（1）正确调整料形，防止过充满（2）前架导位要对中（3）减小钢温波动. 8.常用的轧辊材料有几种？ 锻钢、铸钢、铸铁。 9.铸铁轧辊按硬度分类有几种都叫什么？ 有三种：半冷硬轧辊，冷硬轧辊，无限冷硬轧辊。 10.什么叫半冷硬轧辊，冷硬轧辊，无限冷硬轧辊？ 半冷硬轧辊：轧辊表面没有明显的白口层，辊面硬度 HS≤50；冷硬轧辊：表面有明显白口层，心部为灰口层，中间为麻口层，轧面硬度 HS≥60；无限冷硬轧辊；表面口层，但白口层与灰口层之间没有明显界限，、辊面硬度 HS 11.在轧钢时轧辊上可能有哪些应力？ 弯曲应力，扭转剪应力，接触应力，由于温度分布不均匀或交替变化引起的温度应力以及轧辊制造过程中形成的残余应力。 12 轧辊破坏可能有几个方面的因素/ (1) 轧辊形状设计不合理或设计强度不够（2）轧辊材质热处理或加工工艺不合要求（3）轧辊生产过程中使用不合理. 13.轧辊调整装置作用？ （1）调整轧辊水平位置，保证轧件按给定压下量轧除所需断面尺寸（2）调整轧辊与滚到水平面之间的相互位置（3）在连轧机上要调整...
