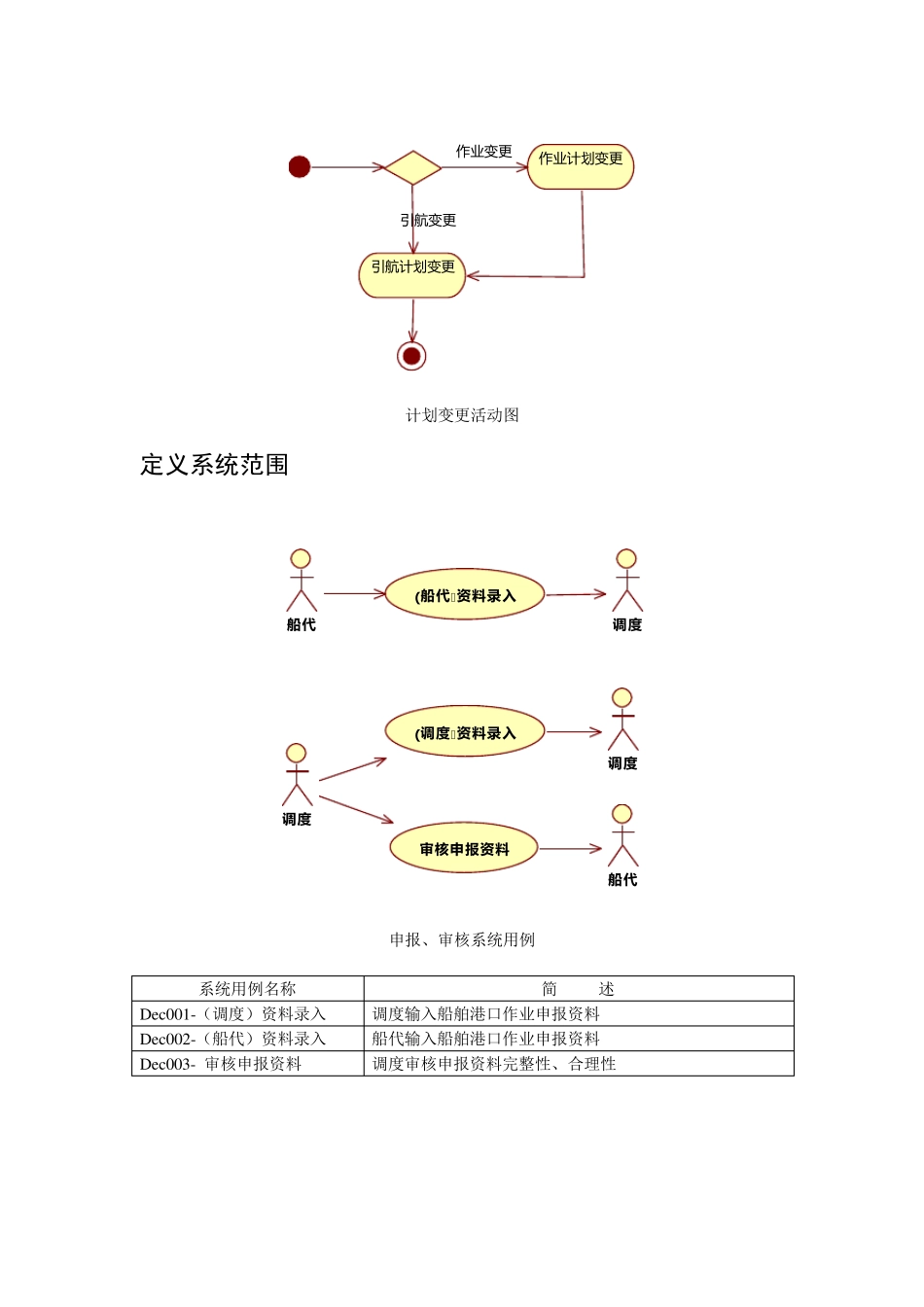

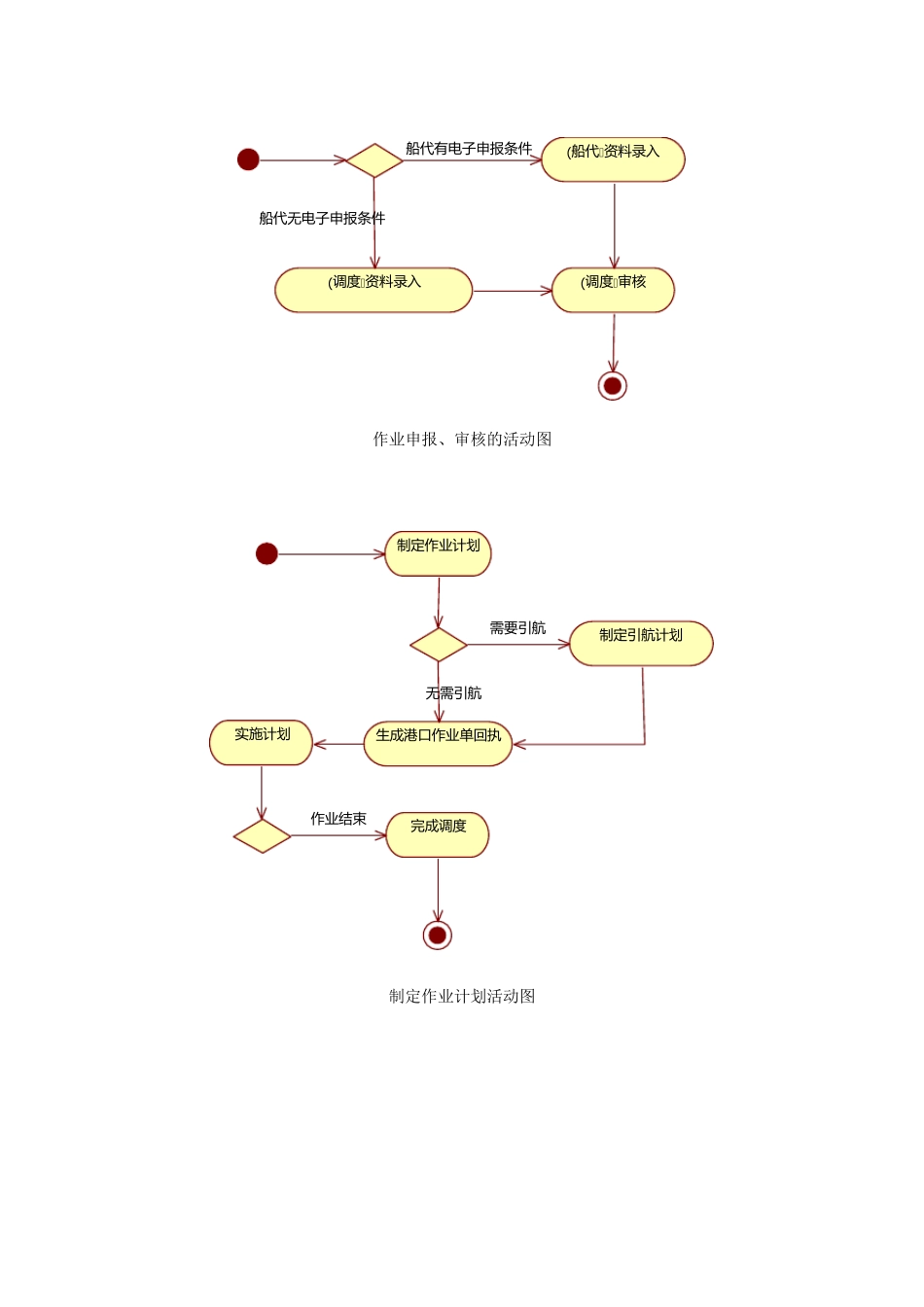

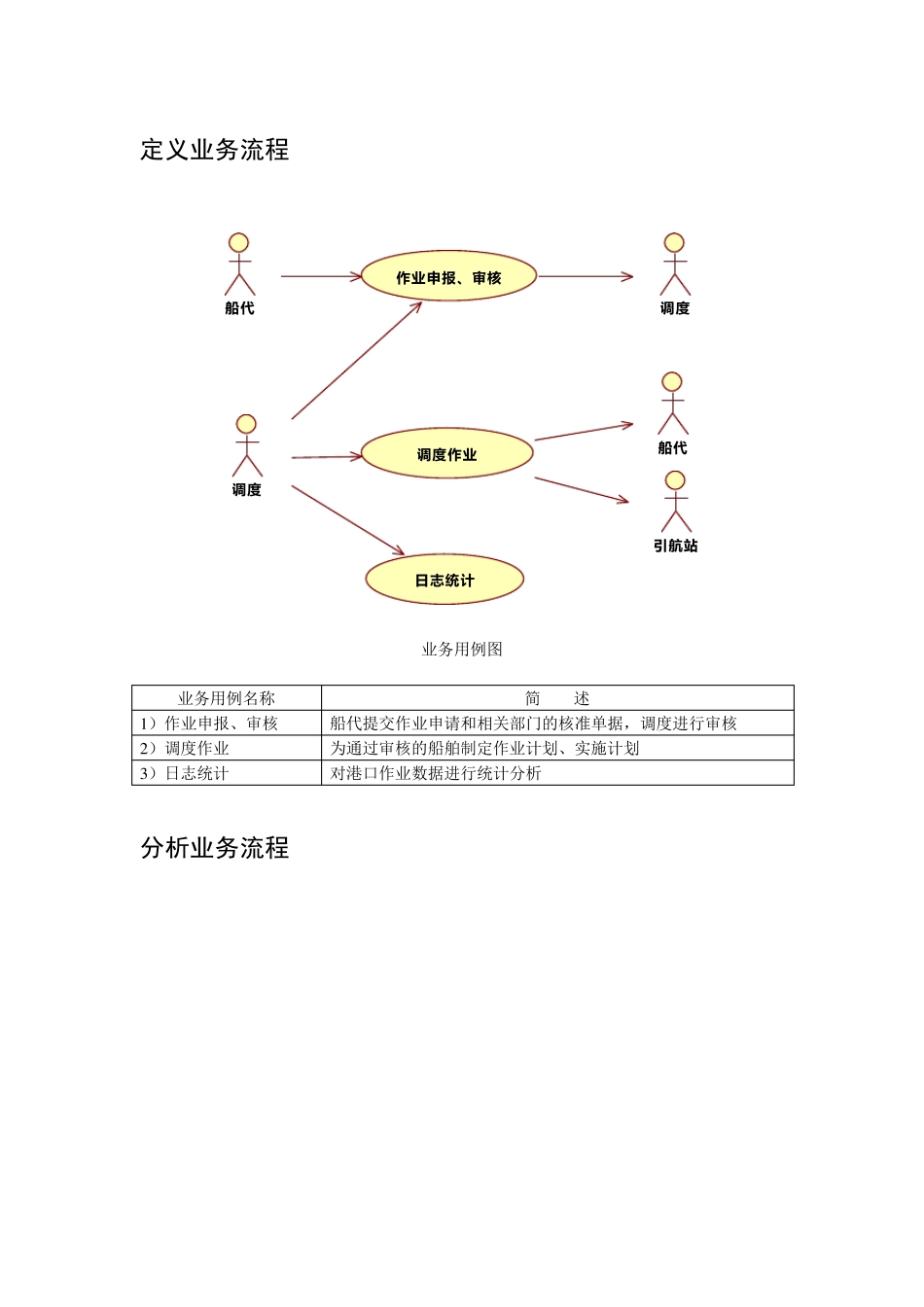

定义业务流程 调 度船 代作 业 申 报 、审核调 度 作 业日志统计调 度船 代引航站 业务用例图 业务用例名称 简 述 1 ）作业申报、审核 船代提交作业申请和相关部门的核准单据，调度进行审核 2 ）调度作业 为通过审核的船舶制定作业计划、实施计划 3 ）日志统计 对港口作业数据进行统计分析 分析业务流程 (调 度 )资 料 录 入(调 度 )审 核(船 代 )资 料 录 入船 代 有 电 子 申 报 条 件船 代 无 电 子 申 报 条 件 作业申报、审核的活动图 制 定 作 业计划生成港口作 业单回执制 定 引航计划完成调 度需要引航无 需引航作 业结束实施计划 制定作业计划活动图 作 业计划变更作 业变更引航计划变更引航变更 计划变更活动图 定义系统范围 调 度(调 度 )资 料 录 入调 度调 度船 代(船 代)资 料 录 入审核申报资 料船 代 申报、审核系统用例 系统用例名称 简 述 Dec001-（调度）资料录入 调度输入船舶港口作业申报资料 Dec002-（船代）资料录入 船代输入船舶港口作业申报资料 Dec003- 审核申报资料 调度审核申报资料完整性、合理性 调 度制 定 (追 补 )作 业计划生成港口作 业单回执制 定 引航计划完成调 度作 业计划变动引航系统船代引航计划变动引航系统实施计划 调度作业系统用例图 系统用例名称 简 述 Sche001- 制定作业计划 安排作业计划 Sche002- 生成港口作业单回执 将作业计划反馈给船代 Sche003- 实施计划 将船舶港口作业信息通知相关单位 Sche004- 制定引航计划 为需要引航的作业安排引航 Sche005- 作业计划变动 调整作业地点、作业时间等信息 Sche006- 引航计划变动 调整引航起止地点 Sche007- 完成调度 完成调度工作，记录加入工作日志 分析系统流程 Dec001-（调度）资料录入 ■用例名称 ■用例编号 ■用例简述 ■用例图 □系统 □执行者 □相关用例 □其他（） ■主要流程 ■替代流程 □例外流程 □其他（） □启动事件或条件 □前置条件 □后置条件 □失败时状态 □业务规则 □其他（） □用例叙述的历史版本 □UML 图 ■参考画面 □非UML 文档 □其他（） □优先性 □迭代等级 □待解决问题 □基本假设 □相关人员 ■特殊需求 □其他（） □其他（） 用例名称 （调度）资料录入 用例编号 Dec001 用例简述 调度输入船舶港口作业申报资料 用例图...
