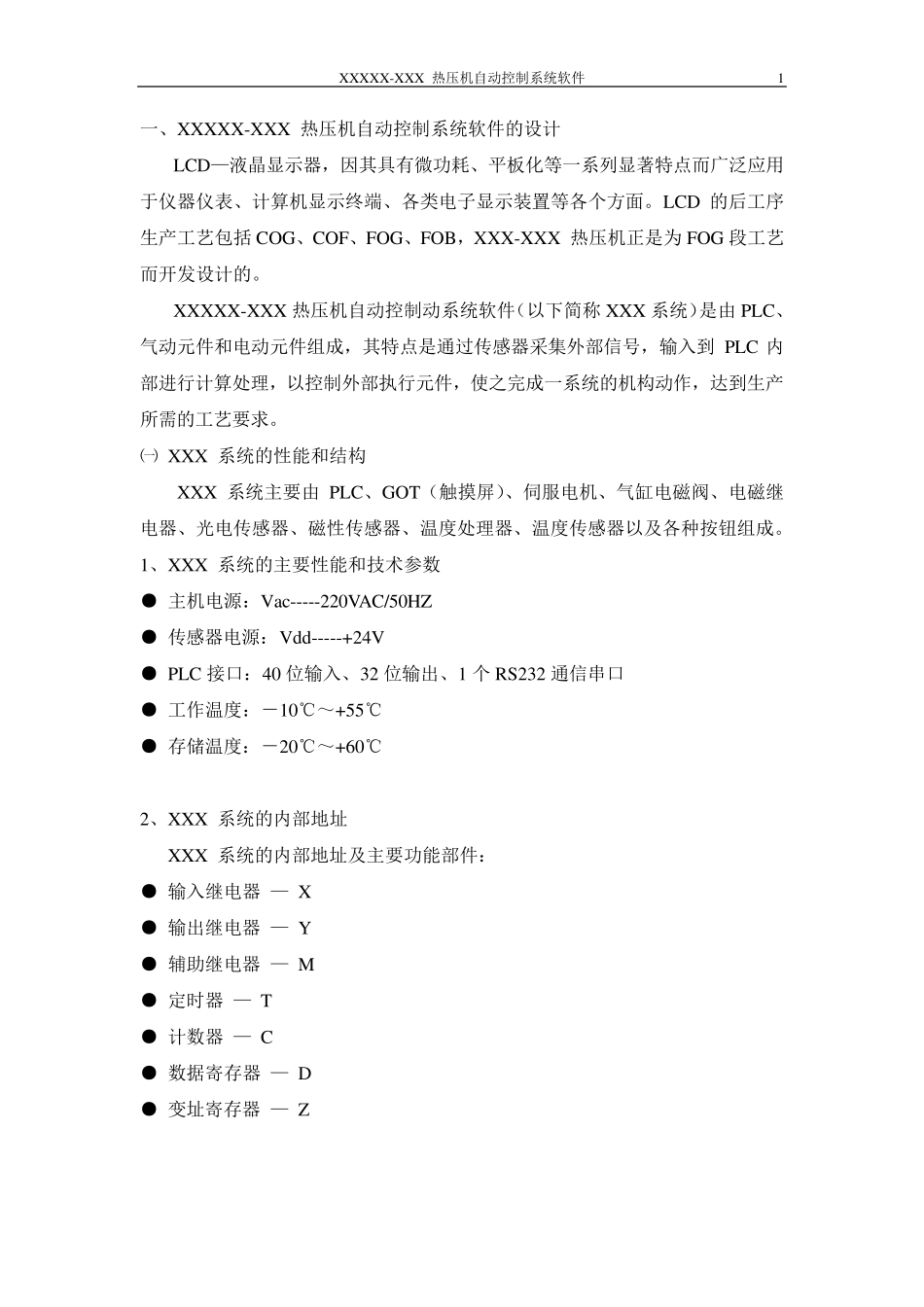

XXXXX-XXX 热压机自动控制系统软件 1 一、XXXXX-XXX 热压机自动控制系统软件的设计 LCD—液晶显示器，因其具有微功耗、平板化等一系列显著特点而广泛应用于仪器仪表、计算机显示终端、各类电子显示装置等各个方面。LCD 的后工序生产工艺包括 COG、COF、FOG、FOB，XXX-XXX 热压机正是为 FOG 段工艺而开发设计的。 XXXXX-XXX 热压机自动控制动系统软件（以下简称 XXX 系统）是由 PLC、气动元件和电动元件组成，其特点是通过传感器采集外部信号，输入到 PLC 内部进行计算处理，以控制外部执行元件，使之完成一系统的机构动作，达到生产所需的工艺要求。 ㈠ XXX 系统的性能和结构 XXX 系统主要由 PLC、GOT（触摸屏）、伺服电机、气缸电磁阀、电磁继电器、光电传感器、磁性传感器、温度处理器、温度传感器以及各种按钮组成。 1、XXX 系统的主要性能和技术参数 ● 主机电源：Vac-----220VAC/50HZ ● 传感器电源：Vdd-----+24V ● PLC 接口：40 位输入、32 位输出、1 个 RS232 通信串口 ● 工作温度：－10℃～+55℃ ● 存储温度：－20℃～+60℃ 2、XXX 系统的内部地址 XXX 系统的内部地址及主要功能部件： ● 输入继电器 — X ● 输出继电器 — Y ● 辅助继电器 — M ● 定时器 — T ● 计数器 — C ● 数据寄存器 — D ● 变 址寄存器 — Z X X X X X -X X X 热压机自动控制系统软件 2 3、X X X 系统的外部引线功能定义 X X X 系统共有 82 根引脚，具体定义如下： X X X X X -X X X 热压机自动控制系统软件 3 ㈡ 指令描述 X X X 系统主要有如下指令： X X X X X -X X X 热压机自动控制系统软件 4 XXXXX-XXX 热压机自动控制系统软件 5 ㈢ 人机界面（GOT） 1、参数设置 人机界面(GOT)可用于参数设置和数据的显示(如图所示) 2、手动操作 人机界面亦可制作手动调试所需的各种按键，以替代繁琐的按钮(如图) X X X X X -X X X 热压机自动控制系统软件 6 3、生产信息 人机界面还可用于显示生产时的各种数据以及 PLC 内部的信息，比如外部引脚的通断信息、生产时产生的报警信息等(如下图) X X X X X -X X X 热压机自动控制系统软件 7 X X X X X -X X X 热压机自动控制系统软件 8 ㈣ X X X 系统的接口及编程 1、硬件接口 X X X 系统与电脑的接口可以有两种方式：直接控制方式和...
