轴承型号及间隙VIP免费

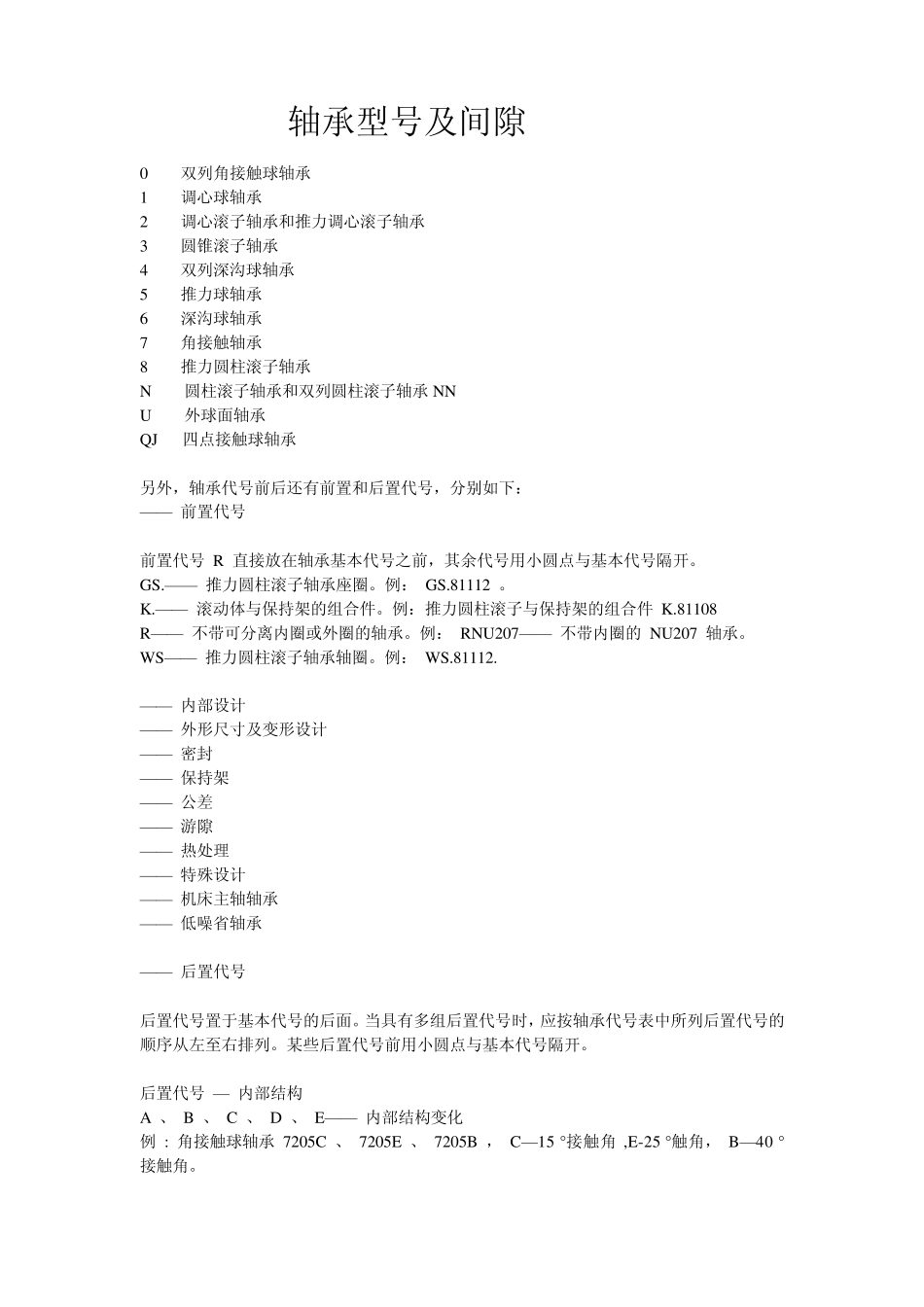

轴承型号及间隙 0 双列角接触球轴承 1 调心球轴承 2 调心滚子轴承和推力调心滚子轴承 3 圆锥滚子轴承 4 双列深沟球轴承 5 推力球轴承 6 深沟球轴承 7 角接触轴承 8 推力圆柱滚子轴承 N 圆柱滚子轴承和双列圆柱滚子轴承NN U 外球面轴承 QJ 四点接触球轴承 另外，轴承代号前后还有前置和后置代号，分别如下： —— 前置代号 前置代号 R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。 GS.—— 推力圆柱滚子轴承座圈。例： GS.81112 。 K.—— 滚动体与保持架的组合件。例：推力圆柱滚子与保持架的组合件 K.81108 R—— 不带可分离内圈或外圈的轴承。例： RNU207—— 不带内圈的 NU207 轴承。 WS—— 推力圆柱滚子轴承轴圈。例： WS.81112. —— 内部设计 —— 外形尺寸及变形设计 —— 密封 —— 保持架 —— 公差 —— 游隙 —— 热处理 —— 特殊设计 —— 机床主轴轴承 —— 低噪省轴承 —— 后置代号 后置代号置于基本代号的后面。当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。某些后置代号前用小圆点与基本代号隔开。 后置代号 — 内部结构 A 、 B 、 C 、 D 、 E—— 内部结构变化 例 : 角接触球轴承 7205C 、 7205E 、 7205B ， C—15 °接触角 ,E-25 °触角， B—40 °接触角。 例：圆柱滚子、调心滚子及推力调心滚子轴承 N309E 、 21309 E 、 29412E—— 加强型设计，轴承负载能力提高。 VH—— 滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。 例： NJ2312VH 。 后置代号 — 轴承外形尺寸及外部结构 DA—— 带双半内圈的可分离型双列角接触球轴承。例： 3306DA 。 DZ—— 圆柱型外径的滚轮轴承。例： ST017DZ 。 K—— 圆锥孔轴承，锥度 1 ： 12 。例： 2308K 。 K30- 圆锥孔轴承，锥度 1 ： 30 。例： 24040 K30 。 2LS—— 双内圈两面带防尘盖的双列圆柱滚子轴承。例： NNF5026VC.2LS.V—— 内部结构变化，双内圈，两面带防尘盖、满滚子双列圆柱滚子轴承。 N—— 外圈上带止动槽的轴承。例： 6207N 。 NR—— 外圈上带止动槽和止动环的轴承。例： 6207 NR 。 N2-—— 外圈上带两个止动槽的四点接触球轴承。例： QJ315N2 。 S—— 外圈带润滑油槽和三个润滑油孔的轴承。例： 23040 S 。轴承外径...
