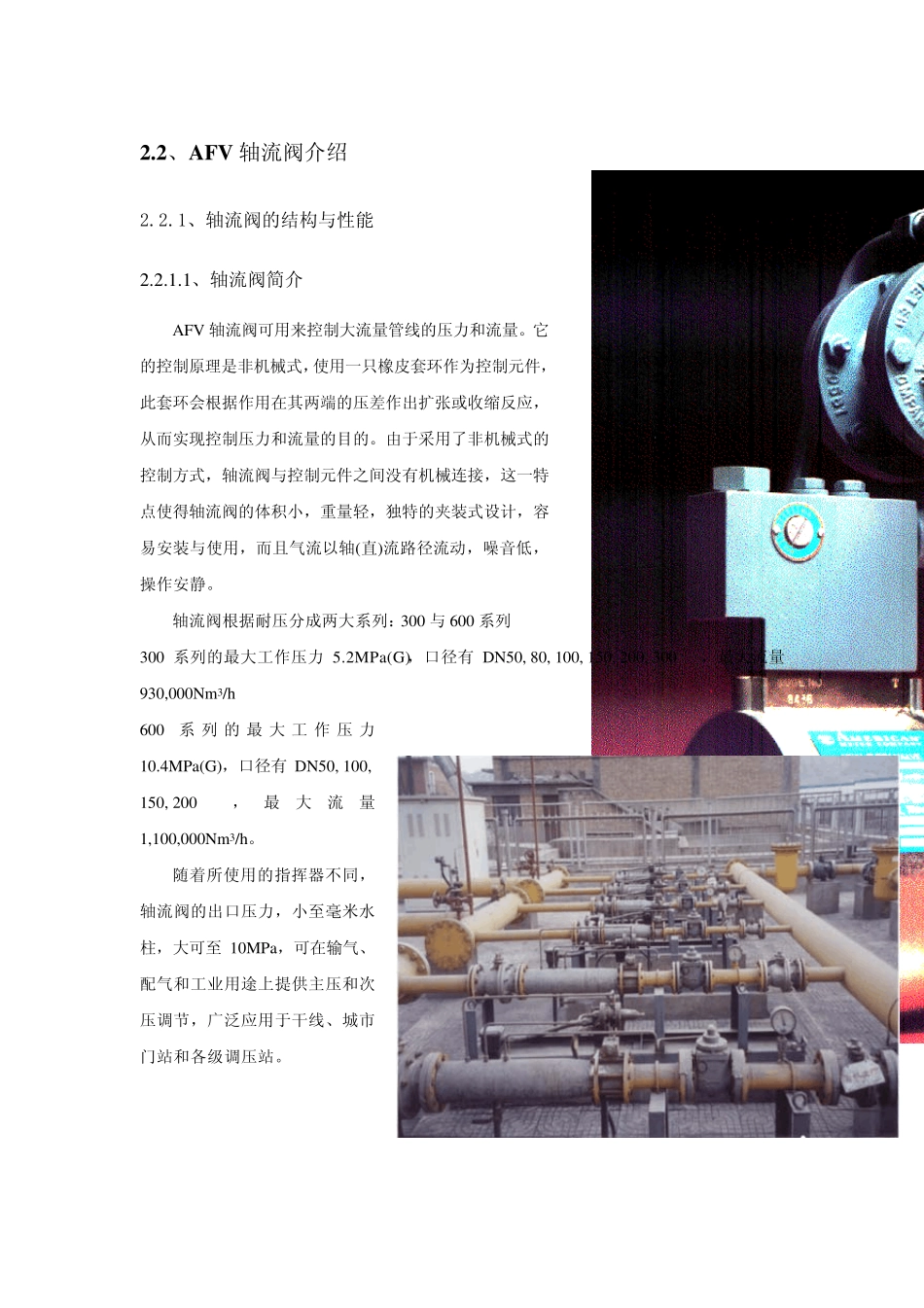

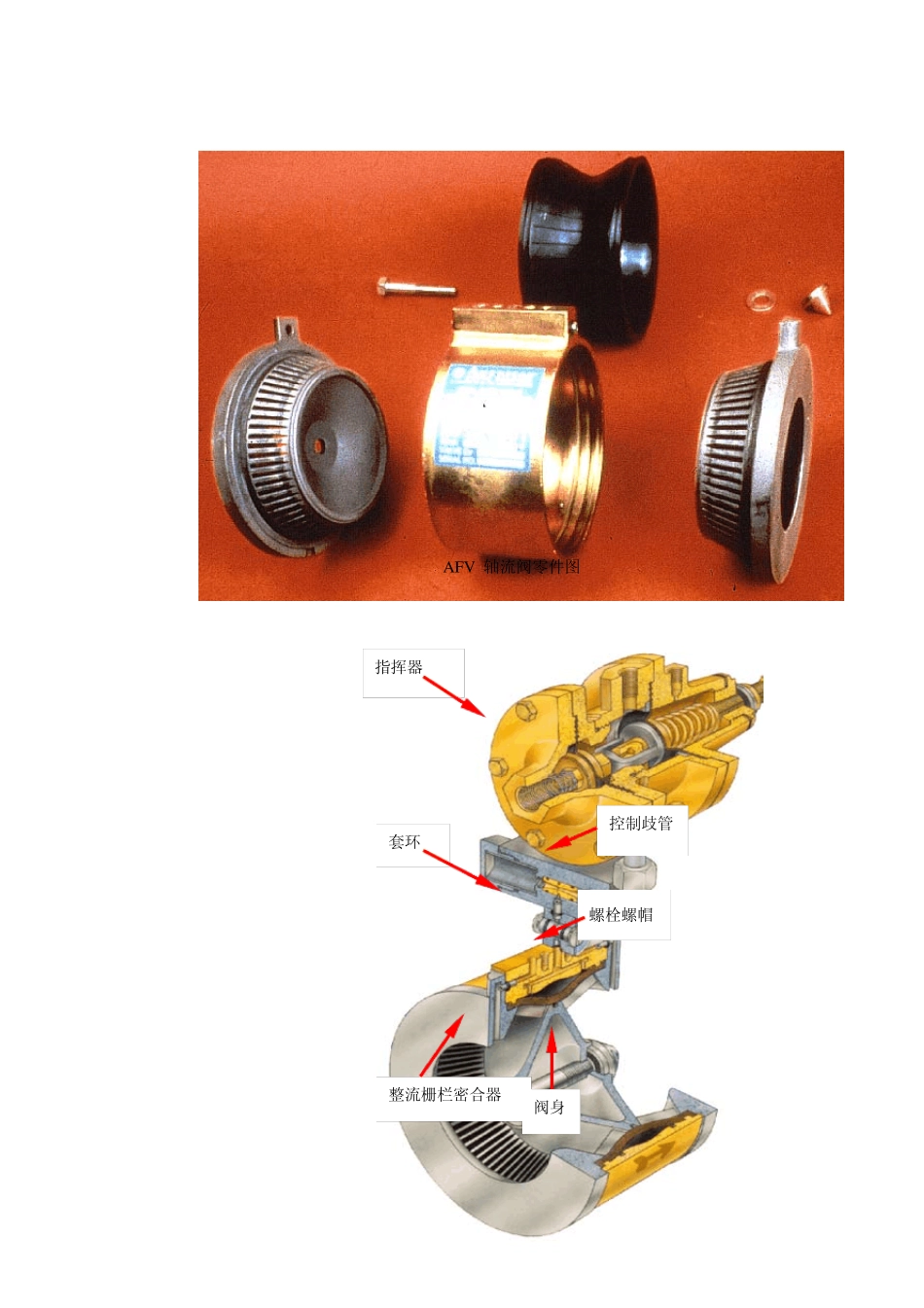

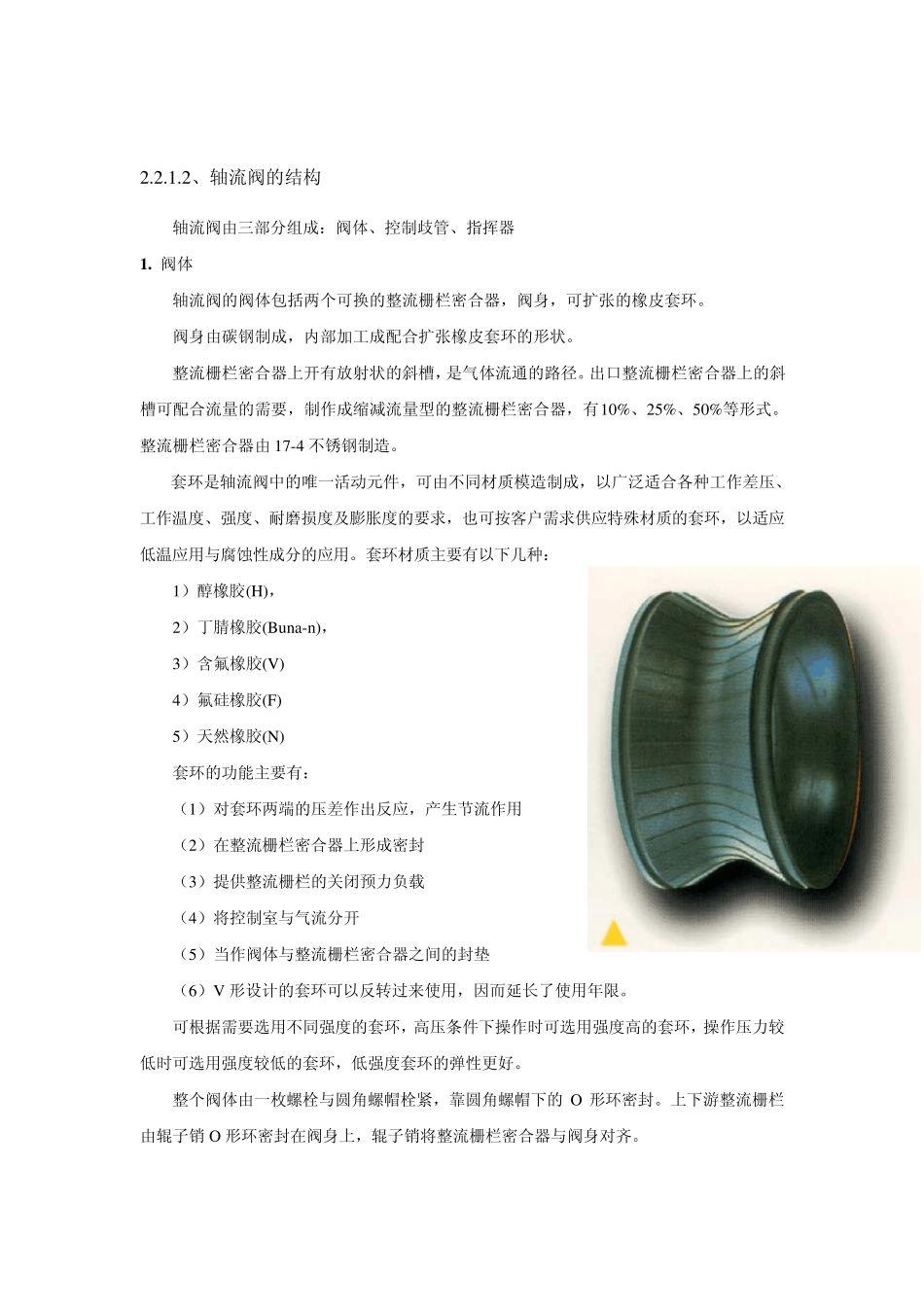

2.2、AFV 轴流阀介绍 2.2.1、轴流阀的结构与性能 2.2.1.1、轴流阀简介 AFV 轴流阀可用来控制大流量管线的压力和流量。它的控制原理是非机械式，使用一只橡皮套环作为控制元件，此套环会根据作用在其两端的压差作出扩张或收缩反应，从而实现控制压力和流量的目的。由于采用了非机械式的控制方式，轴流阀与控制元件之间没有机械连接，这一特点使得轴流阀的体积小，重量轻，独特的夹装式设计，容易安装与使用，而且气流以轴(直)流路径流动，噪音低，操作安静。 轴流阀根据耐压分成两大系列：300 与 600 系列 300 系列的最大工作压力 5.2MPa(G)，口径有 DN50, 80, 100, 150, 200, 300，最大流量930,000Nm 3/h 600系 列 的 最 大 工 作 压 力10.4MPa(G)，口径有 DN50, 100, 150, 200，最大流量1,100,000Nm 3/h。 随着所使用的指挥器不同，轴流阀的出口压力，小至毫米水柱，大可至 10MPa，可在输气、配气和工业用途上提供主压和次压调节，广泛应用于干线、城市门站和各级调压站。 2.2.1.2、轴流阀的结构 轴流阀由三部分组成：阀体、控制歧管、指挥器 1 . 阀体 轴流阀的阀体包括两个可换的整流栅栏密合器，阀身，可扩张的橡皮套环。 阀身由碳钢制成，内部加工成配合扩张橡皮套环的形状。 整流栅栏密合器上开有放射状的斜槽，是气体流通的路径。出口整流栅栏密合器上的斜槽可配合流量的需要，制作成缩减流量型的整流栅栏密合器，有10%、25%、50%等形式。整流栅栏密合器由 17-4 不锈钢制造。 套环是轴流阀中的唯一活动元件，可由不同材质模造制成，以广泛适合各种工作差压、工作温度、强度、耐磨损度及膨胀度的要求，也可按客户需求供应特殊材质的套环，以适应低温应用与腐蚀性成分的应用。套环材质主要有以下几种： 1）醇橡胶(H)， 2）丁腈橡胶(Buna-n)， 3）含氟橡胶(V) 4）氟硅橡胶(F) 5）天然橡胶(N) 套环的功能主要有： （1）对套环两端的压差作出反应，产生节流作用 （2）在整流栅栏密合器上形成密封 （3）提供整流栅栏的关闭预力负载 （4）将控制室与气流分开 （5）当作阀体与整流栅栏密合器之间的封垫 （6）V 形设计的套环可以反转过来使用，因而延长了使用年限。 可根据需要选用不同强度的套环，高压条件下操作时可选用强度高的套环，操作压力较低时可选用强度较低的套环，低强度套环的弹性更好。 整个阀体由一枚螺栓与圆角螺帽栓紧，靠圆角螺帽下的 O 形环密封。上下游整流栅栏由...
