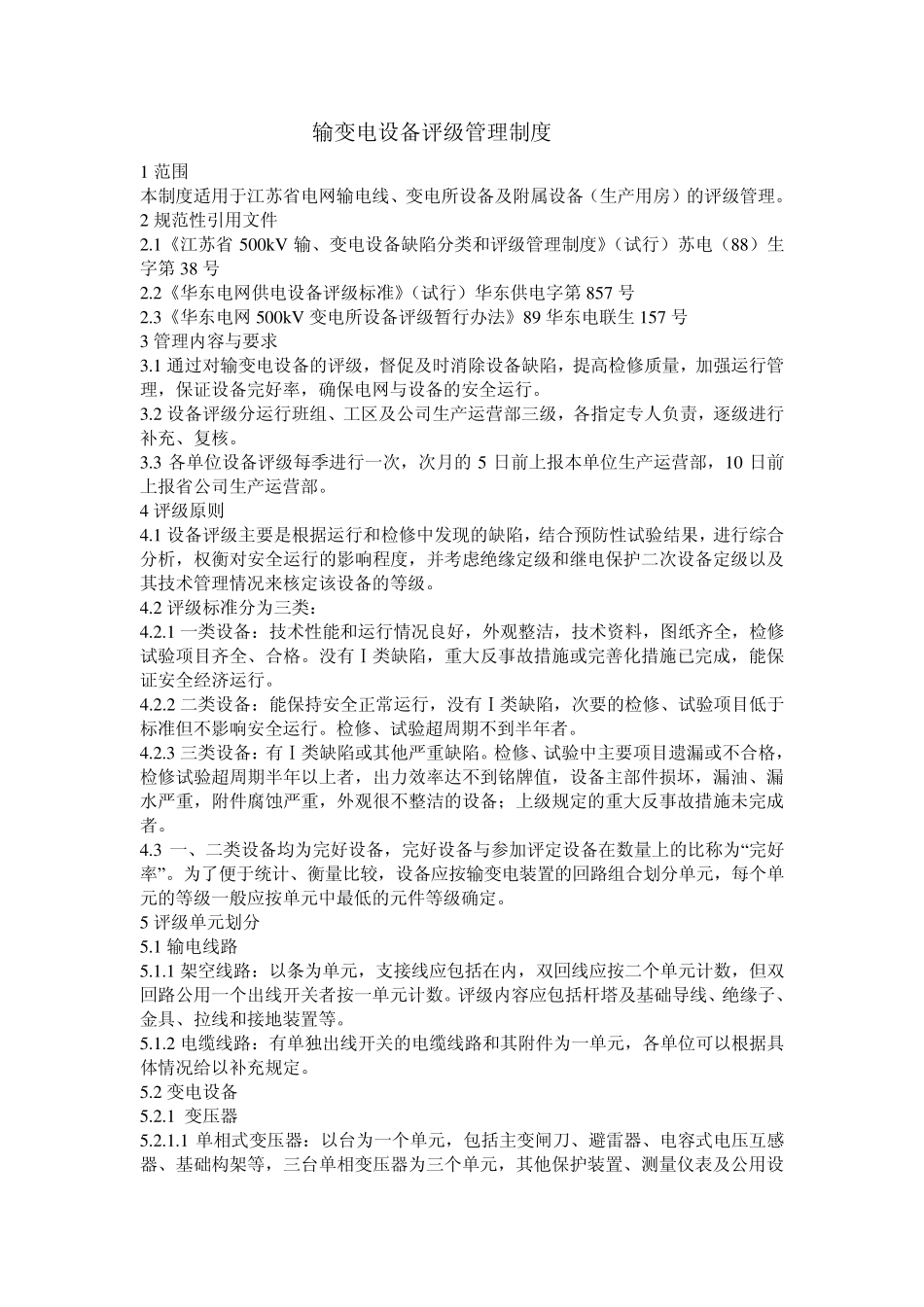

输变电设备评级管理制度 1 范围 本制度适用于江苏省电网输电线、变电所设备及附属设备（生产用房）的评级管理。 2 规范性引用文件 2.1《江苏省 500kV 输、变电设备缺陷分类和评级管理制度》（试行）苏电（88）生字第 38 号 2.2《华东电网供电设备评级标准》（试行）华东供电字第 857 号 2.3《华东电网 500kV 变电所设备评级暂行办法》89 华东电联生 157 号 3 管理内容与要求 3.1 通过对输变电设备的评级，督促及时消除设备缺陷，提高检修质量，加强运行管理，保证设备完好率，确保电网与设备的安全运行。 3.2 设备评级分运行班组、工区及公司生产运营部三级，各指定专人负责，逐级进行补充、复核。 3.3 各单位设备评级每季进行一次，次月的 5 日前上报本单位生产运营部，10 日前上报省公司生产运营部。 4 评级原则 4.1 设备评级主要是根据运行和检修中发现的缺陷，结合预防性试验结果，进行综合分析，权衡对安全运行的影响程度，并考虑绝缘定级和继电保护二次设备定级以及其技术管理情况来核定该设备的等级。 4.2 评级标准分为三类： 4.2.1 一类设备：技术性能和运行情况良好，外观整洁，技术资料，图纸齐全，检修试验项目齐全、合格。没有Ⅰ类缺陷，重大反事故措施或完善化措施已完成，能保证安全经济运行。 4.2.2 二类设备：能保持安全正常运行，没有Ⅰ类缺陷，次要的检修、试验项目低于标准但不影响安全运行。检修、试验超周期不到半年者。 4.2.3 三类设备：有Ⅰ类缺陷或其他严重缺陷。检修、试验中主要项目遗漏或不合格，检修试验超周期半年以上者，出力效率达不到铭牌值，设备主部件损坏，漏油、漏水严重，附件腐蚀严重，外观很不整洁的设备；上级规定的重大反事故措施未完成者。 4.3 一、二类设备均为完好设备，完好设备与参加评定设备在数量上的比称为“完好率”。为了便于统计、衡量比较，设备应按输变电装置的回路组合划分单元，每个单元的等级一般应按单元中最低的元件等级确定。 5 评级单元划分 5.1 输电线路 5.1.1 架空线路：以条为单元，支接线应包括在内，双回线应按二个单元计数，但双回路公用一个出线开关者按一单元计数。评级内容应包括杆塔及基础导线、绝缘子、金具、拉线和接地装置等。 5.1.2 电缆线路：有单独出线开关的电缆线路和其附件为一单元，各单位可以根据具体情况给以补充规定。 5.2 变电设备 5.2.1 变压器 5.2.1.1 单相式变压器：以台为一个单元，包括主...
