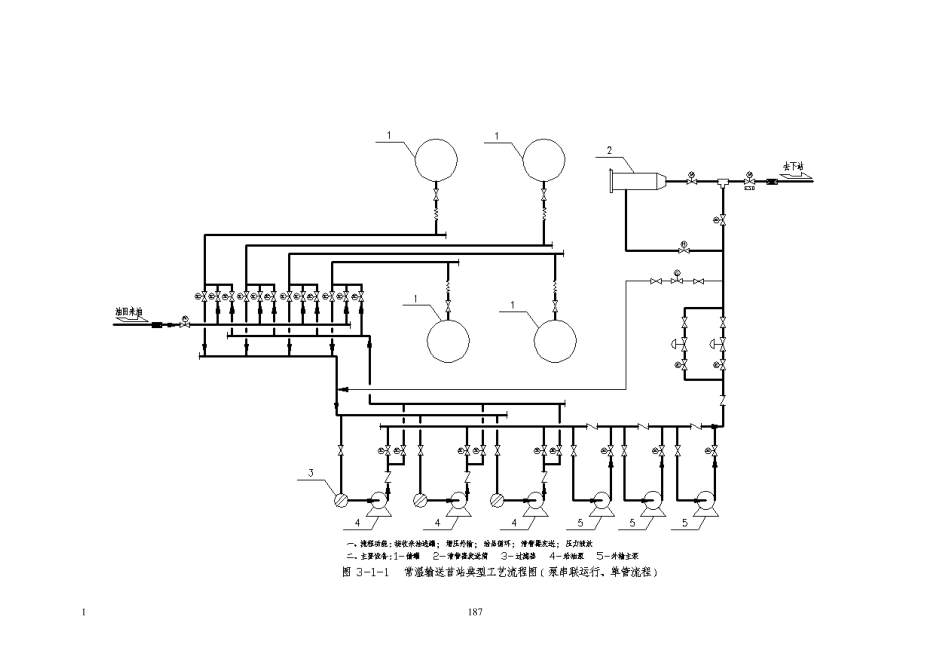

1 8 5 第三章 输油站场及阀室 第一节 典型输油站场工艺流程 一、工艺流程的设计原则及要求 （1）工艺流程设计应符合设计任务书及批准的有关文件的要求，并应符合现行国家及行业有关标准、规范及规程的要求。 （2）工艺流程应能实现管道必需的各种输油操作，并且应体现可靠的先进技术，应采用新工艺、新设备、新材料，达到方便操作、节约能源、保障安全的目的。 （3）工艺流程设计力求简洁、适用。尽可能减少阀门及管件的设置，管线连接尽可能短捷。 （4）工艺流程的设计除满足正常输油的功能要求外，还应满足操作、维修、投产、试运的要求。当工程项目有分期建设需要时，还应能够适应工程分期建设的衔接要求。 （5）工艺流程图中，工艺区域编号及设备代号应符合《油气管道监控与数据采集系统 通用技术规范》Q/SY 201的规定；所有的机泵、阀门等设备均应有独立的编号，重要阀门应有固定的编号。 二、各类站场的典型工艺流程 （一）输油首站 1．输油首站典型工艺流程说明 （1）对于需要加热输送的输油首站，加热设施应设在给油泵与外输泵之间，加热设施可采用直接加热炉，也可采用间接加热系统，由于加热方式的不同，工艺流程也不相同。为节约能源，加热系统应设冷热油掺合流程。 （2）对于加热输送的管道，根据我国输送油品的性质和管道在投产运行初期低输量的特点，在投产前试运期间，需要通过反输热水建立稳定的管道沿线温度场，为确保管道输油安全，必要时还应设置反输流程。 （3）为方便管道管理，必要时可设置计量流程，流量计应设在给油泵与外输泵之间，加热系统之后。流量计的标定可采用固定方式，也可采用移动方式。 （4）与油罐连接的进出油管线，可采用单管，在油罐区外设罐区阀组，油罐的操作阀门集中设置，这种安装方式，阀门在罐区外操作，阀门的动力电缆和控制电缆不进罐区，比 1 8 6 较安全，但相对罐区管网管材量较大。也可以采用双管，操作阀门设在罐区内。 （5）倒罐流程可在管线停输和不停输两种情况下进行，后者流程较为复杂，需设专门的倒罐泵。为了简化流程，也可不设专门的倒罐流程，采用给油泵在停输的情况下进行倒罐。 （6）输油泵根据需要可采用串联、并联或串并结合的运行方式，由于输油泵运行方式的不同，管线的连接流程也不相同。 （7）当原油采用热处理输送时，为节约能源，热处理后的原油应采用急冷方式与冷油进行换热，再输油泵前设置冷、热油换热器。当采用加剂输送时，降凝剂应在油...
