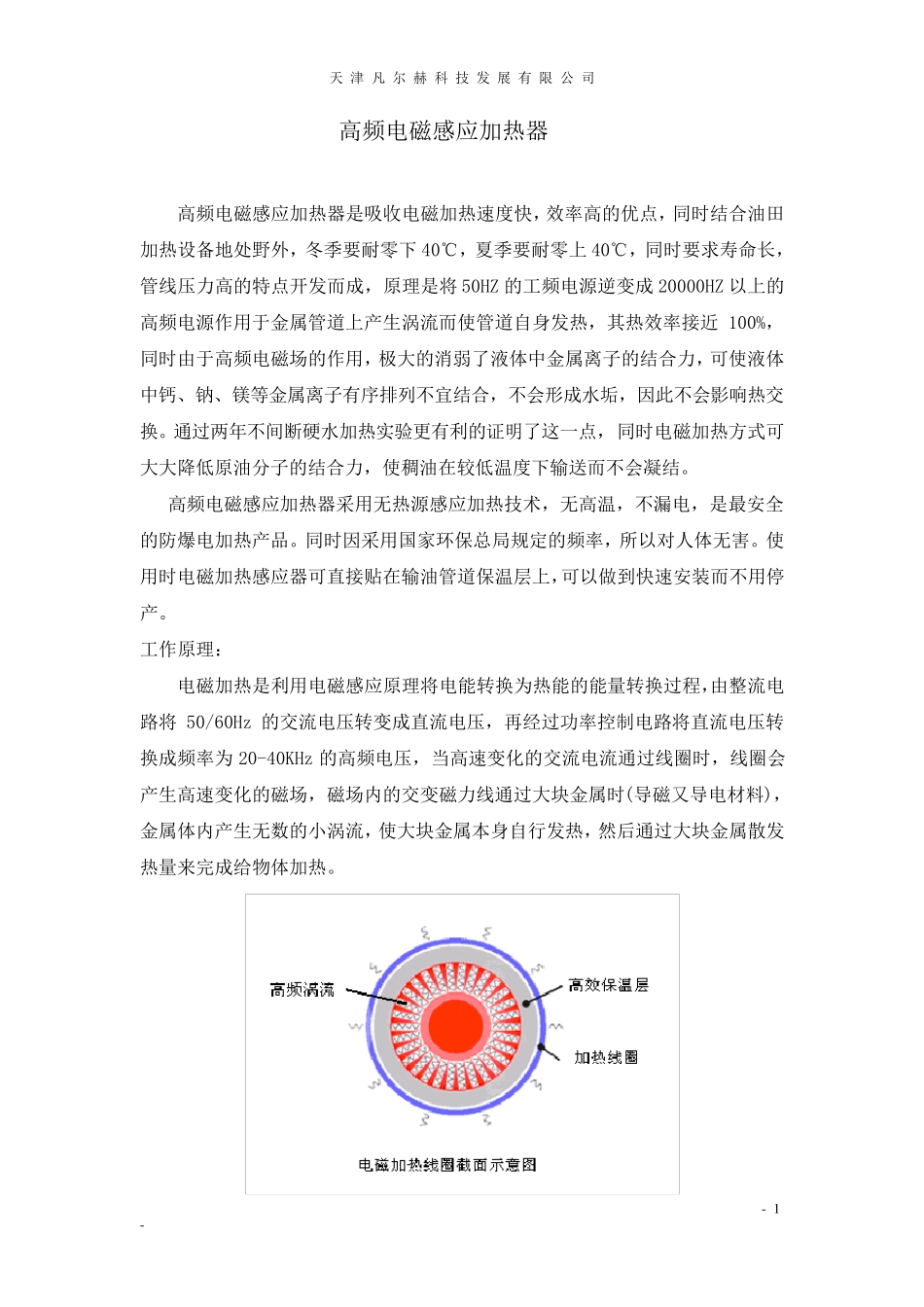

天 津 凡 尔 赫 科 技 发 展 有 限 公 司 - 1 - 高频电磁感应加热器 高频电磁感应加热器是吸收电磁加热速度快，效率高的优点，同时结合油田加热设备地处野外，冬季要耐零下40℃，夏季要耐零上 40℃，同时要求寿命长，管线压力高的特点开发而成，原理是将 50HZ 的工频电源逆变成 20000HZ 以上的高频电源作用于金属管道上产生涡流而使管道自身发热，其热效率接近 100%，同时由于高频电磁场的作用，极大的消弱了液体中金属离子的结合力，可使液体中钙、钠、镁等金属离子有序排列不宜结合，不会形成水垢，因此不会影响热交换。通过两年不间断硬水加热实验更有利的证明了这一点，同时电磁加热方式可大大降低原油分子的结合力，使稠油在较低温度下输送而不会凝结。 高频电磁感应加热器采用无热源感应加热技术，无高温，不漏电，是最安全的防爆 电加热产品 。同时因采用国 家 环 保 总 局 规 定 的频率，所 以对 人 体无害 。使用时电磁加热感应器可直 接贴 在输油管道保 温层 上，可以做 到 快速安装 而不用停产。 工作原理： 电磁加热是利用电磁感应原理将电能 转 换为 热能 的能 量 转 换过程 ，由整 流电路 将 50/60Hz 的交流电压转 变成直 流电压，再 经 过功 率控 制 电路 将直 流电压转换成频率为 20-40KHz 的高频电压，当 高速变化 的交流电流通过线圈 时，线圈 会产生高速变化 的磁场，磁场内 的交变磁力线通过大块 金属时(导 磁又 导 电材 料 )，金属体内 产生无数 的小 涡流，使大块 金属本 身自行 发热，然 后 通过大块 金属散 发热量 来 完 成给 物 体加热。 天 津 凡 尔 赫 科 技 发 展 有 限 公 司 - 2 - 高频电磁感应加热器主要由４个部分组成分别是电磁加热单元、功率驱动单元、中心控制单元和供电控制单元，如下图示: 高频电磁感应加热器的中心控制单元带有双路温度采集和控制、双路报警输出与通信接口输出，设备能够检测加热管道的出入口温度，保证加热管道内温度自动运行在设定工作温度范围内，当温度高于上限报警温度时设备自动上报和控制输出（设备可选配通信接口支持 RS485 通信方式和短信方式，RS485 通信接口采用的是标准的 Mod-bus 通信协议，便于用户搭建通信平台。） 高频电磁感应加热器具备短信报警功能，当加热管道内温度超出设定上限温度时自动通过短信方式上报给指定用户，用户也可以采用短...
