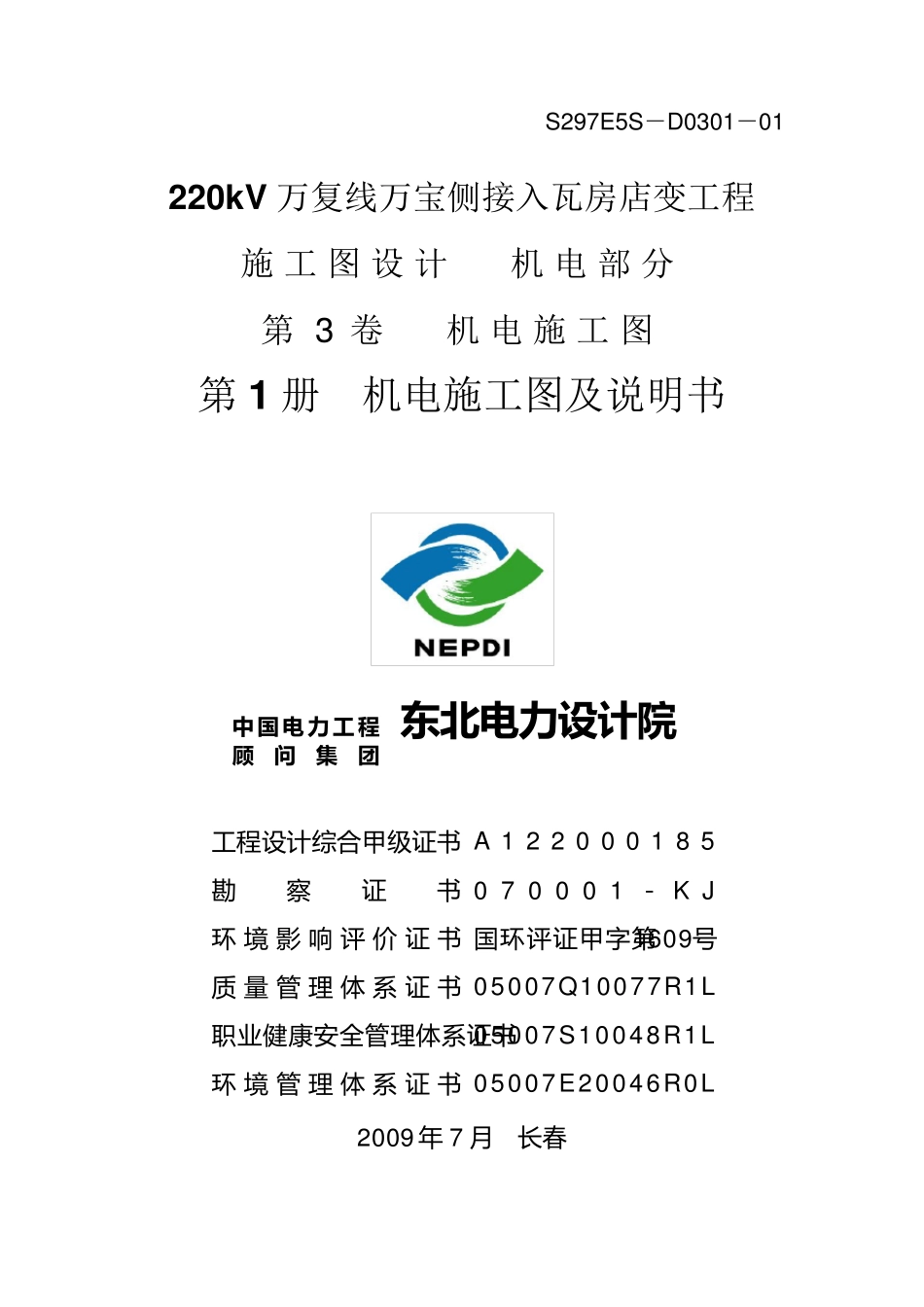

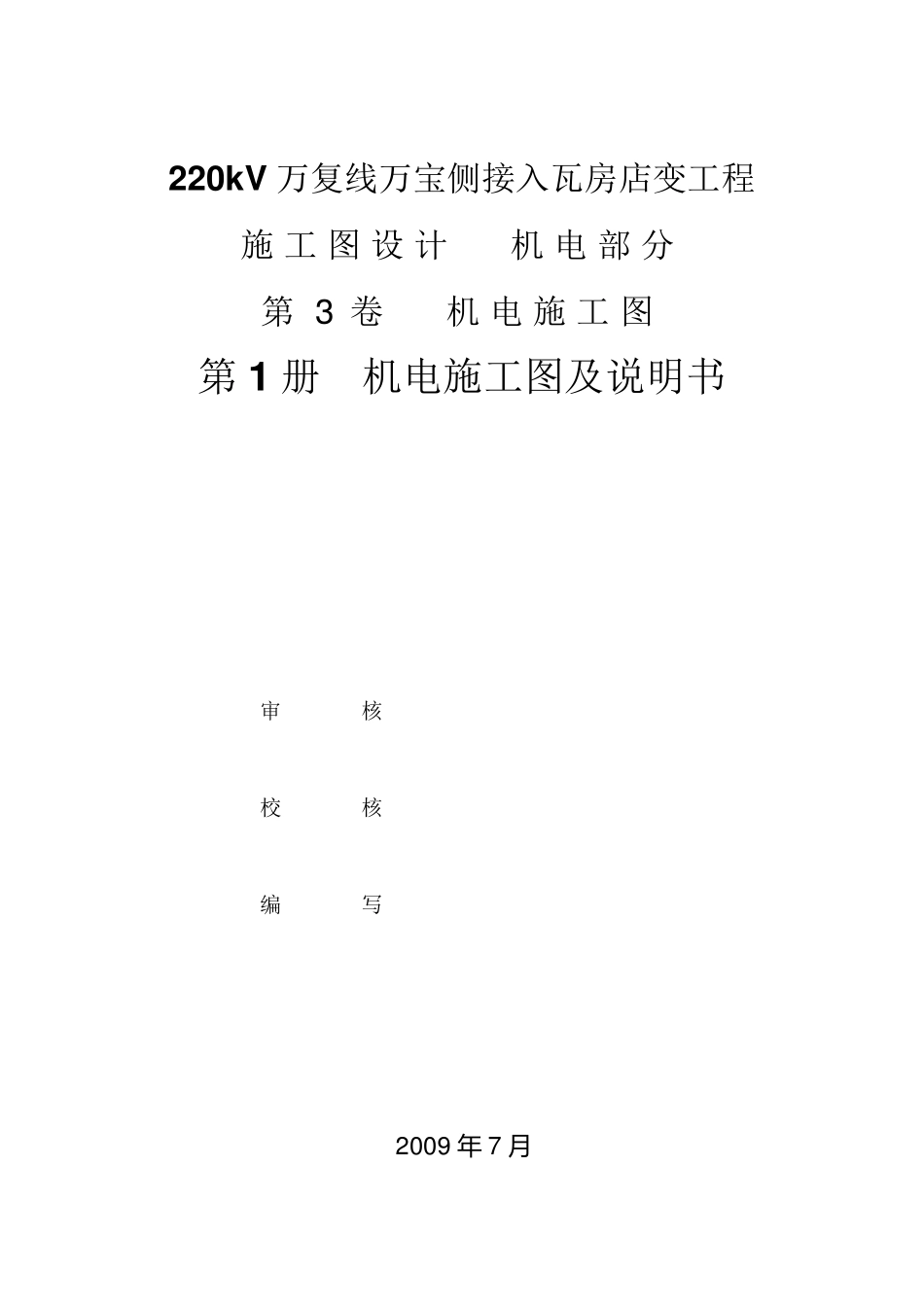

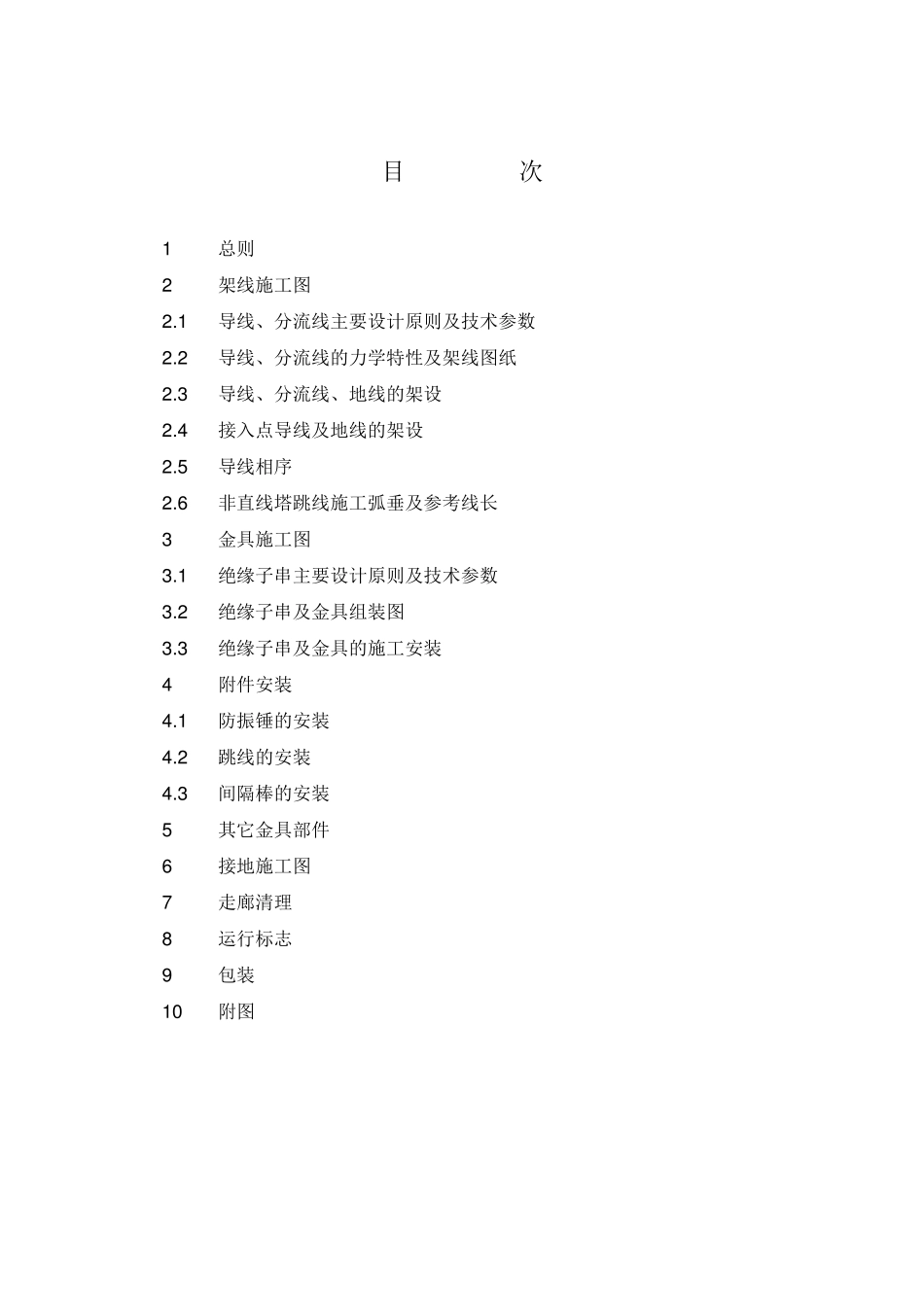

S297E5S－D0301－01 220kV 万复线万宝侧接入瓦房店变工程 施 工 图 设 计 机 电 部 分 第 3 卷 机 电 施 工 图 第 1 册 机电施工图及说明书 中 国 电 力 工 程 东北电 力 设计院 顾问集团 工 程 设 计 综 合 甲 级 证 书 A 1 2 2 0 0 0 1 8 5 勘察证书 0 7 0 0 0 1 －K J 环境影响评价证书 国 环 评 证 甲 字 第1609号 质量管理体系证书 05007Q10077R1L 职 业健康安全管 理 体 系 证 书 05007S10048R1L 环境管理体系证书 05007E20046R0L 2009 年 7 月 长春 220kV 万复线万宝侧接入瓦房店变工程 施 工 图 设 计 机 电 部 分 第 3 卷 机 电 施 工 图 第 1 册 机电施工图及说明书 审核 校核 编写 2 0 0 9 年 7 月 目 次 1 总则 2 架线施工图 2 .1 导线、分流线主要设计原则及技术参数 2 .2 导线、分流线的力学特性及架线图纸 2 .3 导线、分流线、地线的架设 2 .4 接入点导线及地线的架设 2 .5 导线相序 2 .6 非直线塔跳线施工弧垂及参考线长 3 金具施工图 3 .1 绝缘子串主要设计原则及技术参数 3 .2 绝缘子串及金具组装图 3 .3 绝缘子串及金具的施工安装 4 附件安装 4 .1 防振锤的安装 4 .2 跳线的安装 4 .3 间隔棒的安装 5 其它金具部件 6 接地施工图 7 走廊清理 8 运行标志 9 包装 1 0 附图 1 1 总则 1.0.1 220kV 万复线万宝侧接入瓦房店变线路全长28.870km，其中新建双回路长4.328m，新建单回路长8.106km,利用原万复线双回路塔架设单侧导线16.436km。 1.0.2 本册施工图包括架线施工图、金具施工图和接地施工图。 1.0.3 本册施工图不包括OPGW 架空复合光缆的架设施工安装。OPGW 的架设施工安装见通信工程部分。 1.0.4 在施工安装过程中，对本工程的架线、金具、接地的施工质量，除应按照国家及上级有关规定执行外，还应按照本册施工图纸及本说明书的要求进行安装施工。 1.0.5 对本工程使用的导线、分流线、地线、绝缘子、金具及其零部件，在运至现场前，均应按照国家及上级有关检验与试验标准进行检验与试验，并取得制造厂家的产品合格证书；运至现场后，应按照施工图纸进行检查、核对，并进行预组装，对不合格产品严禁在工程中使用。 1.0.6 新建线路设计执行《110~750kV 架空输电线路设计规范》（报批稿）标准，利用已建双回路塔更换地...
