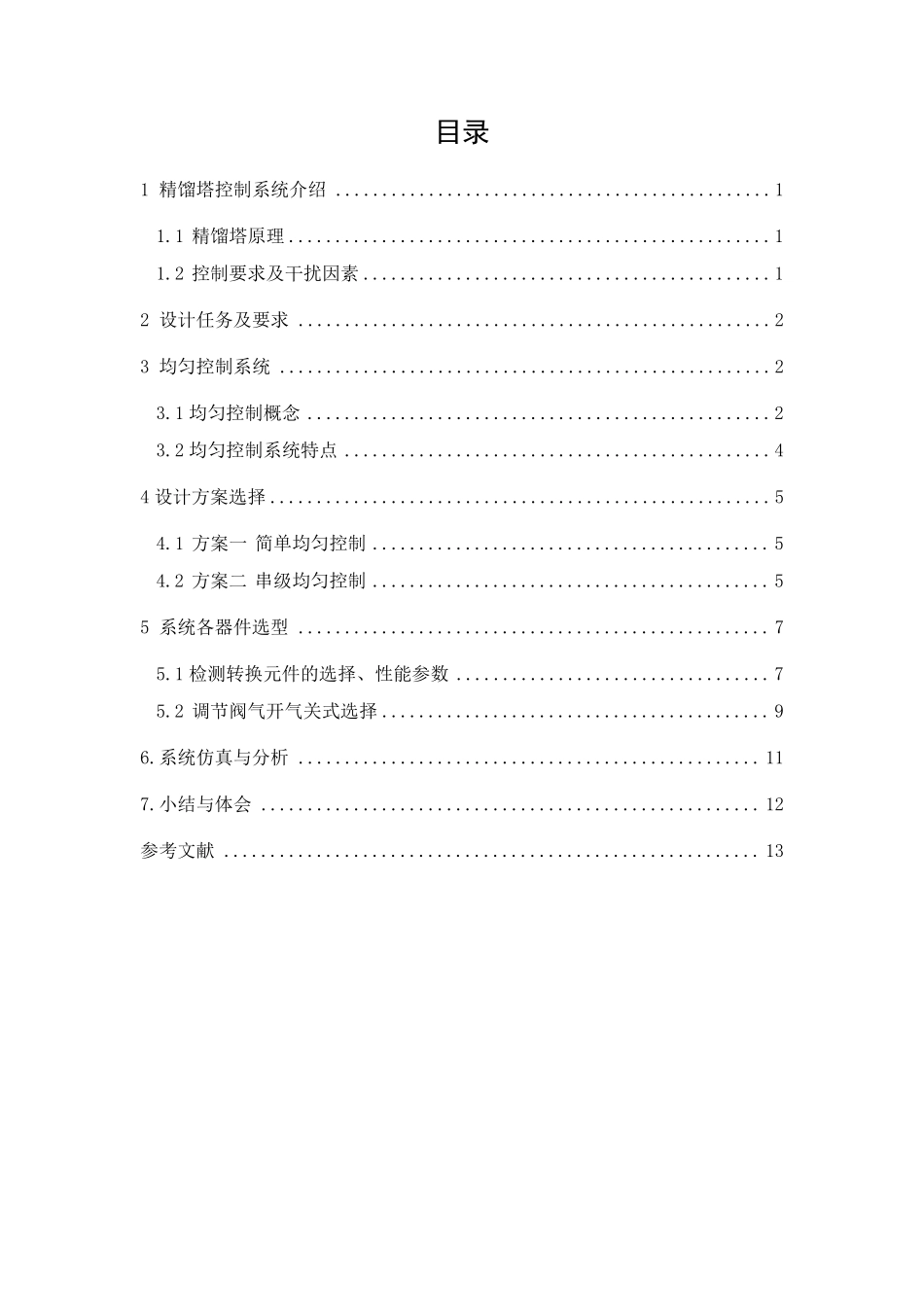

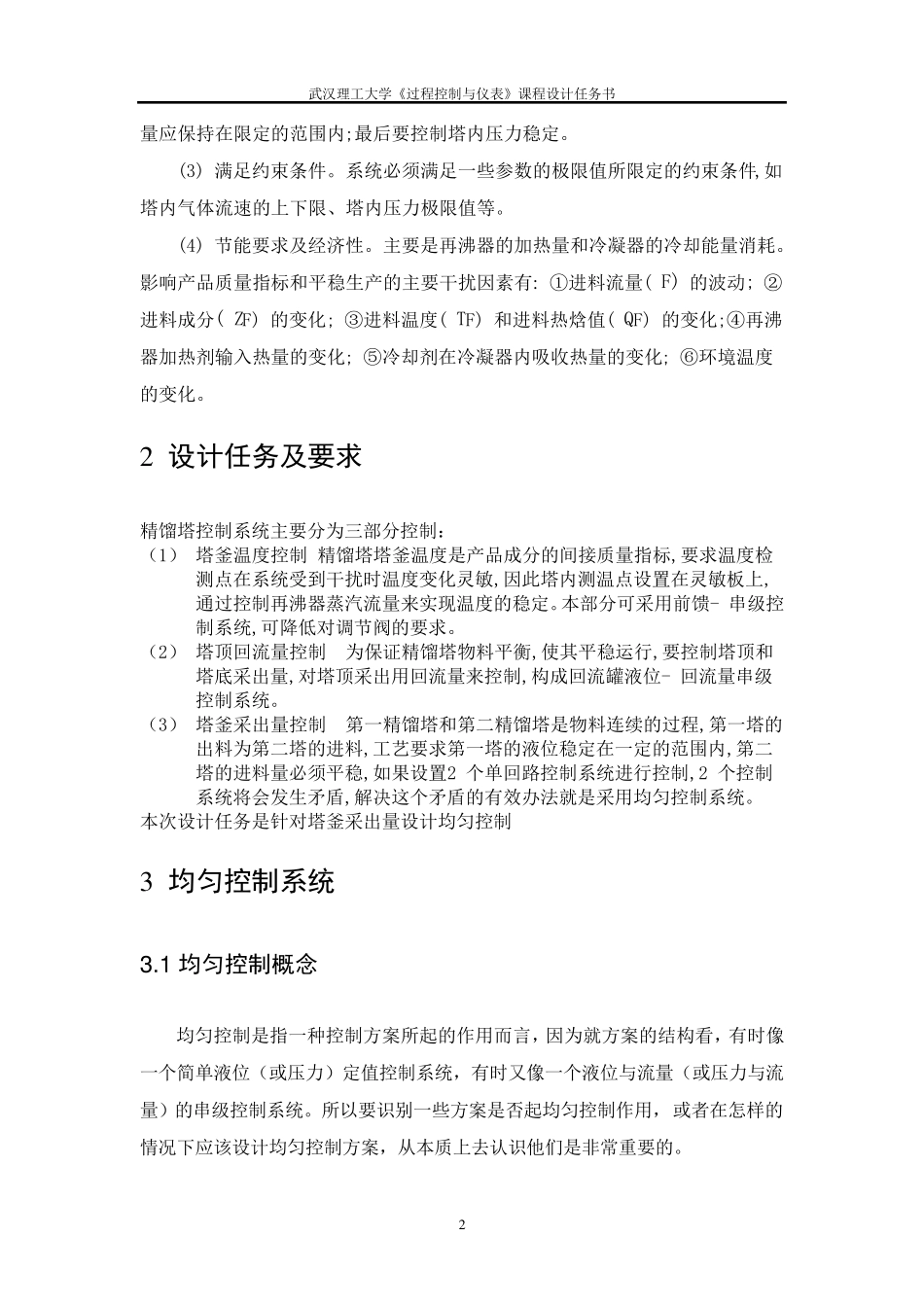

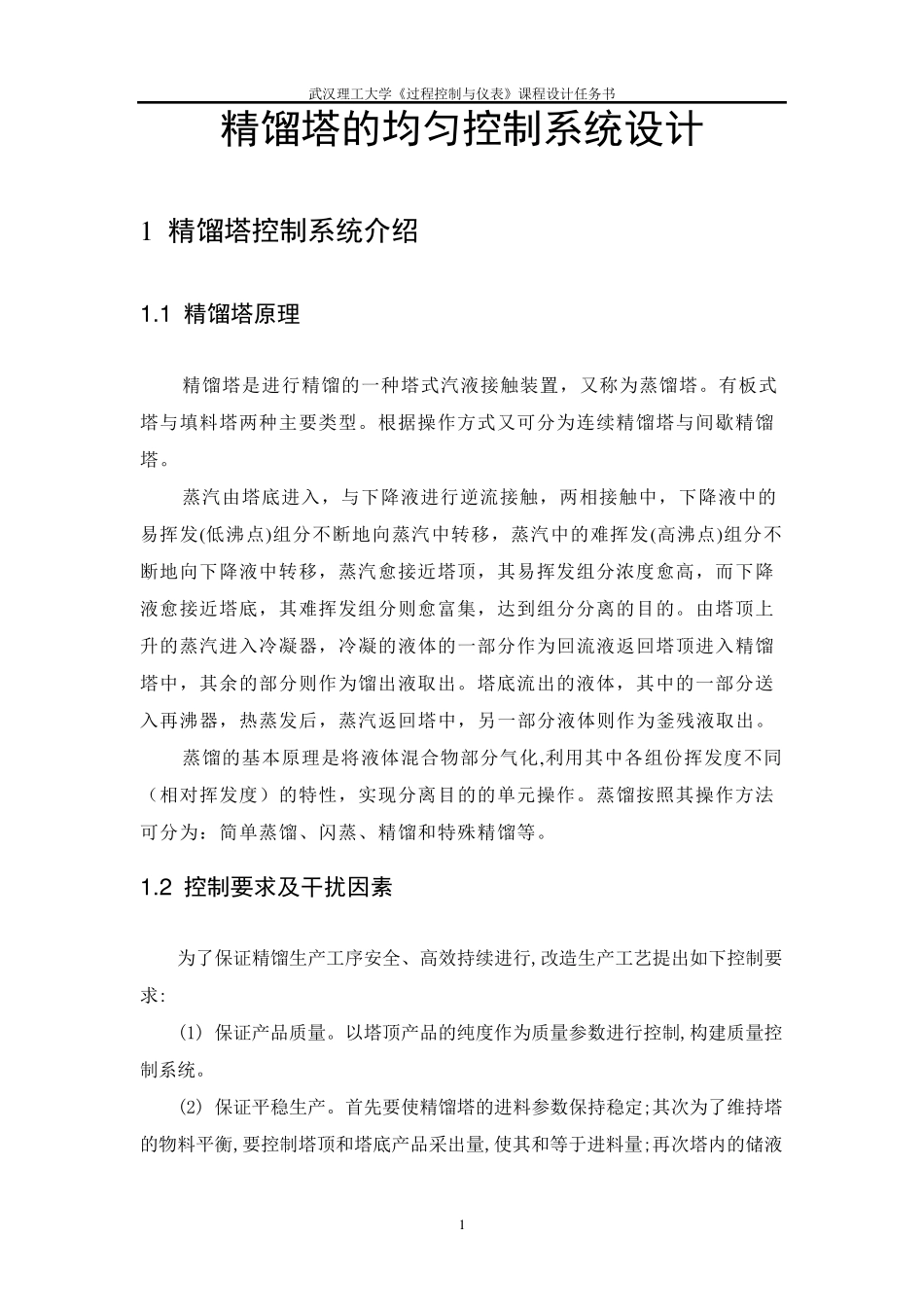

目录 1 精馏塔控制系统介绍 ............................................... 1 1.1 精馏塔原理 .................................................... 1 1.2 控制要求及干扰因素 ............................................ 1 2 设计任务及要求 ................................................... 2 3 均匀控制系统 ..................................................... 2 3.1 均匀控制概念 .................................................. 2 3.2 均匀控制系统特点 .............................................. 4 4 设计方案选择 ...................................................... 5 4.1 方案一 简单均匀控制 ........................................... 5 4.2 方案二 串级均匀控制 ........................................... 5 5 系统各器件选型 ................................................... 7 5.1 检测转换元件的选择、性能参数 .................................. 7 5.2 调节阀气开气关式选择 .......................................... 9 6.系统仿真与分析 .................................................. 11 7.小结与体会 ...................................................... 12 参考文献 .......................................................... 13 武 汉 理 工 大 学 《 过 程 控 制 与 仪 表 》 课 程 设 计 任 务 书 1 精馏塔的均匀控制系统设计 1 精馏塔控制系统介绍 1 .1 精馏塔原理 精 馏 塔 是 进 行 精 馏 的 一 种 塔 式 汽 液 接 触 装 置 ， 又 称 为 蒸 馏 塔 。 有 板 式塔 与 填 料 塔 两 种 主 要 类 型 。 根 据 操 作 方 式 又 可 分 为 连 续 精 馏 塔 与 间 歇 精 馏塔 。 蒸 汽 由 塔 底 进 入 ， 与 下 降 液 进 行 逆 流 接 触 ， 两 相 接 触 中 ， 下 降 液 中 的易 挥 发 (低 沸 点 )组 分 不 断 地 向 蒸 汽 中 转 移 ， 蒸 汽 中 的 难 挥 发 (高 沸 点 )组 分 不断 地 向 下 降 液 中 转 移 ， 蒸 汽 愈 接 近 塔 顶 ， 其 易 挥 发 组 分 浓 度 愈 高 ， 而 下 降液 愈 接 近 塔...
