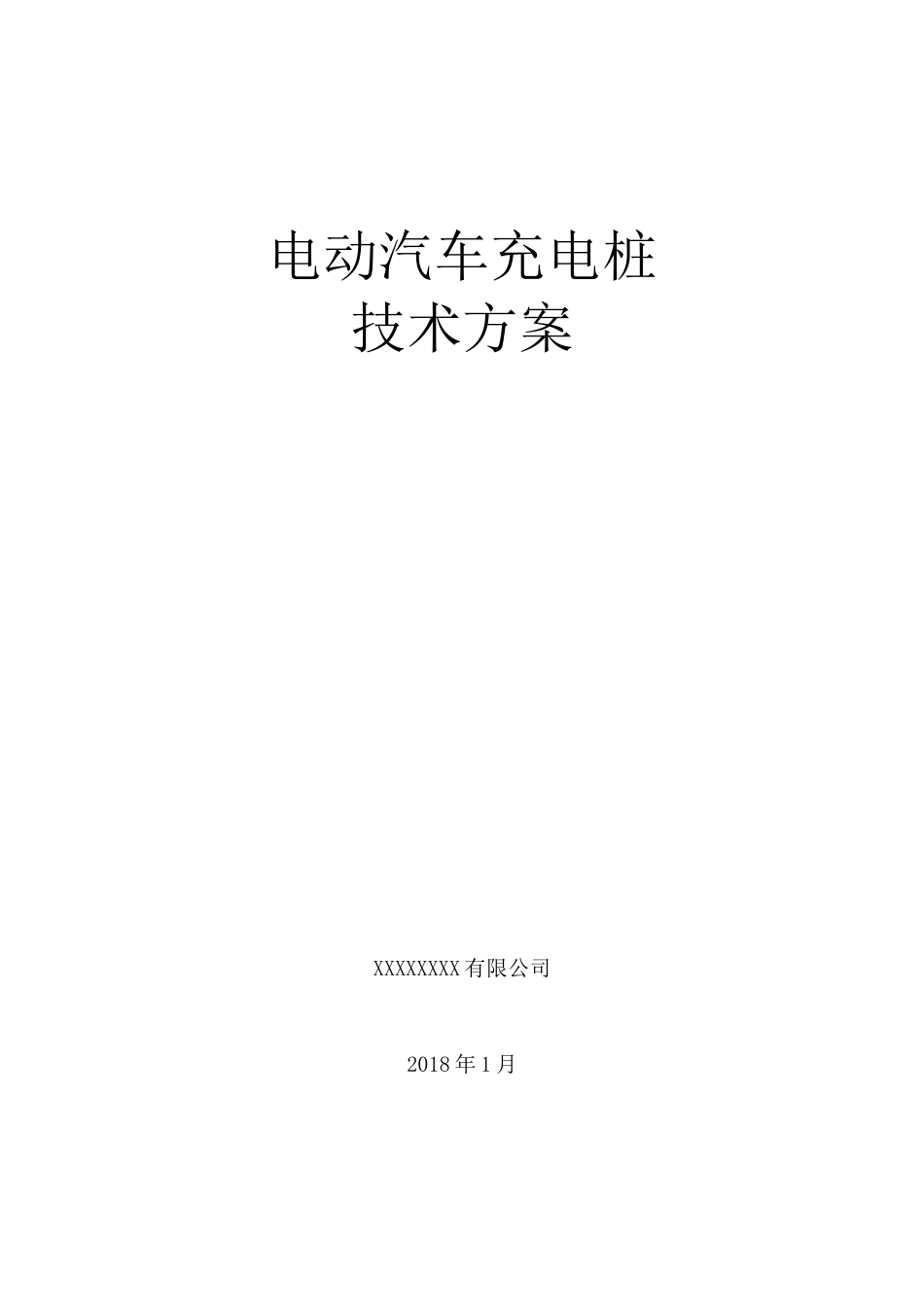

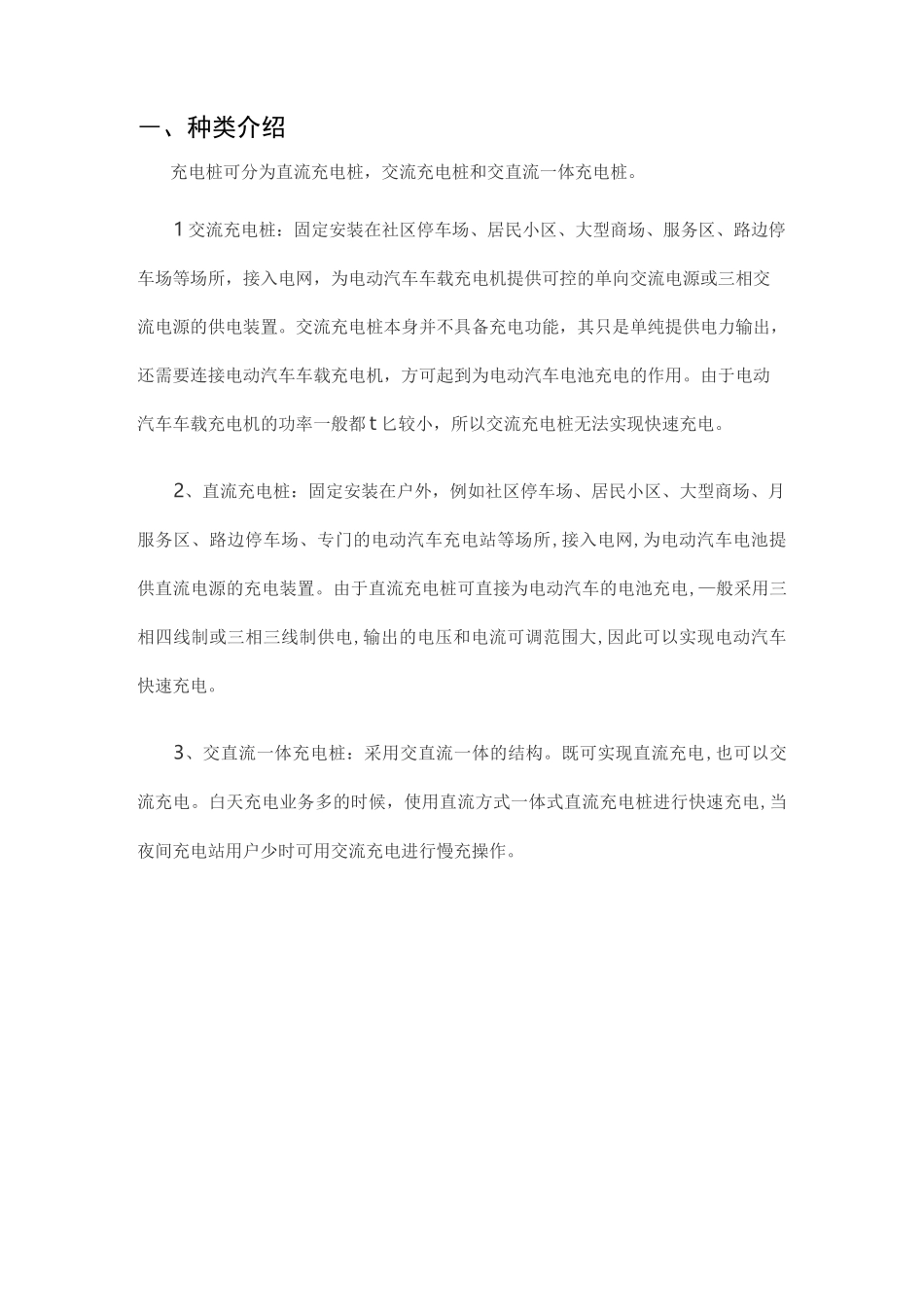

电动汽车充电桩技术方案XXXXXXXX 有限公司2018 年 1 月―、种类介绍充电桩可分为直流充电桩，交流充电桩和交直流一体充电桩。1 交流充电桩：固定安装在社区停车场、居民小区、大型商场、服务区、路边停车场等场所，接入电网，为电动汽车车载充电机提供可控的单向交流电源或三相交流电源的供电装置。交流充电桩本身并不具备充电功能，其只是单纯提供电力输出，还需要连接电动汽车车载充电机，方可起到为电动汽车电池充电的作用。由于电动汽车车载充电机的功率一般都 t 匕较小，所以交流充电桩无法实现快速充电。2、直流充电桩：固定安装在户外，例如社区停车场、居民小区、大型商场、月服务区、路边停车场、专门的电动汽车充电站等场所,接入电网,为电动汽车电池提供直流电源的充电装置。由于直流充电桩可直接为电动汽车的电池充电,—般采用三相四线制或三相三线制供电,输出的电压和电流可调范围大,因此可以实现电动汽车快速充电。3、交直流一体充电桩：采用交直流一体的结构。既可实现直流充电,也可以交流充电。白天充电业务多的时候，使用直流方式一体式直流充电桩进行快速充电,当夜间充电站用户少时可用交流充电进行慢充操作。二、技术参数交流充电桩（栓）技术要求：1、环境条件要求① 工作环境温度：-20°C~+50°C;② 相对湿度：5%~95%；③ 海拔高度：4000m;④ 安装地点：户外；⑤ 抗震能力:地面水平加速度 0.3g;地面垂直加速度 0.15g;设备应能承受同时作用持续三个正弦波,并且安全系数应大于 1.67；2、结构要求① 交流充电桩（栓）壳体应坚固；② 结构上须防止手轻易触及露电部分；③ 交流充电桩（栓）应选用厚度 1.0 以上钢组合结构，表面采用浸塑处理，并充分考虑散热的要求。充电桩（栓）应有良好的防电磁干扰的屏蔽功能；④ 充电桩（栓）应有足够的支撑强度,应提供必要设施,以保证能够正确起吊、运输、存放和安装设备,且应提供地脚螺栓孔；⑤ 桩（栓）体底部应固定安装在高于地面不小于 200mm 的基座上。基座面积不应大于 500mmx500mm；⑥ 桩（栓）体外壳应采用抗冲击力强、防盗性能好、抗老化的材质；⑦ 非绝缘材料外壳应可靠接地；3 电源要求① 输入电压：单相 220V;② 输出功率：单相 220V/5KW；③ 频率：50Hz±2Hz;④ 允许电压波动范围为：单相 220V±15%；4 电气要求① 插头与插座正确连接确认成功后，带负载可分合电路方可闭合，实现对插座的供电；② 漏电保护装置应安装在供电电缆进线侧；③...
