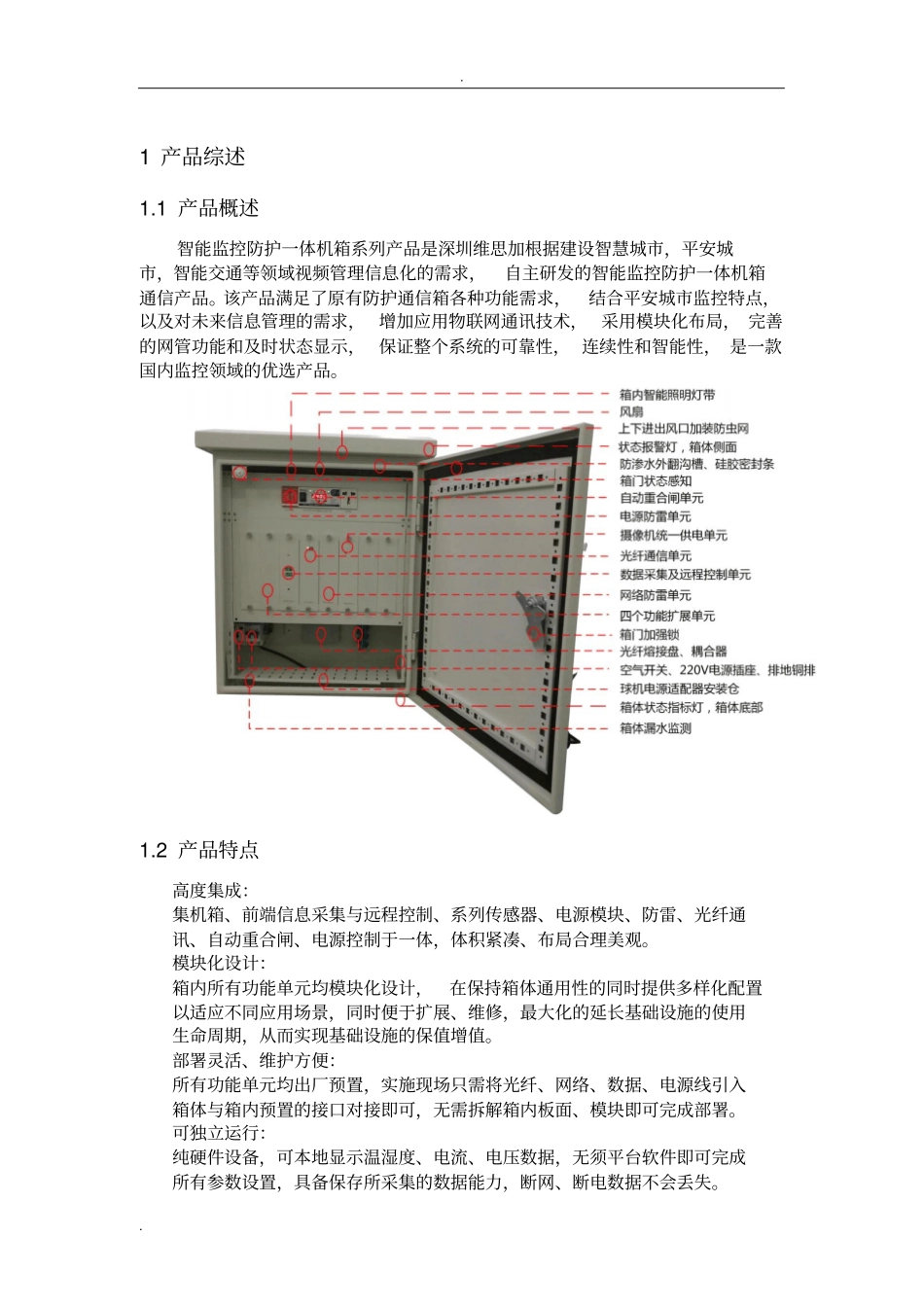

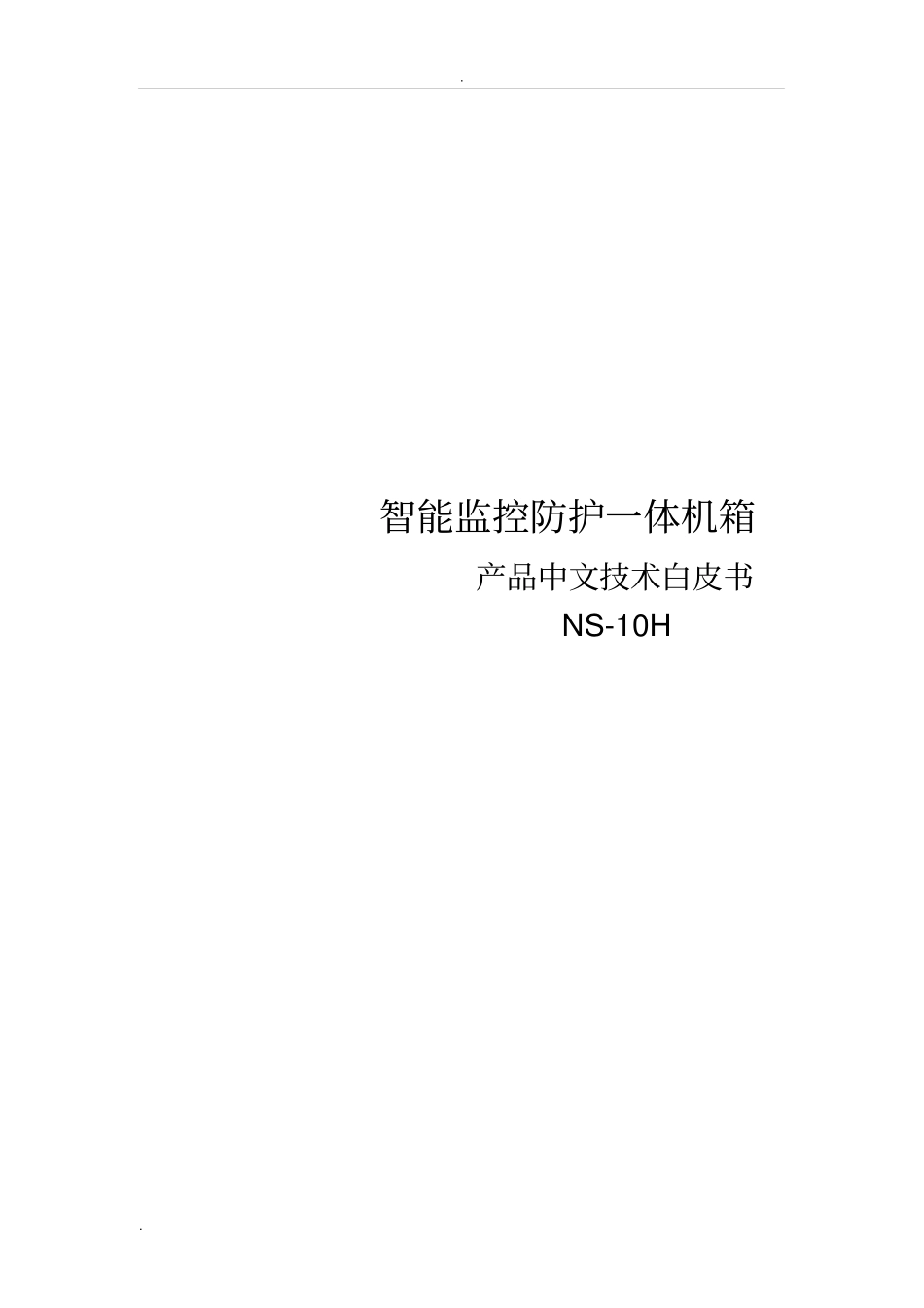

. . 智能监控防护一体机箱产品中文技术白皮书NS-10H . . 1 产品综述1.1 产品概述智能监控防护一体机箱系列产品是深圳维思加根据建设智慧城市，平安城市，智能交通等领域视频管理信息化的需求，自主研发的智能监控防护一体机箱通信产品。该产品满足了原有防护通信箱各种功能需求，结合平安城市监控特点，以及对未来信息管理的需求， 增加应用物联网通讯技术， 采用模块化布局， 完善的网管功能和及时状态显示， 保证整个系统的可靠性， 连续性和智能性， 是一款国内监控领域的优选产品。1.2 产品特点高度集成：集机箱、前端信息采集与远程控制、系列传感器、电源模块、防雷、光纤通讯、自动重合闸、电源控制于一体，体积紧凑、布局合理美观。模块化设计：箱内所有功能单元均模块化设计，在保持箱体通用性的同时提供多样化配置以适应不同应用场景，同时便于扩展、维修，最大化的延长基础设施的使用生命周期，从而实现基础设施的保值增值。部署灵活、维护方便：所有功能单元均出厂预置，实施现场只需将光纤、网络、数据、电源线引入箱体与箱内预置的接口对接即可，无需拆解箱内板面、模块即可完成部署。可独立运行：纯硬件设备，可本地显示温湿度、电流、电压数据，无须平台软件即可完成所有参数设置，具备保存所采集的数据能力，断网、断电数据不会丢失。. . 2 主要功能介绍2.1 集中供电提供 1-3 个 220V电源输出端口，提供5 个 DC12V电源输出，可用于相机、传感器供电。 DC12V电源输出具有过流、过压、短路保护功能。2.2 自动重合闸具备过流短路保护、欠压 / 过压保护、漏电保护、故障记忆、合闸前检测、自动重合智能控制功能。短路保护： 自动重合闸漏电保护器在电流大于额定电流的3 倍时，自动重合闸漏电保护器在 0.1 秒内断开，保证设备的安全性。漏电保护： 漏电动作电流为 30mA，线路发生 15～30mA的漏电时，自动重合闸漏电保护器在 0.1 秒内断开 -30m。过流/ 载保护： 实现额定电流 6A-10A-16A 可调，最大支持16A。电流大于额定电流 1.15 倍时，自动重合闸漏电保护器将此电流的持续时间和大小；如果持续时间超过 3 秒，或期间大于 3 倍额定电流，自动重合闸漏电保护开关即断开实施保护。过压保护： 供电电压高于 280V±5V 时( 可根据用户需要调整 ) ，自动重合闸漏电保护开关断。电压降回正常后，自动重合闸漏电保护器自动合闸通电。欠压保护： 供电电压低于 150V±5V时（可根据用户...
