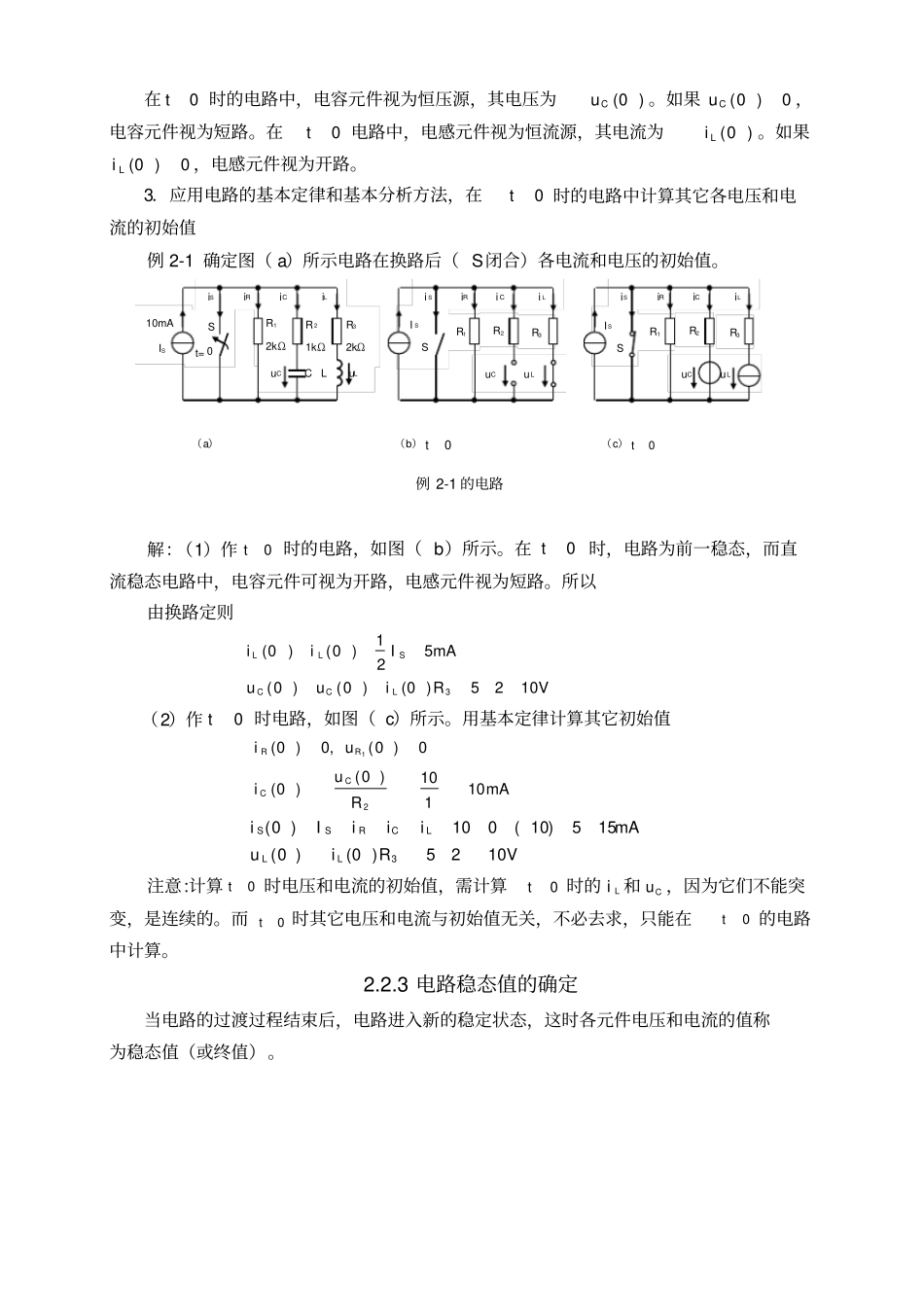

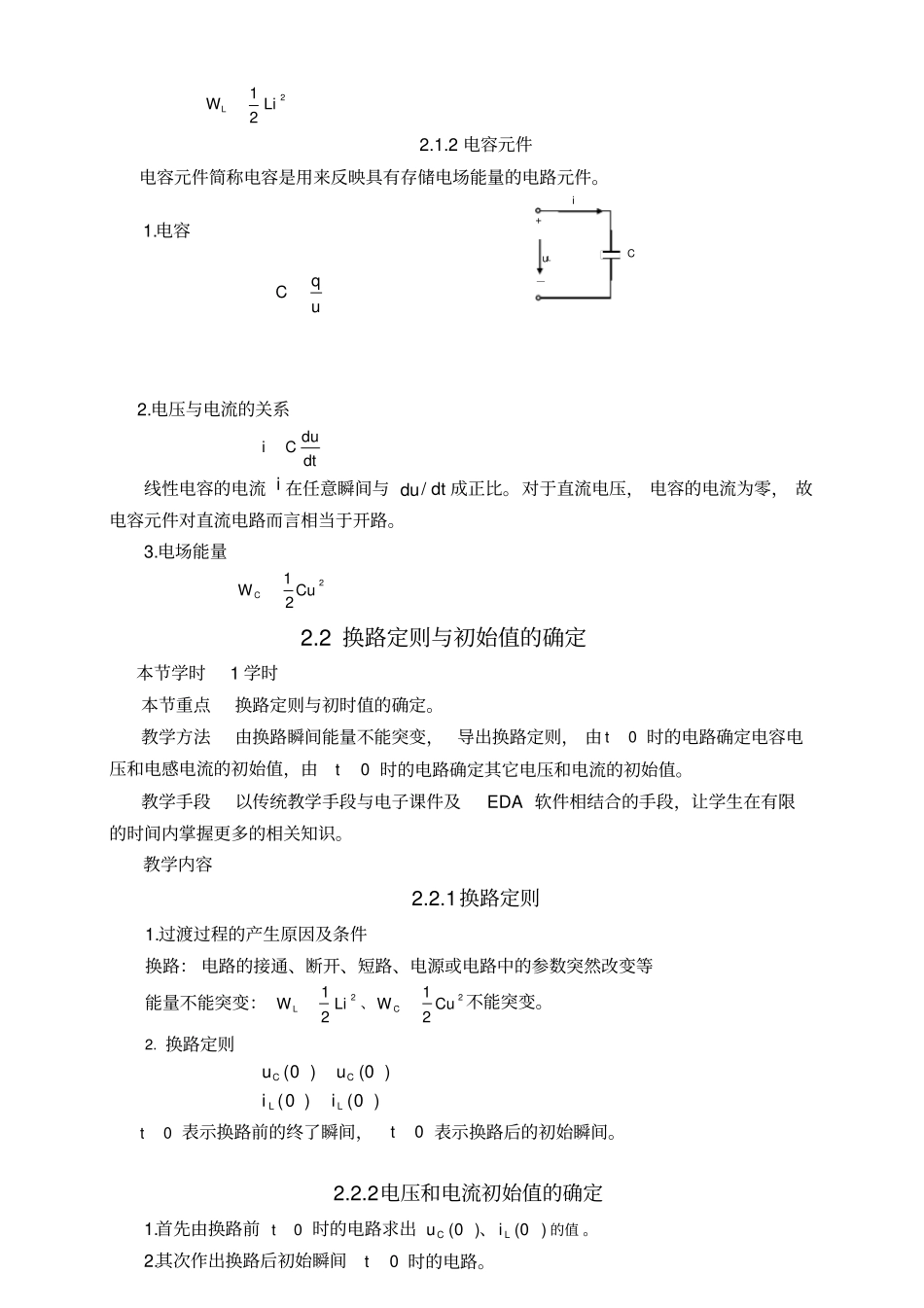

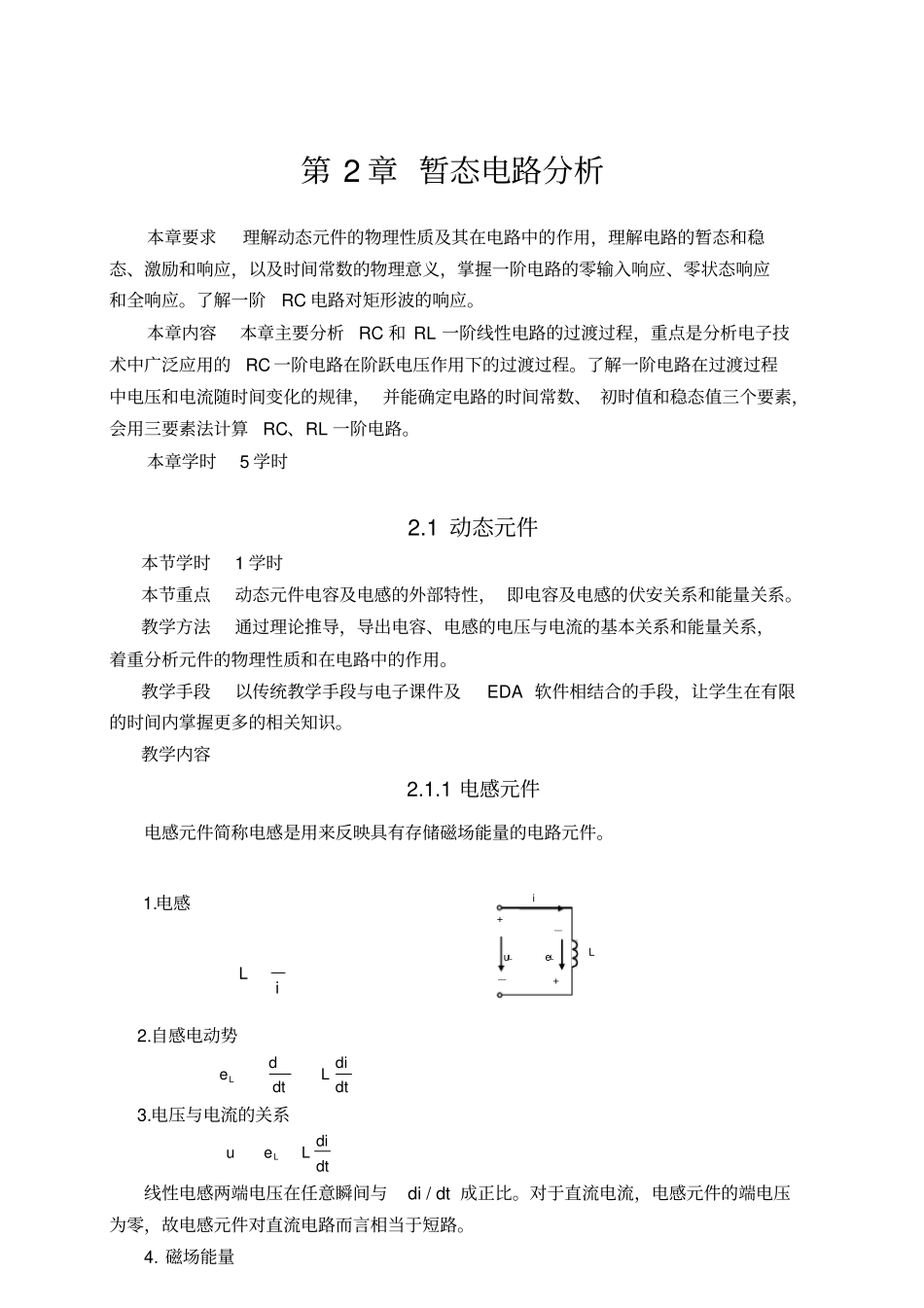

第 2 章 暂态电路分析本章要求理解动态元件的物理性质及其在电路中的作用，理解电路的暂态和稳态、激励和响应，以及时间常数的物理意义，掌握一阶电路的零输入响应、零状态响应和全响应。了解一阶RC 电路对矩形波的响应。本章内容本章主要分析RC 和 RL 一阶线性电路的过渡过程，重点是分析电子技术中广泛应用的RC 一阶电路在阶跃电压作用下的过渡过程。了解一阶电路在过渡过程中电压和电流随时间变化的规律， 并能确定电路的时间常数、 初时值和稳态值三个要素，会用三要素法计算RC、RL 一阶电路。本章学时5 学时2.1 动态元件本节学时1 学时本节重点动态元件电容及电感的外部特性， 即电容及电感的伏安关系和能量关系。教学方法通过理论推导，导出电容、电感的电压与电流的基本关系和能量关系，着重分析元件的物理性质和在电路中的作用。教学手段以传统教学手段与电子课件及EDA 软件相结合的手段，让学生在有限的时间内掌握更多的相关知识。教学内容2.1.1 电感元件电感元件简称电感是用来反映具有存储磁场能量的电路元件。1.电感iL2.自感电动势dtdiLdtdeL3.电压与电流的关系dtdiLeuL线性电感两端电压在任意瞬间与di / dt 成正比。对于直流电流，电感元件的端电压为零，故电感元件对直流电路而言相当于短路。4. 磁场能量eLL i + －uL－+ 221 LiWL 2.1.2 电容元件电容元件简称电容是用来反映具有存储电场能量的电路元件。1.电容uqC2.电压与电流的关系dtduCi线性电容的电流 i 在任意瞬间与 du/ dt 成正比。对于直流电压， 电容的电流为零， 故电容元件对直流电路而言相当于开路。3.电场能量221 CuW C2.2 换路定则与初始值的确定本节学时1 学时本节重点换路定则与初时值的确定。教学方法由换路瞬间能量不能突变， 导出换路定则， 由0t时的电路确定电容电压和电感电流的初始值，由0t时的电路确定其它电压和电流的初始值。教学手段以传统教学手段与电子课件及EDA 软件相结合的手段，让学生在有限的时间内掌握更多的相关知识。教学内容2.2.1换路定则1.过渡过程的产生原因及条件换路： 电路的接通、断开、短路、电源或电路中的参数突然改变等能量不能突变：221 LiW L、221 CuW C不能突变。2. 换路定则)0()0()0()0(LLCCiiuu0t表示换路前的终了瞬间，0t表示换路后的初始瞬间。2.2.2电压和电流初始值的确定1.首先由换路前0t时的电路求出)0()0(LCiu、的值 。2.其次作出换路后初始瞬间0t时的电路。C i uL－+...
