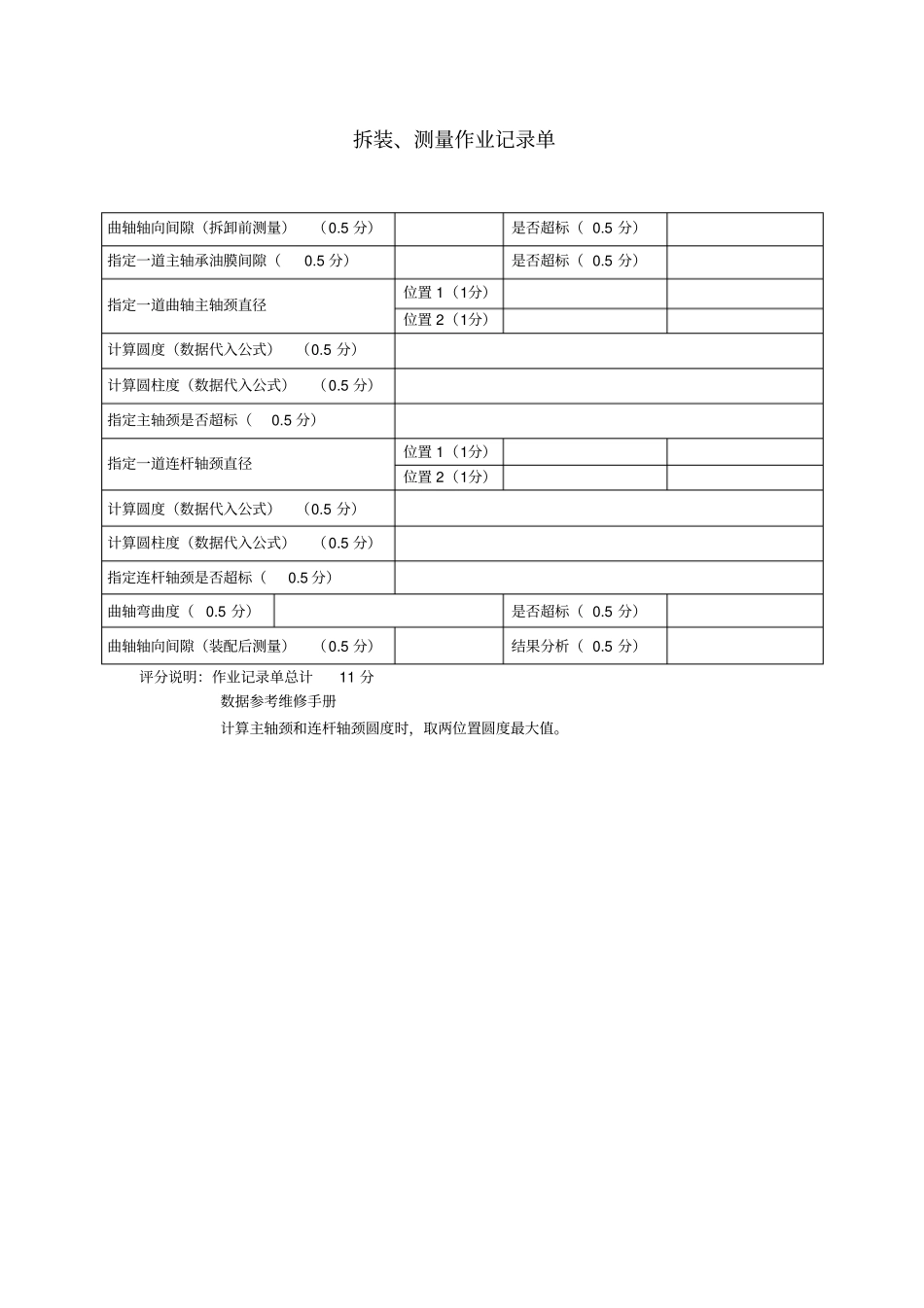

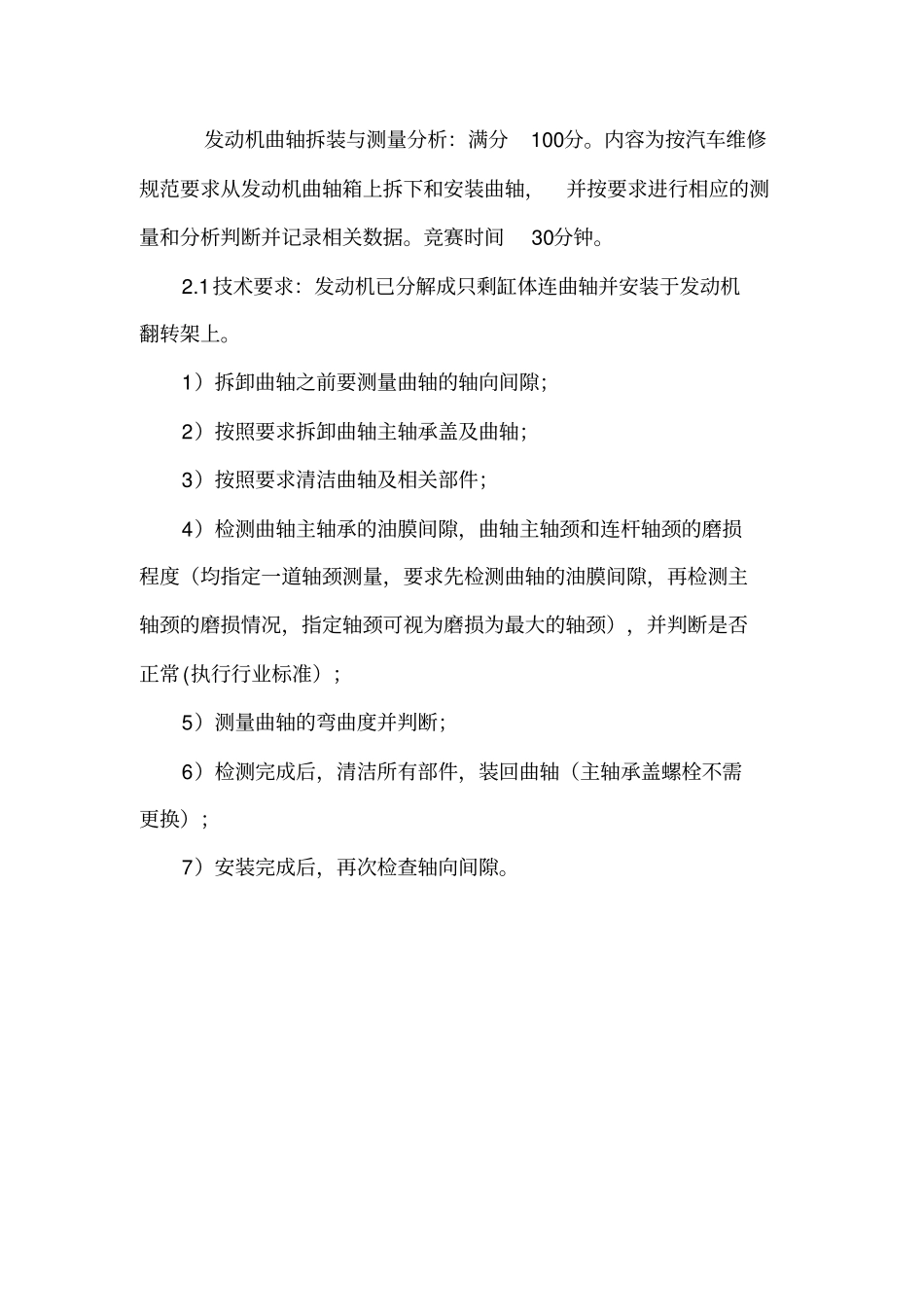

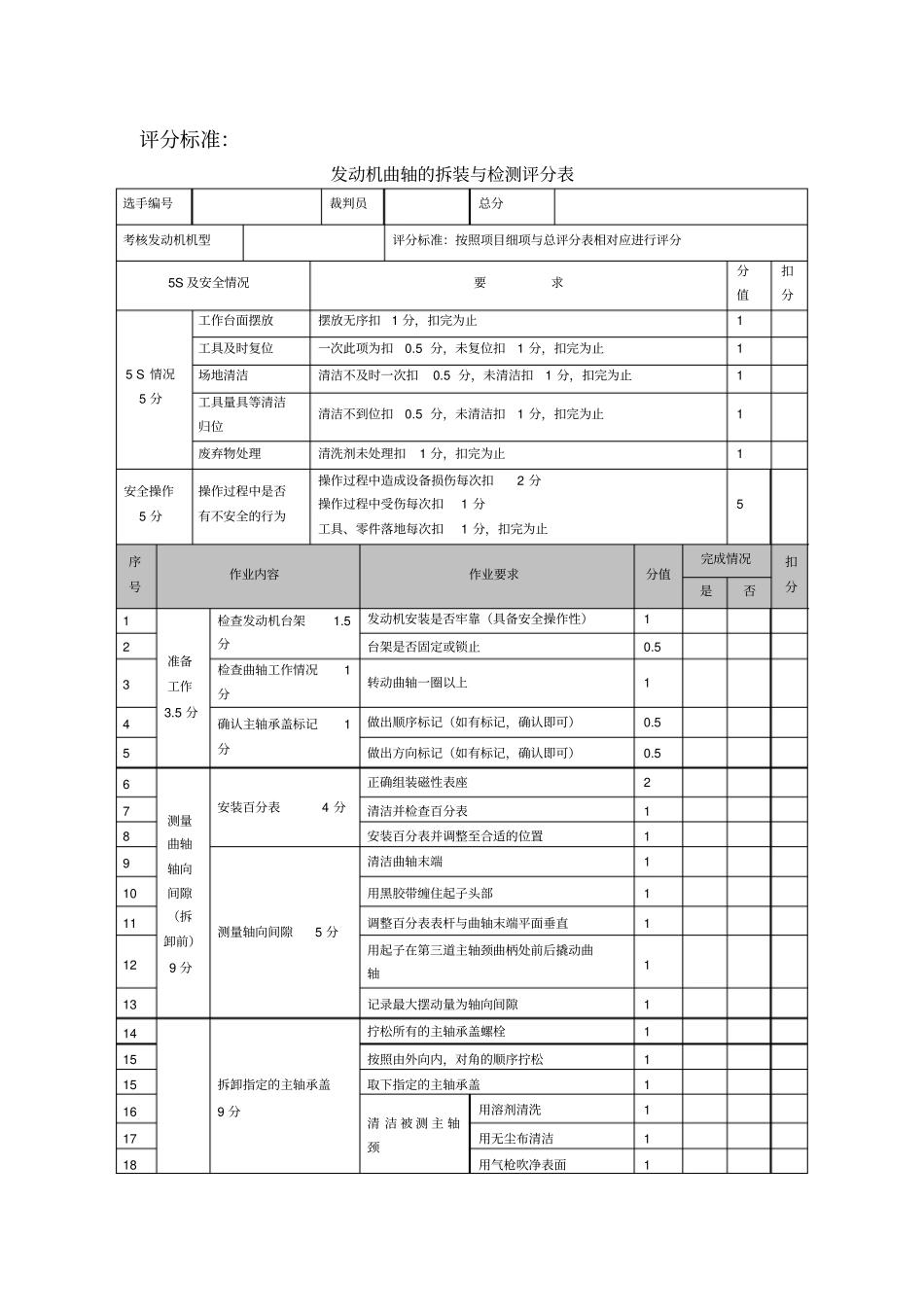

发动机曲轴拆装与测量分析：满分100分。内容为按汽车维修规范要求从发动机曲轴箱上拆下和安装曲轴，并按要求进行相应的测量和分析判断并记录相关数据。竞赛时间30分钟。2.1技术要求：发动机已分解成只剩缸体连曲轴并安装于发动机翻转架上。1）拆卸曲轴之前要测量曲轴的轴向间隙；2）按照要求拆卸曲轴主轴承盖及曲轴；3）按照要求清洁曲轴及相关部件；4）检测曲轴主轴承的油膜间隙，曲轴主轴颈和连杆轴颈的磨损程度（均指定一道轴颈测量，要求先检测曲轴的油膜间隙，再检测主轴颈的磨损情况，指定轴颈可视为磨损为最大的轴颈），并判断是否正常(执行行业标准）；5）测量曲轴的弯曲度并判断；6）检测完成后，清洁所有部件，装回曲轴（主轴承盖螺栓不需更换）；7）安装完成后，再次检查轴向间隙。拆装、测量作业记录单曲轴轴向间隙（拆卸前测量）（0.5 分）是否超标（ 0.5 分）指定一道主轴承油膜间隙（0.5 分）是否超标（ 0.5 分）指定一道曲轴主轴颈直径位置 1（1分）位置 2（1分）计算圆度（数据代入公式）（0.5 分）计算圆柱度（数据代入公式）（0.5 分）指定主轴颈是否超标（0.5 分）指定一道连杆轴颈直径位置 1（1分）位置 2（1分）计算圆度（数据代入公式）（0.5 分）计算圆柱度（数据代入公式）（0.5 分）指定连杆轴颈是否超标（0.5 分）曲轴弯曲度（ 0.5 分）是否超标（ 0.5 分）曲轴轴向间隙（装配后测量）（0.5 分）结果分析（ 0.5 分）评分说明：作业记录单总计11 分数据参考维修手册计算主轴颈和连杆轴颈圆度时，取两位置圆度最大值。评分标准：发动机曲轴的拆装与检测评分表选手编号裁判员总分考核发动机机型评分标准：按照项目细项与总评分表相对应进行评分5S 及安全情况要求分值扣分5 S 情况5 分工作台面摆放摆放无序扣1 分，扣完为止1 工具及时复位一次此项为扣0.5 分，未复位扣1 分，扣完为止1 场地清洁清洁不及时一次扣0.5 分，未清洁扣1 分，扣完为止1 工具量具等清洁归位清洁不到位扣0.5 分，未清洁扣1 分，扣完为止1 废弃物处理清洗剂未处理扣1 分，扣完为止1 安全操作5 分操作过程中是否有不安全的行为操作过程中造成设备损伤每次扣2 分操作过程中受伤每次扣1 分工具、零件落地每次扣1 分，扣完为止5 序号作业内容作业要求分值完成情况扣分是否1 准备工作3.5 分检查发动机台架1.5分发动机安装是否牢靠（具备安全操作性）1 2 台架是否固定或锁止0.5 3 检查曲轴工作情况1分...
